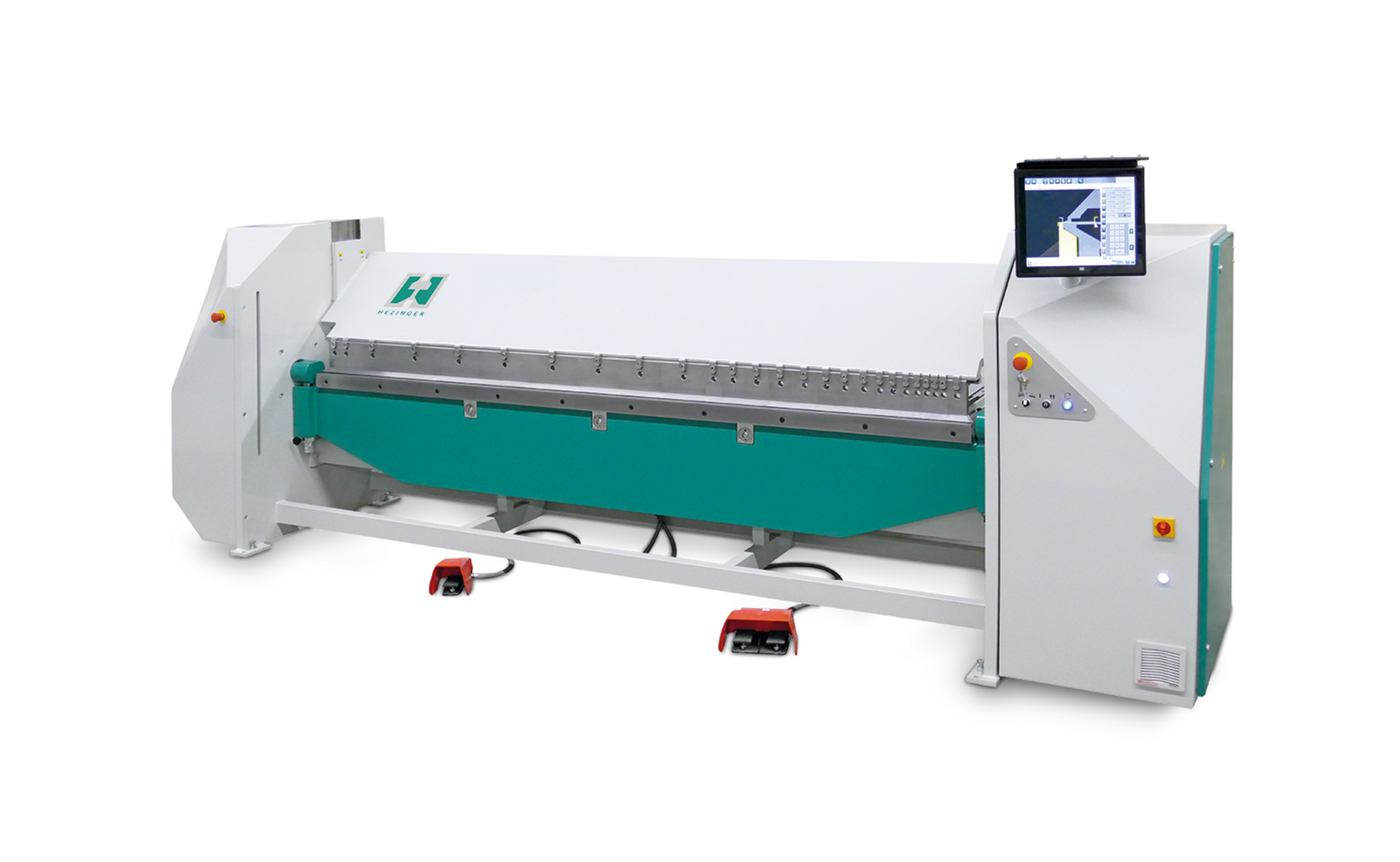

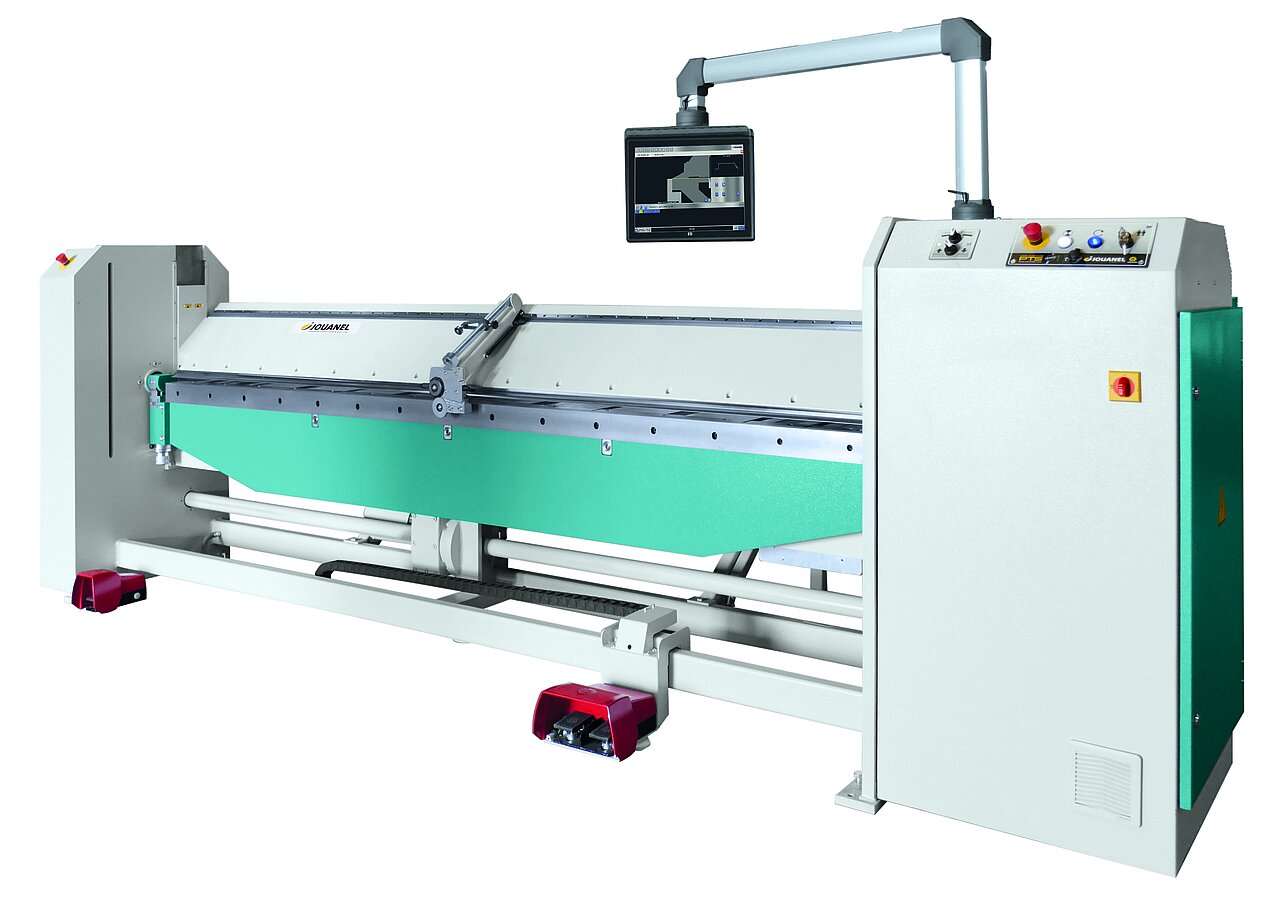

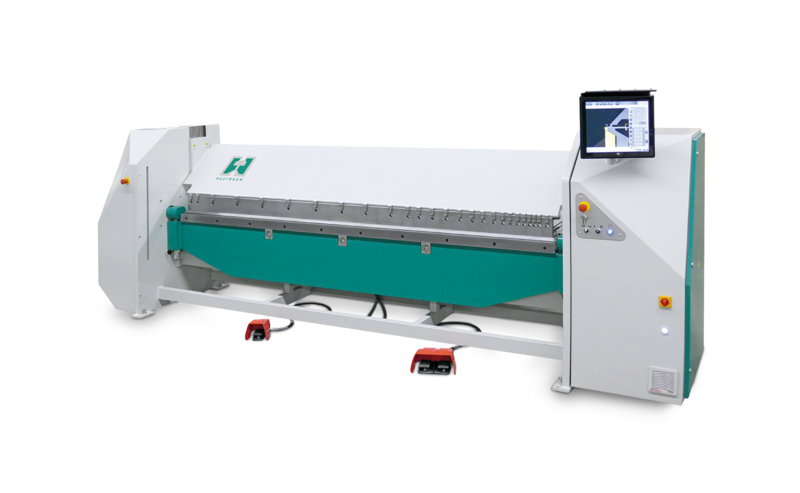

Motorische Schwenkbiege- Maschine
Hochwertige Maschinen für anspruchsvollen Maschinenbau mit umfangreichem Zubehör.
Flexibel einstellbare Biegeschienen, Oberwangenschiene und Biegeradius.
Steuerung wahlweise über SIEMPRO Standard oder grafische CNC GRAFIK für Z-Achse und Hinteranschlag.
Schwenkbiegemaschinen
Die Schwenkbiegemaschine Hezinger FoldLine bietet ein vielseitiges Sortiment an leistungsstarken Maschinen für die anspruchsvolle Blechbearbeitung. Mit motorischem Antrieb ausgestattet, ermöglichen sie präzises und effizientes Biegen von Blechen mit Dicken zwischen 1,0 und 4,0 mm. Je nach Modell stehen Biegelängen von bis zu 4.000 mm zur Verfügung – ideal für die Produktion von Bauteilen in unterschiedlichsten Größen und Materialien.
Für maximale Flexibilität verfügt die Schwenkbiegemaschine über ein breites Zubehörprogramm. Dazu gehören unter anderem geteilte Geißfuß-Werkzeuge, mit denen selbst komplexe Bauteile sauber und präzise gekantet werden können. Eine moderne grafische CNC-Steuerung sorgt für intuitive Bedienung, hohe Prozesssicherheit und reproduzierbare Ergebnisse.
Dank ihrer Qualität und Anpassungsfähigkeit ist die Schwenkbiegemaschine Hezinger FoldLine die optimale Lösung für Unternehmen, die Wert auf maßgeschneiderte Fertigungsprozesse, hohe Produktivität und exzellente Biegeergebnisse legen.
Bediener-Sicherheit
Alle Schwenkbiegemaschinen von Hezinger haben:
- CE-Zeichen
- CE-Konformitätserklärung
- deutsche Bedienungsanleitung

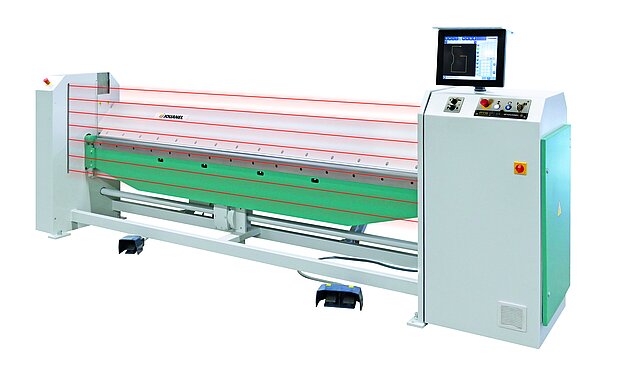

Der vordere Gefahrenbereich kann für eine schnelle Zustellung der Oberwannge durch ein Lichtgitter abgesichert werden.
Ein geschlossener 2-kanailger Sicherheitskreis mit Not-Aus-Schaltern an Steuerung und Maschine gewähren ein sicheres Arbeiten.
Präzises und effizientes Biegen
Die Schwenkbiegemaschine ist ein unverzichtbares Werkzeug in der Blechbearbeitung. Durch das Schwenken der Biegewange werden saubere, wiederholgenaue Biegungen erzielt – ideal für Unternehmen, die auf Qualität und Präzision setzen. Sie eignet sich für dünne wie dicke Bleche aus Stahl, Aluminium oder Edelstahl und ermöglicht hochpräzises Biegen ohne Materialbeschädigung. Besonders für kleinere Losgrößen und Sonderanfertigungen ist sie optimal.
Moderne Technik und ergonomisches Arbeiten
Viele Schwenkbiegemaschinen sind mit CNC-Steuerungen ausgestattet, die eine präzise Programmierung von Biegeabläufen erlauben. Komplexe Biegeprofile und wiederkehrende Aufgaben lassen sich so effizient und genau umsetzen. Durch die ergonomische Bauweise müssen die Bleche während des Biegeprozesses nicht bewegt werden, was die körperliche Belastung reduziert und das Risiko von Fehlbedienungen minimiert.
Vielseitigkeit, Effizienz und Vorteile
Schwenkbiegemaschinen gibt es in unterschiedlichen Ausführungen und Größen – für Serienproduktion oder Einzelteile. Sie überzeugen durch langlebige Bauweise, geringe Betriebskosten und einfache Wartung, wodurch die Investition langfristig rentabel ist.
Vorteile auf einen Blick
- Top Qualität für den anspruchsvollen Maschinenbau
- Viel Zubehör wie:
- 2 austauschbare Biegeschienen: BW 15 mm und BW 25 mm
- 1 austauschbare Oberwangenschiene 20°
- Bombiervorrichtung für die Biegewange
- Biegeradius-Einstellung über Drehnocke (manuelle BW-Absenkung)
- Automatischer Biegezyklus (Produktivität um ca. 25% höher)
- Standard-Steuerung SIEMPRO oder
- grafische CNC-Steuerung GRAFIK für Z-Achse und den
- gesteuerten Hinteranschlag
Basis-Ausstattung für Schwenkbiegemaschinen
bei allen Modellen im Grundpreis enthalten:

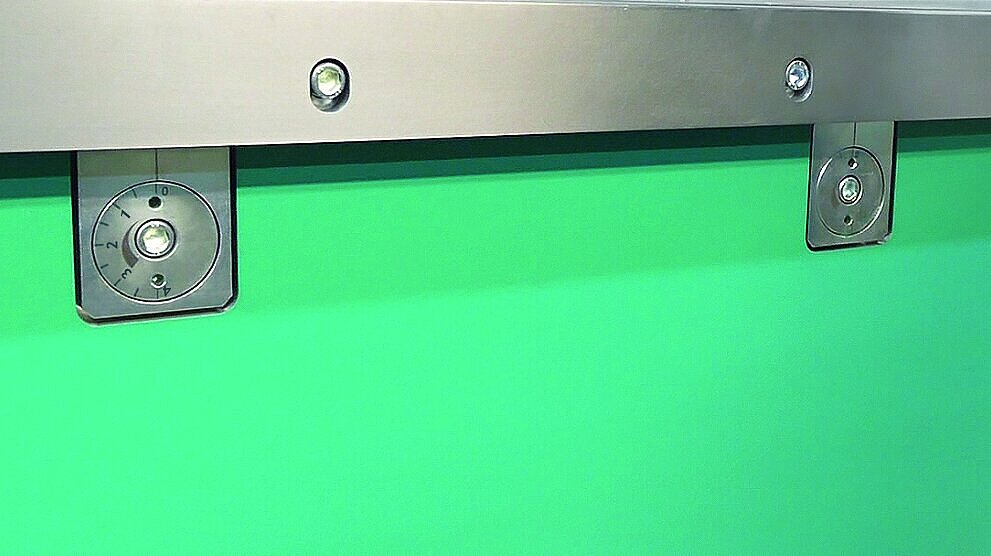

Manuelle Bombierung
- manuelle Bombierung für die Biegewange
- einfache Verstellung mit Ringschlüssel
- bei allen Modellen im Grundpreis enthalten

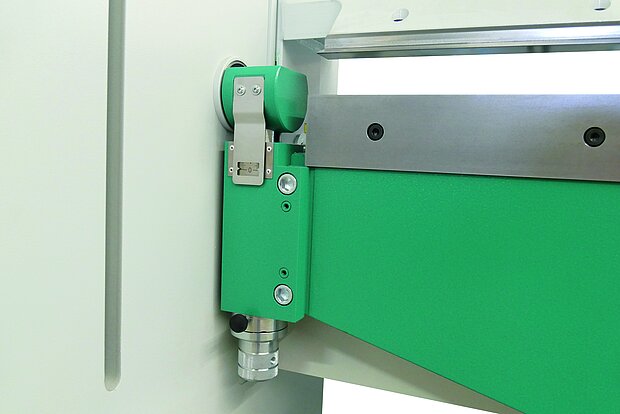

Absenkung der Biegewange
- manuelle Absenkung der Biegewange
- notwendig zum Ausgleich bei verschiedenen Blechdicken
- einfache, beidseitige Verstellung
- bei allen Baureihen im Grundpreis enthalten
Basis-Werkzeugpaket für Schwenkbiegemaschinen
- 2 austauschbare Biegeschienen: Breite 15 mm und Breite 25 mm
- 1 austauschbare Oberwangenschiene, Spitzer Winkel: 20°
- 1 durchgehende Unterwangenschiene
Steuerung Schwenkbiegemaschine

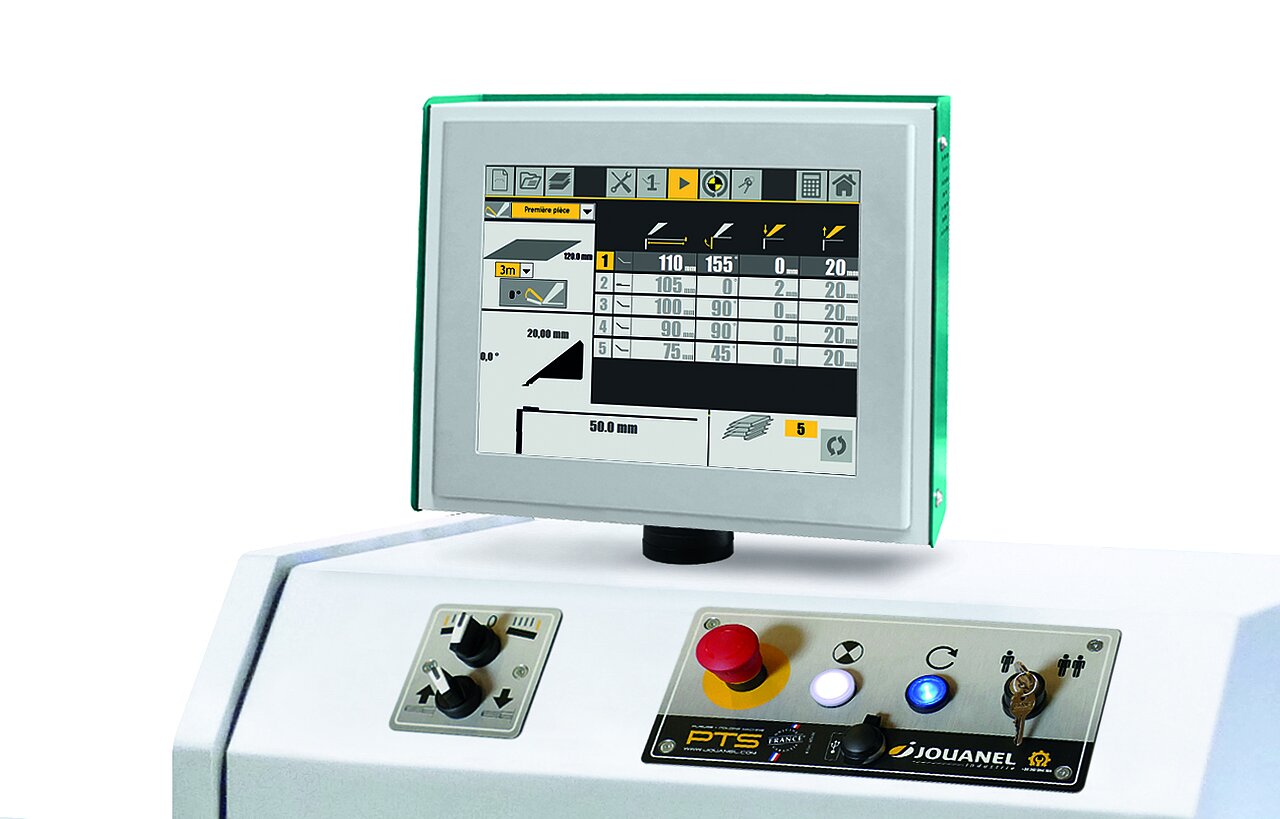

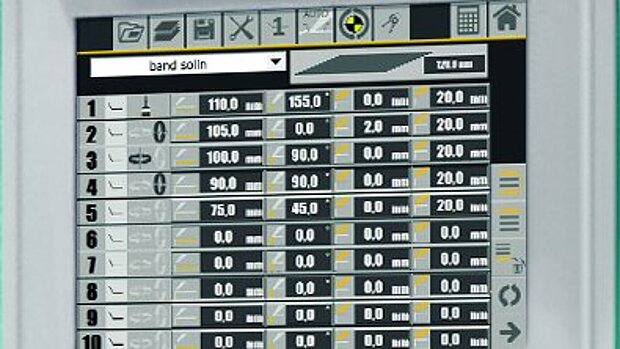

Steuerung SIEMPRO
Die Einfachsteuerung „SIEMPRO“ bietet eine vereinfachte numerische Steuerung, die optimal für eine flexible und intuitive Bedienung in der Blechbearbeitung ausgelegt ist. Diese Steuerung verbindet Benutzerfreundlichkeit mit technischen Funktionen, die den Biegeprozess optimieren und an verschiedene Anforderungen anpassen lassen.
- 15"-Farb-Touchscreen
Der 15 Zoll große Farb-Touchscreen ist verstellbar und bietet eine klare, benutzerfreundliche Anzeige, die eine einfache Navigation durch Menüs und Einstellungen ermöglicht. Dank der intuitiven Bedienoberfläche können alle Funktionen schnell erlernt und genutzt werden.
- Flexible Arbeitsmodi
Die Steuerung bietet sowohl einen manuellen als auch einen automatischen Arbeitsmodus. Nach einer schnellen Programmerstellung lässt sich die Maschine entweder manuell bedienen oder auf Automatik umschalten, was eine flexible Anpassung an unterschiedliche Arbeitsabläufe und Anforderungen ermöglicht.
- Präzise Blechpositionierung
Vor Beginn des Biegeprozesses kann die Ausgangsposition des Blechs genau festgelegt werden, um eine optimale Bearbeitung zu gewährleisten. Dies ermöglicht eine präzise Einstellung, insbesondere bei komplexen Bauteilen, die eine exakte Positionierung erfordern.
- Biegerichtungswahl
Die „SIEMPRO“-Steuerung erlaubt die Wahl der Biegerichtung: Der Bediener kann entscheiden, ob das Werkstück gedreht und/oder die Biegerichtung umgekehrt wird. Diese Funktion erweitert die Flexibilität beim Arbeiten mit verschiedenen Profilen und Anforderungen und verhindert mögliche Bearbeitungsfehler.
- Unbegrenzte Programmerstellung
Die Steuerung ermöglicht die Erstellung einer unbegrenzten Anzahl an Programmen. Dadurch lassen sich auch komplexe und wiederkehrende Biegeaufgaben speichern und jederzeit abrufen, was den Prozess standardisiert und die Rüstzeiten minimiert.
- Schnelles Duplizieren von Programmen
Bereits erstellte Programme können schnell und einfach dupliziert werden, was die Effizienz bei ähnlichen Arbeitsvorgängen erhöht und die Programmierzeit reduziert.
- Sichere Zugriffskontrolle
Die „SIEMPRO“-Steuerung bietet eine hohe Sicherheit durch personalisierte Zugriffscodes. Je nach Funktion (z.B. für Programmierung, Bedienung oder Wartung) kann der Zugang zu spezifischen Steuerungsbereichen kontrolliert werden. Alternativ ist eine Nutzung ohne Code möglich, je nach Arbeitsumfeld und Sicherheitsanforderungen. - Stückzahl-Zählfunktion
Ein Vorwärts- und Rückwärtszähler ermöglicht eine genaue Kontrolle über die gefertigte Stückzahl in der Produktion. Dies ist besonders nützlich für Serienproduktionen und erleichtert das Überwachen der Produktionsfortschritte. - Manuelle Winkelkorrektur
Im manuellen Modus kann der Biegewinkel entsprechend der Materialelastizität angepasst werden. Diese Funktion ist essenziell für präzise Ergebnisse, da die Elastizität je nach Materialart und -dicke variieren kann und entsprechend berücksichtigt werden muss.
- Wartungsmanagement
Die „SIEMPRO“-Steuerung verfügt über ein integriertes Wartungsmanagement. Sie gibt automatische Hinweise auf notwendige Wartungsmaßnahmen und dokumentiert die Historie der Wartungsarbeiten. Dadurch wird die langfristige Funktionsfähigkeit der Maschine sichergestellt und die Zuverlässigkeit erhöht.
- Fernwartung und Updates
Über ein Ethernet-Netzwerkkabel (RJ45) können Ferndiagnosen und Updates der Steuerung durchgeführt werden. Diese Funktion ermöglicht eine schnelle und effiziente Wartung sowie die Aktualisierung der Software, ohne dass ein Techniker vor Ort sein muss.
- Mehrsprachige CNC-Steuerung
Die „SIEMPRO“-Steuerung unterstützt mehrere Sprachen, was die Bedienung für internationale Teams und Anwender erleichtert. Dadurch können auch verschiedene Mitarbeiter im selben Betrieb die Maschine problemlos bedienen.

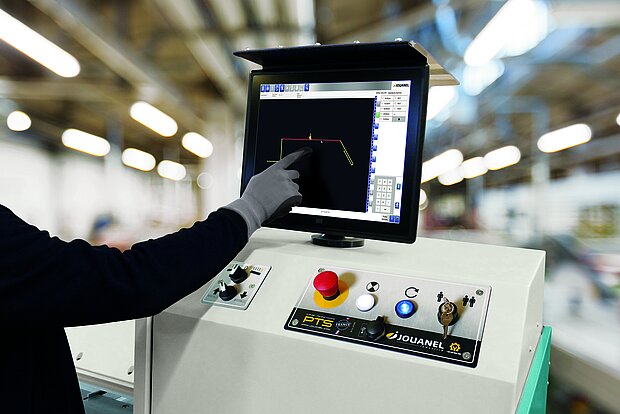

Steuerung GRAFIK
Die Grafiksteuerung der Schwenkbiegemaschine ist eine benutzerfreundliche, dynamische und leistungsstarke numerische Steuerung, die für eine präzise und effiziente Blechbearbeitung entwickelt wurde. Sie zeichnet sich durch ein intuitives Touchscreen-Interface und zahlreiche fortschrittliche Funktionen aus:
- 17”-Touchscreen mit Schutzabdeckung: Der große, verstellbare Touchscreen ermöglicht eine komfortable Bedienung und bietet dank der beweglichen Schutzabdeckung zusätzlichen Schutz und Flexibilität.
- Zugriffscode-Verwaltung: Mithilfe von personalisierten Zugriffscodes können Programmierer, Wartungspersonal und Bediener gezielt auf ihre jeweiligen Funktionen zugreifen, wodurch die Sicherheit und Kontrolle der Maschine erhöht wird.
- Automatische Steuerung der Oberwangen-Position: Die Position der Oberwange wird automatisch verwaltet, einschließlich des Öffnens und Schließens, was den Biegeprozess optimiert und für eine hohe Präzision sorgt.
- Variable Geschwindigkeit der Biegewange: Die Geschwindigkeit der Biegewange kann je nach Material und Anforderung flexibel angepasst werden, was eine präzise Kontrolle und eine höhere Produktivität ermöglicht.
- Geschwindigkeitssteuerung des Tiefenanschlags: Die Geschwindigkeit des Tiefenanschlags kann eingestellt werden, um eine optimale Bearbeitung und Anpassung an verschiedene Werkstücke zu gewährleisten.
- Automatische Machbarkeitsanalyse: Die Steuerung analysiert automatisch die Machbarkeit eines gewünschten Profils und schlägt mehrere mögliche Biegesequenzen vor, die die Effizienz des Produktionsprozesses steigern.
- Kollisionsvermeidung: Eine eingebaute Berechnungsfunktion hilft, mögliche Kollisionen mit der Oberwange zu vermeiden, indem sie den Bewegungsablauf anpasst.
- Bibliothek für Teileprofile: Die Steuerung enthält eine umfangreiche Bibliothek, die Profile und Teilemuster speichert, sodass häufig genutzte Formen schnell abgerufen und verwendet werden können.
- Automatische Programmierung im Grafikmodus: Mit dieser Funktion kann die Maschine automatisch Programme im Grafikmodus erstellen, wodurch die Programmierung einfacher und schneller wird.
- Programmierung über Wertetabelle oder Zeichnung: Anwender können wahlweise direkt über eine Wertetabelle oder durch das Erstellen einer Zeichnung programmieren, je nach Präferenz oder Anforderungen des Projekts.
- Erstellen, Duplizieren und Bearbeiten von Programmen: Programme können einfach erstellt, dupliziert oder modifiziert werden, was eine flexible und effiziente Arbeitsweise ermöglicht.
- Stepbiegen mit 3 Qualitätsstufen: Durch das Spannen der Oberwange je nach Mantellinien-Abstand können bis zu drei verschiedene Qualitätsstufen beim Stepbiegen erreicht werden, was eine hohe Präzision und Flexibilität ermöglicht.
- Automatische Verwaltung der Teileausrichtung: Die Steuerung übernimmt automatisch das Umdrehen und Umkehren der Werkstücke für eine reibungslose Bearbeitung.
- Teilezählfunktion: Eine Zähl- und Abzählfunktion stellt sicher, dass die gefertigte Stückzahl stets im Blick bleibt, was für eine effiziente Produktionsüberwachung sorgt.
- USB-Speicherfunktion: Die Programme können über einen USB-Anschluss gespeichert werden, was eine einfache Datensicherung und den Austausch von Programmen ermöglicht.
- Ferndiagnose und Updates über Ethernet (RJ45): Für eine schnelle Wartung und Softwareaktualisierungen kann die Maschine über ein Ethernet-Netzwerkkabel gewartet und aktualisiert werden.
- EDGE Webanwendung: Die Steuerung verfügt über die moderne EDGE Webanwendung, die zusätzliche Funktionalitäten für die Vernetzung und Fernüberwachung bietet.
- Mehrsprachige CNC-Steuerung: Die CNC-Steuerung ist mehrsprachig und unterstützt verschiedene Sprachen, was die Bedienung für internationale Anwender vereinfacht.
Diese Grafiksteuerung bietet eine benutzerfreundliche, flexible und leistungsstarke Lösung für die Steuerung der Schwenkbiegemaschine und ermöglicht eine präzise, sichere und effiziente Blechbearbeitung auf hohem technischen Niveau.
Zubehör Schwenkbiegemaschine

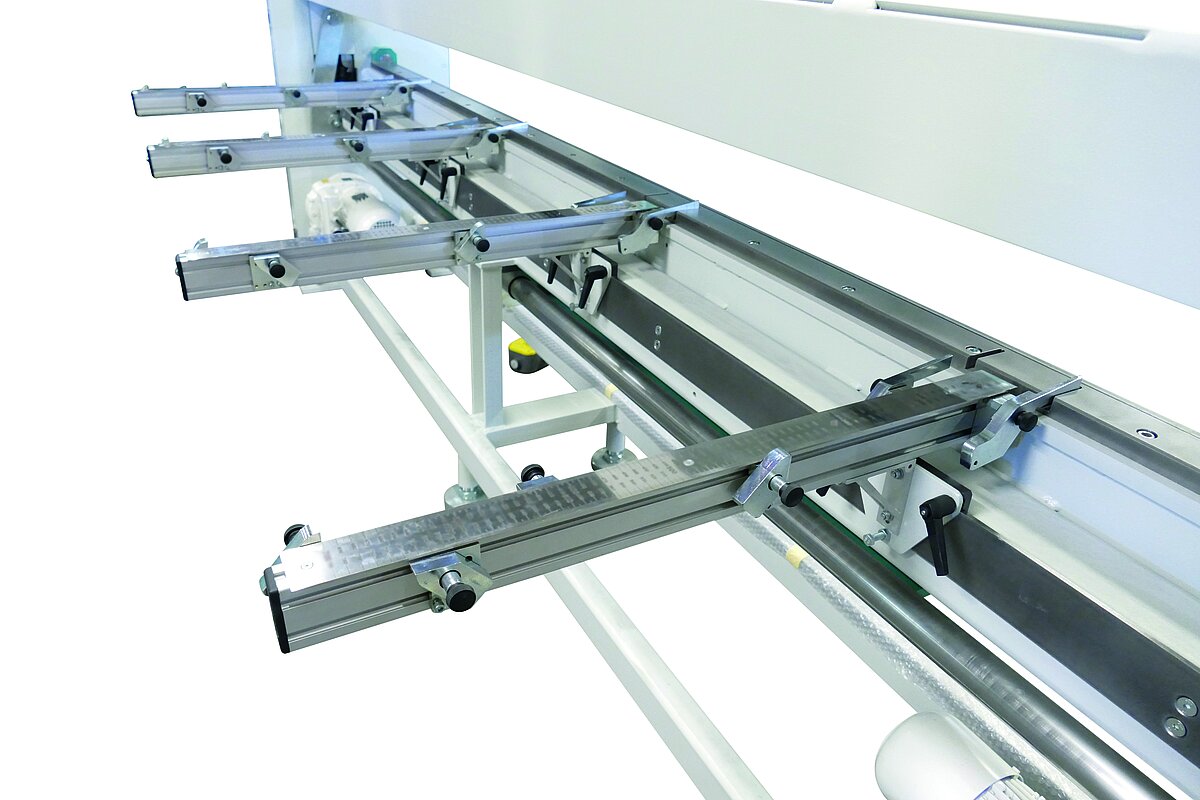

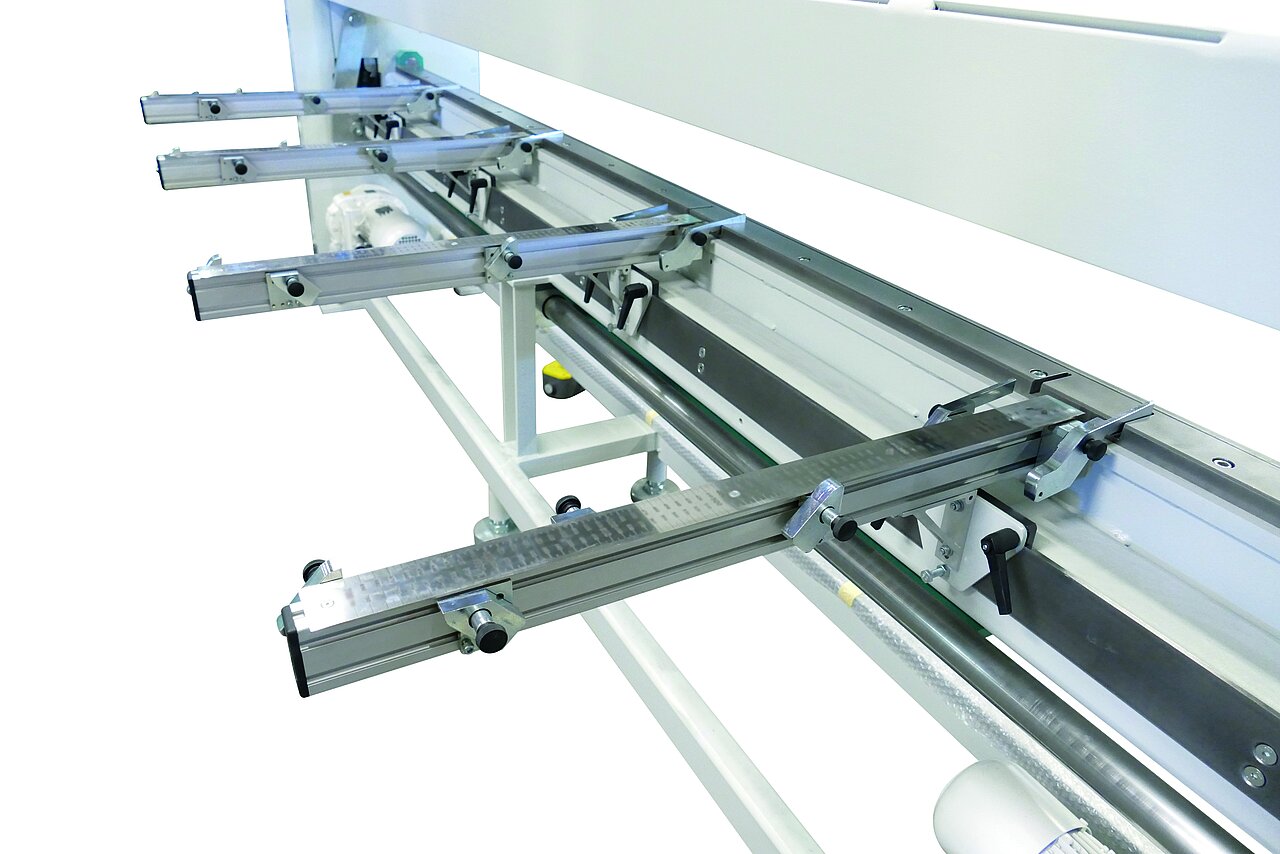

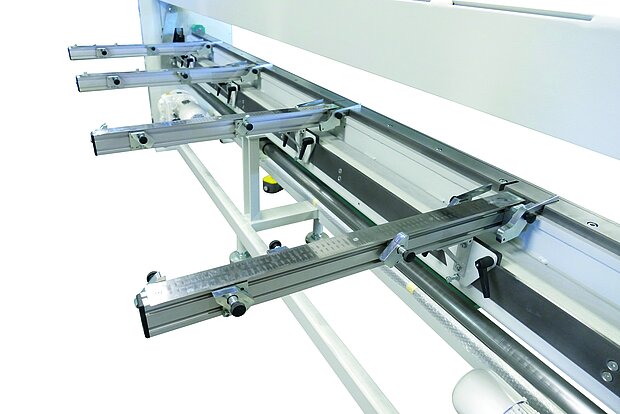

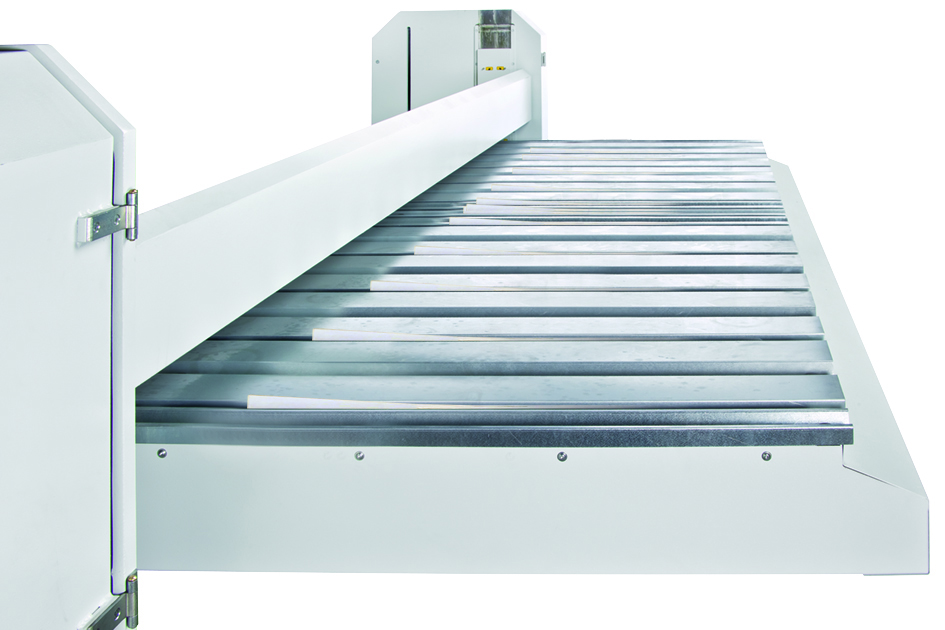

Manueller Hinteranschlag für PTL-Modelle
- manuelle Hinteranschlag
- einfache Verstellung über Handrad
- Verstellbereich bis 750 mm
- nur für PTL-Modelle

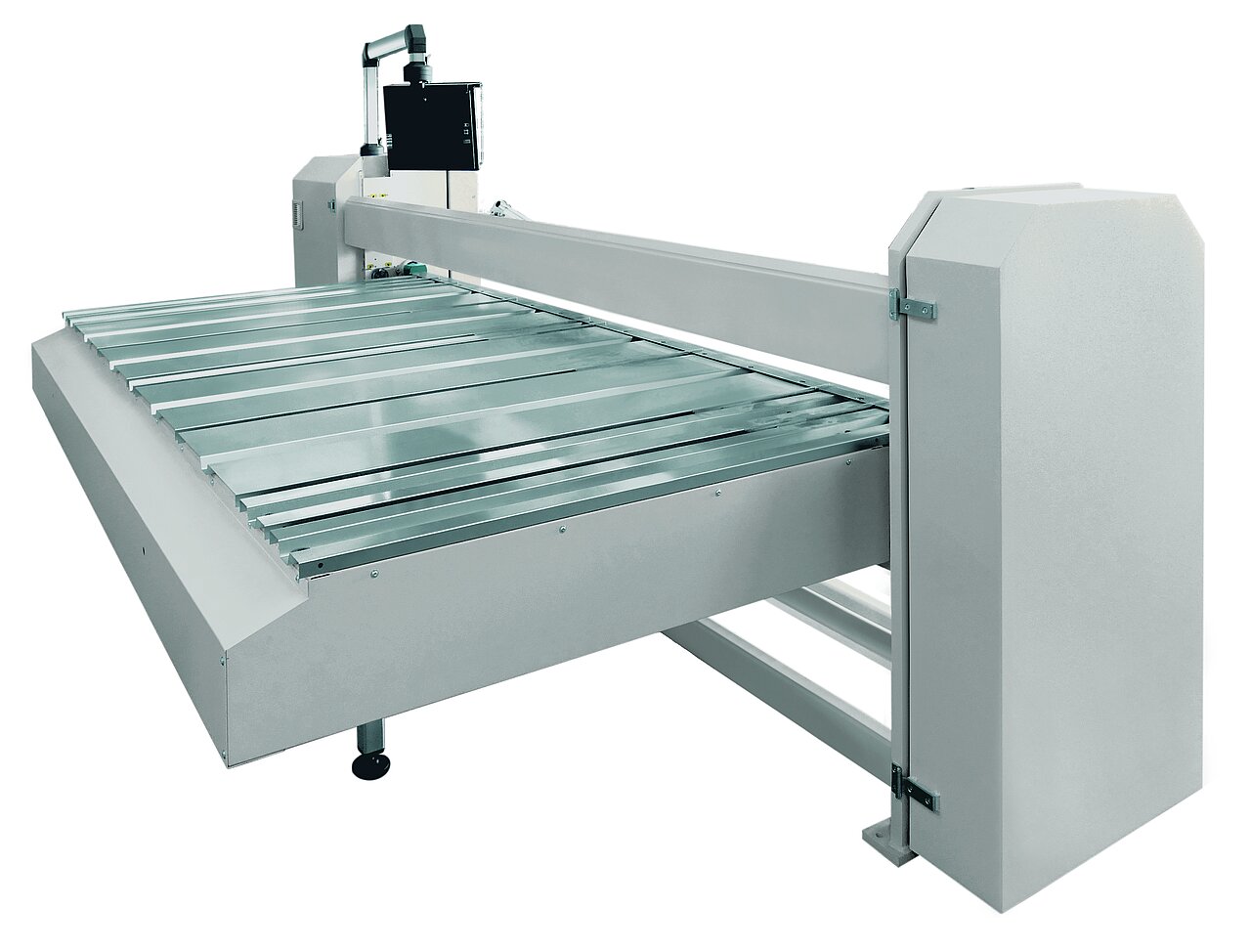

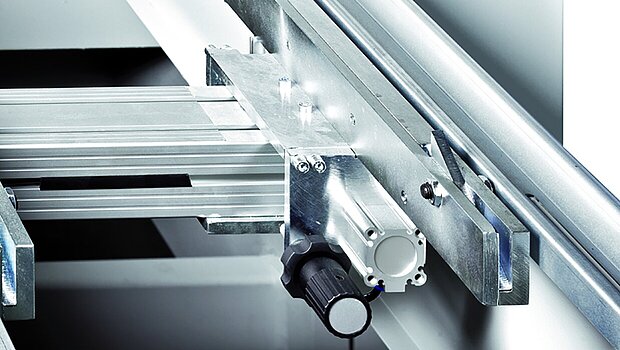

Gesteuerter Hinteranschlag für PTS-Modelle
- motorischer Hinteranschlag
- Ansteuerung über CNC-Steuerung
- Verfahrbereich Wahlweise:
10-750mm; 10-1.000mm; 10-1.500mm

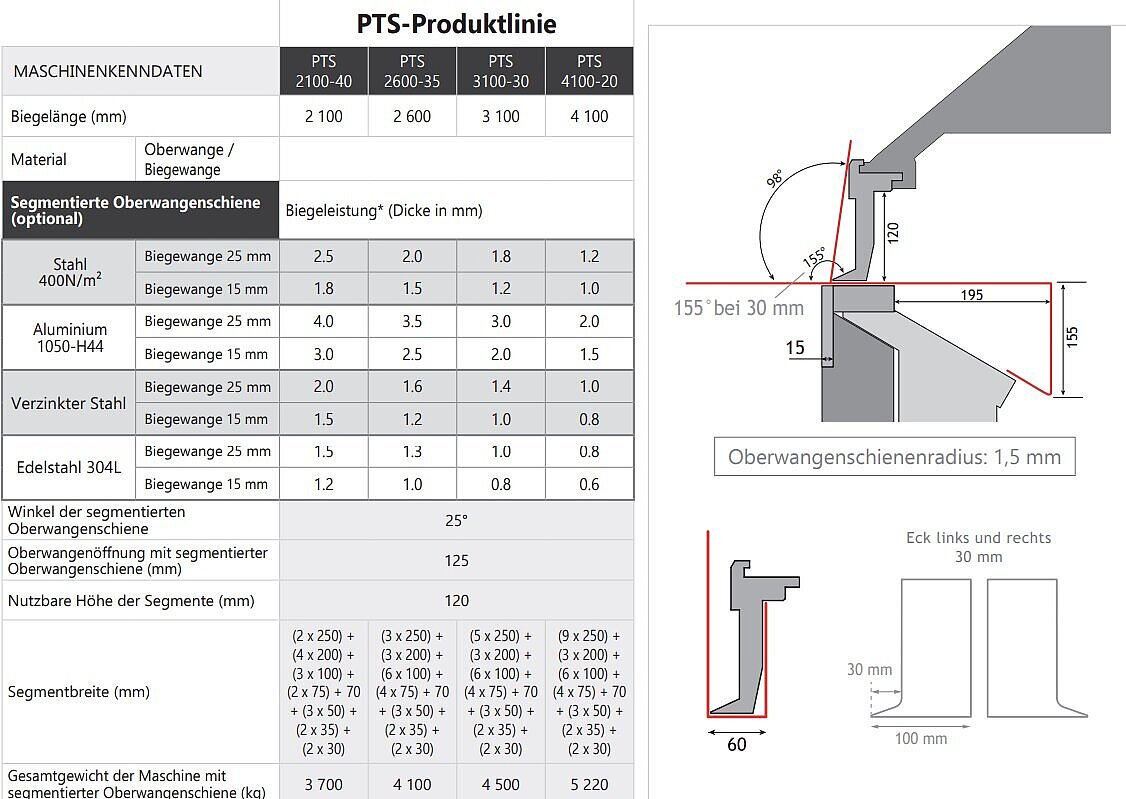

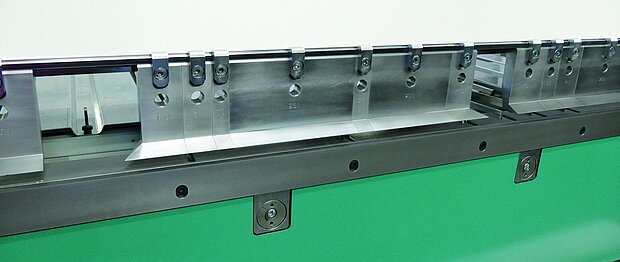

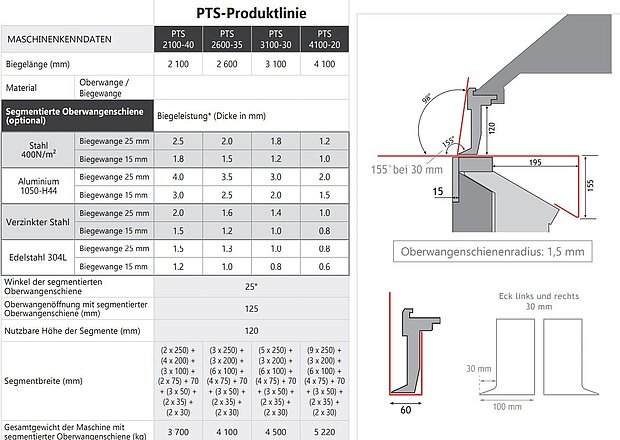

Segmentierte Oberwangenschiene der Schwenkbiegemaschine
Eine segmentierte Oberwangenschiene besteht aus einzeln entnehmbaren Segmenten und ermöglicht dadurch maximale Flexibilität beim Biegen. Ideal für Kastenprofile und Werkstücke mit Aussparungen.
Technische Daten zu Schwenkbiegemaschine
Die Leistung bezieht sich auf die Blechdicke bei kompletter Biegelänge| Modell | Biegelänge | Hub Oberwange | Leistung ST |
Anschlag | Gewicht | Basispreis | |
|---|---|---|---|---|---|---|---|
| PTL2100-18 | 2.100 mm | 1 mm | 1,8 mm | 1 mm | 1.400 kg | ab 27.900 € | |
| PTS2100-20 | 2.100 mm | 1 mm | 2,0 mm | 2 mm | 1.900 kg | ab 39.700 € | |
| PTS2100-40 | 2.100 mm | 3 mm | 4,0 mm | 2 mm | 3.300 kg | ab 61.900 € | |
| PTL2600-15 | 2.600 mm | 1 mm | 1,5 mm | 1 mm | 1.600 kg | ab 31.200 € | |
| PTS2600-18 | 2.600 mm | 1 mm | 1,8 mm | 1 mm | 2.200 kg | ab 31.200 € | |
| PTS2600-35 | 2.600 mm | 2 mm | 3,5 mm | 2 mm | 3.500 kg | ab 63.000 € | |
| PTL3100-12 | 3.100 mm | 1 mm | 1,2 mm | 1 mm | 1.800 kg | ab 33.300 € | |
| PTS3100-15 | 3.100 mm | 1 mm | 1,5 mm | 1 mm | 2.500 kg | ab 45.200 € | |
| PTS3100-30 | 3.100 mm | 2 mm | 3,0 mm | 2 mm | 3.800 kg | ab 69.100 € | |
| PTS4100-10 | 4.100 mm | 1 mm | 1,0 mm | 1 mm | 2.900 kg | ab 56.100 € | |
| PTS4100-20 | 4.100 mm | 1 mm | 2,0 mm | 1 mm | 4.600 kg | ab 81.400 € |
PTL2100-18
Biege-Länge
2.100 mm
Leistung (mm)
1.8|
1.2|
2.5
Winkel
°
Hub Oberwange
1 mm
Anschlag
1 mm
Gewicht
1.400 kg
Basispreis
27.900,00 €
PTS2100-20
Biege-Länge
2.100 mm
Leistung (mm)
2.0|
1.3|
3.0
Winkel
°
Hub Oberwange
1 mm
Anschlag
2 mm
Gewicht
1.900 kg
Basispreis
39.700,00 €
PTS2100-40
Biege-Länge
2.100 mm
Leistung (mm)
4.0|
2.7|
5.0
Winkel
°
Hub Oberwange
3 mm
Anschlag
2 mm
Gewicht
3.300 kg
Basispreis
61.900,00 €
PTL2600-15
Biege-Länge
2.600 mm
Leistung (mm)
1.5|
1.0|
2.0
Winkel
°
Hub Oberwange
1 mm
Anschlag
1 mm
Gewicht
1.600 kg
Basispreis
31.200,00 €
PTS2600-18
Biege-Länge
2.600 mm
Leistung (mm)
1.8|
1.2|
2.5
Winkel
°
Hub Oberwange
1 mm
Anschlag
1 mm
Gewicht
2.200 kg
Basispreis
31.200,00 €
PTS2600-35
Biege-Länge
2.600 mm
Leistung (mm)
3.5|
2.3|
4.5
Winkel
°
Hub Oberwange
2 mm
Anschlag
2 mm
Gewicht
3.500 kg
Basispreis
63.000,00 €
PTL3100-12
Biege-Länge
3.100 mm
Leistung (mm)
1.2|
0.8|
1.7
Winkel
°
Hub Oberwange
1 mm
Anschlag
1 mm
Gewicht
1.800 kg
Basispreis
33.300,00 €
PTS3100-15
Biege-Länge
3.100 mm
Leistung (mm)
1.5|
1.0|
2.0
Winkel
°
Hub Oberwange
1 mm
Anschlag
1 mm
Gewicht
2.500 kg
Basispreis
45.200,00 €
PTS3100-30
Biege-Länge
3.100 mm
Leistung (mm)
3.0|
2.0|
4.0
Winkel
°
Hub Oberwange
2 mm
Anschlag
2 mm
Gewicht
3.800 kg
Basispreis
69.100,00 €
PTS4100-10
Biege-Länge
4.100 mm
Leistung (mm)
1.0|
0.7|
1.5
Winkel
°
Hub Oberwange
1 mm
Anschlag
1 mm
Gewicht
2.900 kg
Basispreis
56.100,00 €
PTS4100-20
Biege-Länge
4.100 mm
Leistung (mm)
2.0|
1.3|
2.5
Winkel
°
Hub Oberwange
1 mm
Anschlag
1 mm
Gewicht
4.600 kg
Basispreis
81.400,00 €
