HEZINGER
3-Walzen variable Rundbiege
Robuste, langlebige Stahlkonstruktion mit gehärteten Walzen.
Konisches Walzen über Schrägstellung und anpassbare Bombierung zur Fassvermeidung.
Variable Achsenverfahrung, fahrbares Bedienpult mit 3 Digitalanzeigen.
Hydraulisches Klapplager für einfache Rohrentnahme.
Wartungsarmes Konzept mit Dauerschmierung; hohe Betriebssicherheit und Wirtschaftlichkeit.

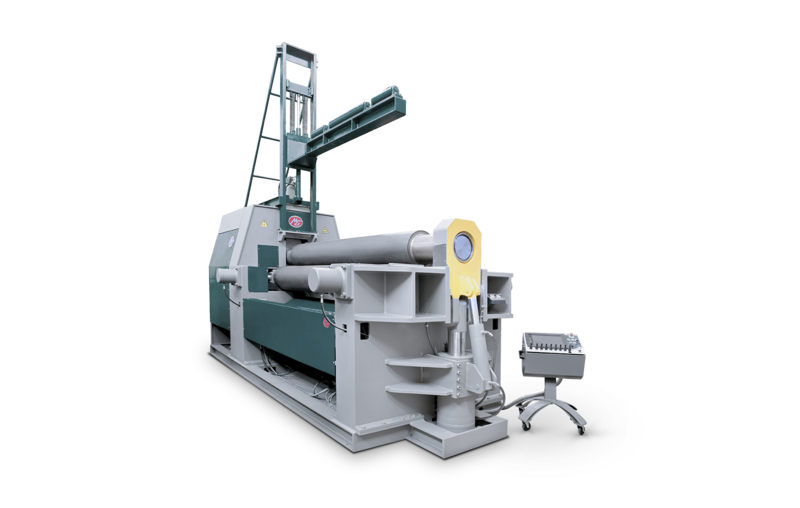

Blechwalze

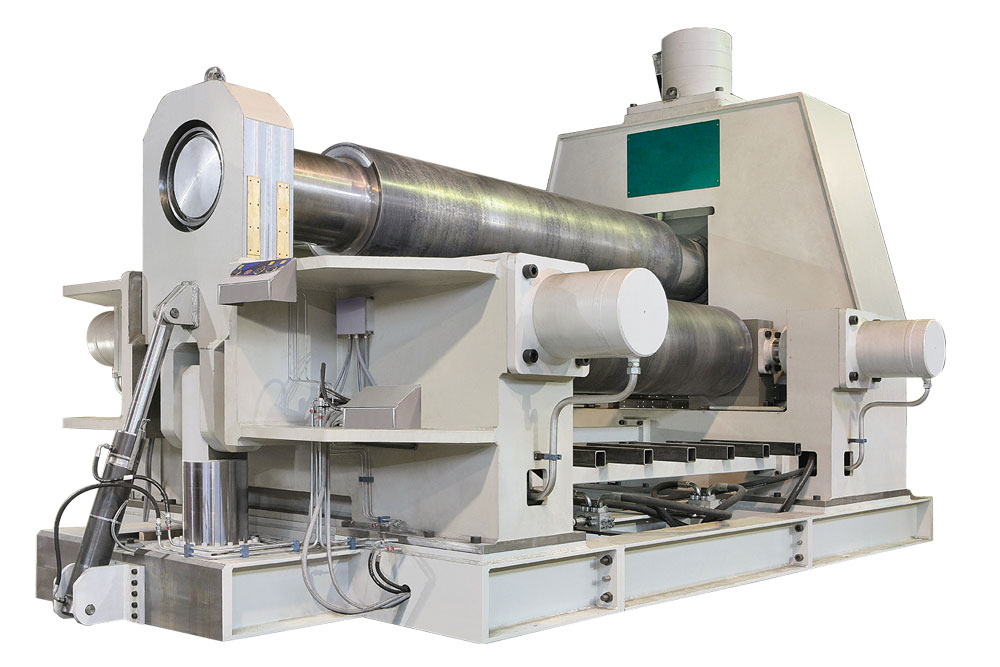

Mit der Blechwalze bauen Sie auf ein Kraftpaket im Bereich der Rundbiegemaschinen. Die Blechwalze biegt problemlos Blechstärken bis zu 300 mm. Dank einer variablen Achsenverstellung erreichen Sie eine gute Anbiegung und können die Blechwalze gleichzeitig für das Runden besonders dicker Bleche einsetzen.
Mit der Blechwalze formen Sie Rohrmäntel, Schalen, Konen und Konen-Segmente. Die kompakte Anlage ist wartungsarm und besonders Leistungsstark. Die Arbeitsbreite der Walze reicht von 1.200 bis 4.100 mm. Für das Materialhandling stehen Ihnen bei der Blechwalze sinnvolle Optionen zur Verfügung, die je nach verfügbarem Raum und zu biegenden Formen definiert werden. Die Blechwalze ist einfach zu bedienen und bietet Ihnen eine wirtschaftliche und starke Unterstützung für Ihren Betrieb.
Mit komfortablem Bedienkonzept sauber Verformen

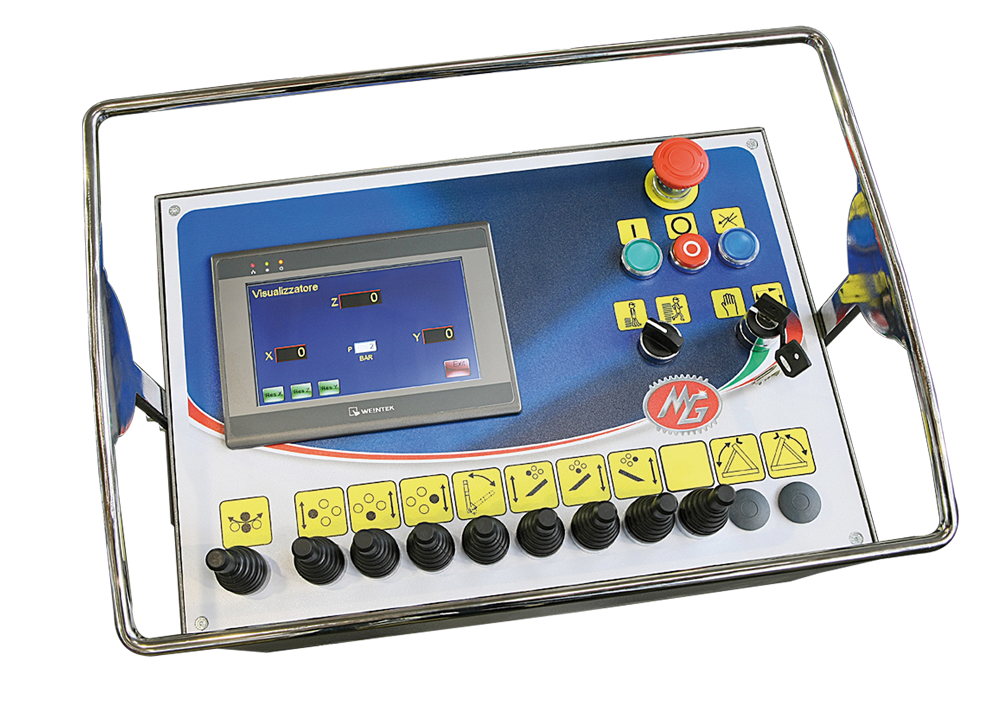

Über ein fahrbares Bedienpult mit digitaler Anzeige lässt sich die Blechwalze einfach steuern. Die Bombierung der Walzen lässt sich dem Biegeauftrag anpassen. Damit schließen Sie Verformungen wie Fass-Bildung beim Biegen aus und sichern eine saubere Verformung. Die Seitenwalzen der Blechwalze sind seitlich stufenlos verfahrbar. Sämtliche Walzenpositionen werden Ihnen auf dem fahrbaren Bedienpult angezeigt. So haben Sie über ein anwenderbezogenes Bedienkonzept das Kraftpaket Blechwalze jederzeit im Griff. Kombiniert mit dem hydraulischen Klapplager zur Entnahme geschlossener Rohre verfügen Sie mit dieser 3-Walzen-Maschine über eine komfortable Blechwalze.
Genaue Biegungen bei einfachem Handling

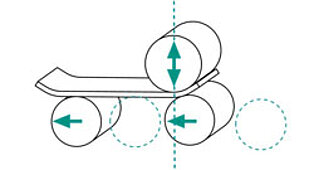

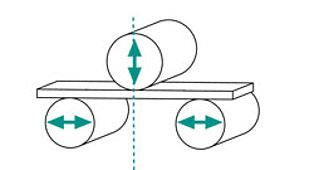

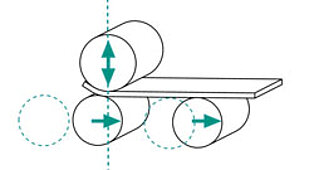

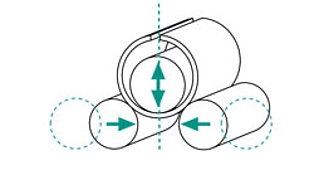

Die Oberwalze der Blechwalze verfährt senkrecht, die Seitenwalzen werden horizontal verfahren. Dabei werden alle 3 Walzen über Planetengetriebe und Hydromotoren direkt angetrieben. Mit dieser Konzeption bringen Sie Ihre Bleche problemlos ein und sorgen für die jederzeit korrekte Positionierung der Walzen für Ihren Biegeauftrag. Der Einzelantrieb aller drei Walzen passt die Rotationsgeschwindigkeit von Innen- und Außendurchmesser automatisch an. Über Schrägstellung aller Walzen können Sie mit dieser Blechwalze auch komplexe Konen-Biegungen durchführen.
Wartungsarmes, stabiles Maschinenkonzept

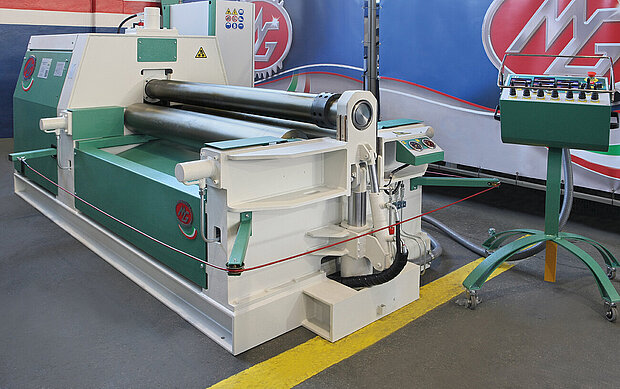

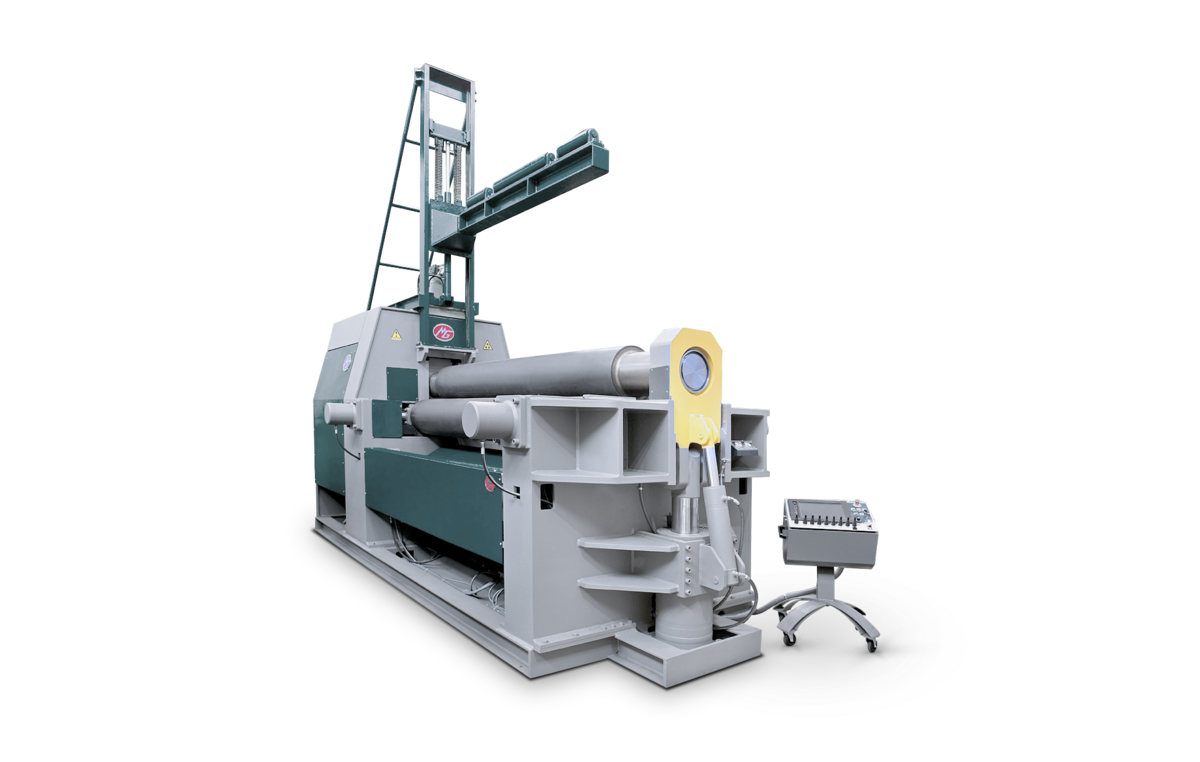

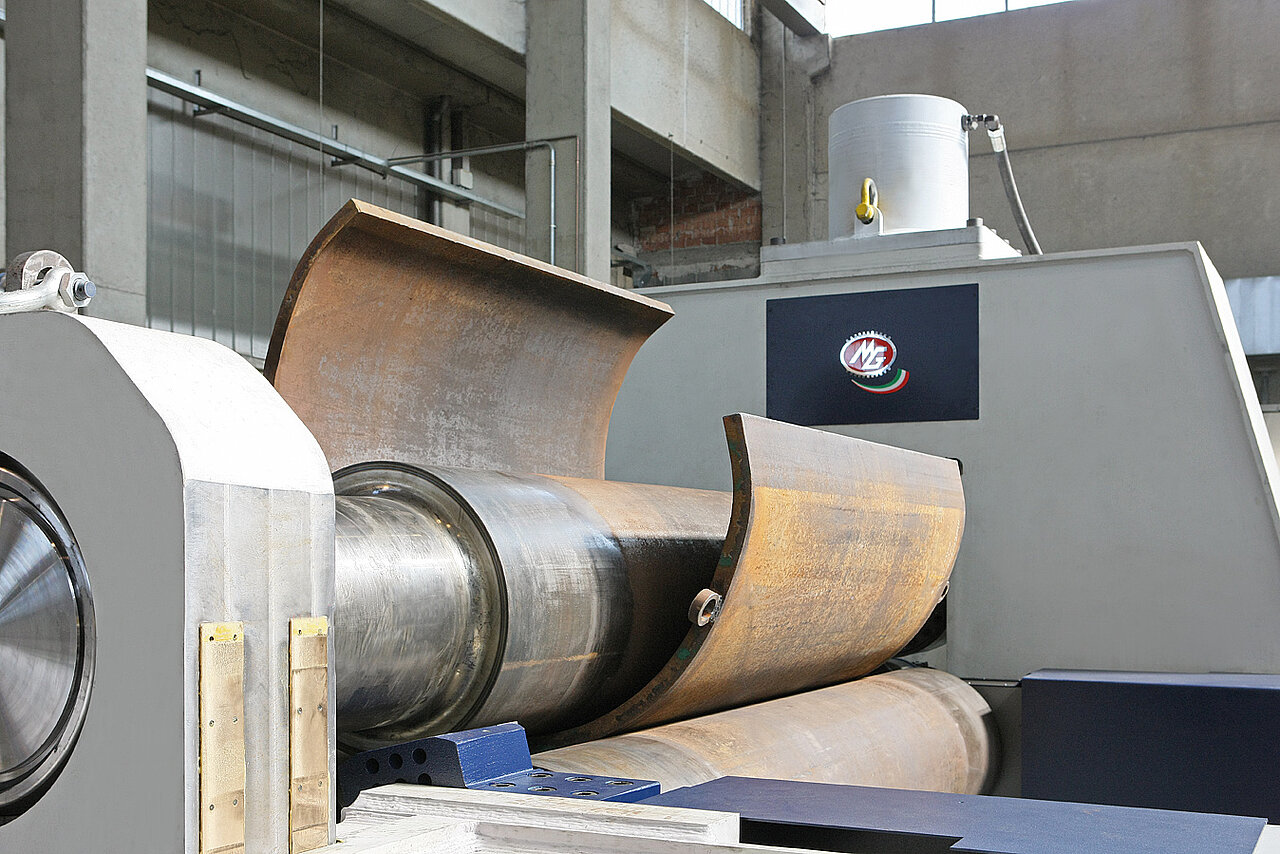

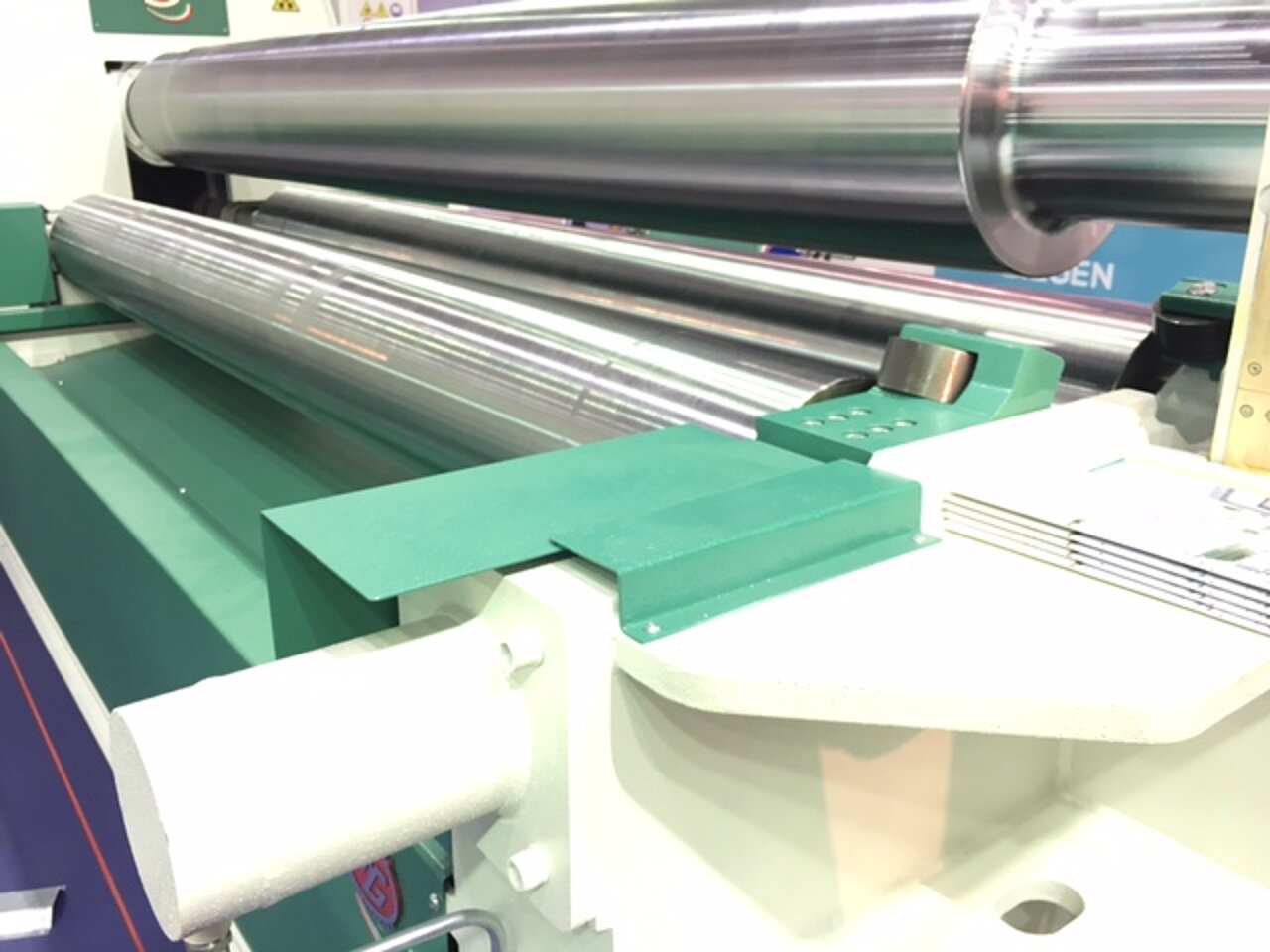

Die 3-Walzen Blechwalze Hezinger BendLine MGVari basiert auf einem wartungsarmen Maschinenkonzept mit Dauerschmierung aller Lager. Zudem profitieren Sie von hoher Leistungsfähigkeit und langer Lebensdauer, da die Walzenoberflächen zusätzlich gehärtet sind. Die Achsen der kompakten 3-Walzen Blechwalze lassen sich variabel verstellen. Der Einsatz von Planetengetrieben für jede einzelne Walze ist ausgelegt für höchste Beanspruchung. Das robuste, stabile und wartungsarme Maschinenkonzept der 3-Walzen Blechwalze von Hezinger kommt Ihnen im Betrieb wie auch der Lebensdauer der Anlage entgegen.
Ihre Vorteile mit der 3-Walzen Blechwalze Hezinger BendLine MGV
- Stabile Stahl-Schweiß-Konstruktion und langlebiges Maschinen-Konzept
- Konisches Walzen über Schrägstellung der Walzen
- Variable senkrechte und horizontale Achsenverfahrung
- Anpassbare Bombierung der Walzen zur Vermeidung von Fassbildung bei der Verformung
- Fahrbares Bedienpult mit 3 Digitalanzeigen
- Hydraulisches Klapplager für einfache Rohr-Entnahme
- Wartungsarmes Maschinenkonzept mit Dauerschmierung aller Lager
- Gehärtete Walzenoberfläche
- Hohe Betriebssicherheit, Leistung und Wirtschaftlichkeit
Steuerung für Rundbiegemaschinen
DNC-Steuerung EasyCommand oder CNC-Steuerung TouchCommand

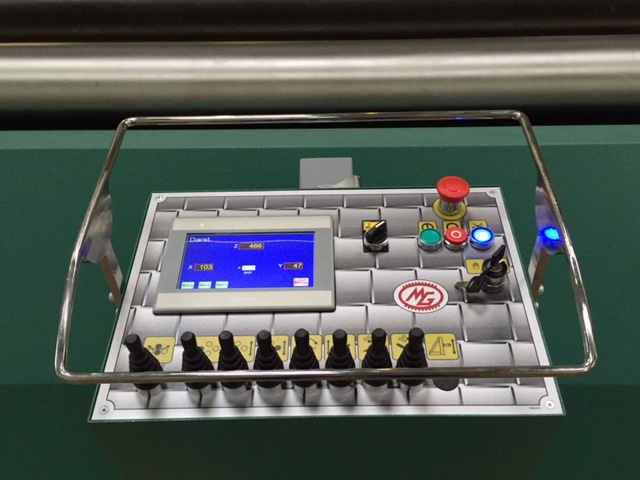

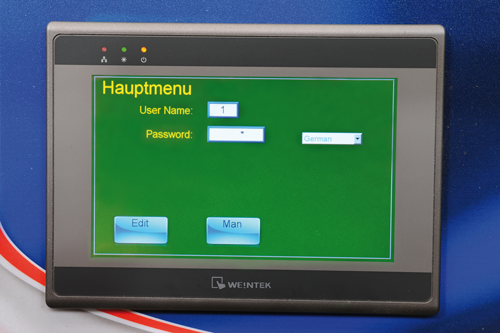

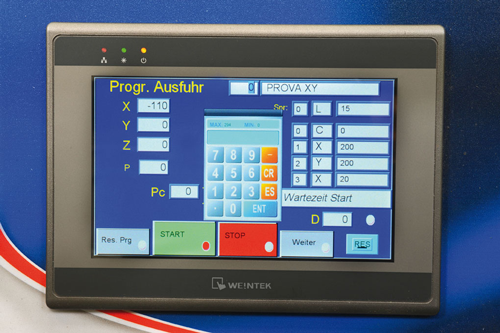

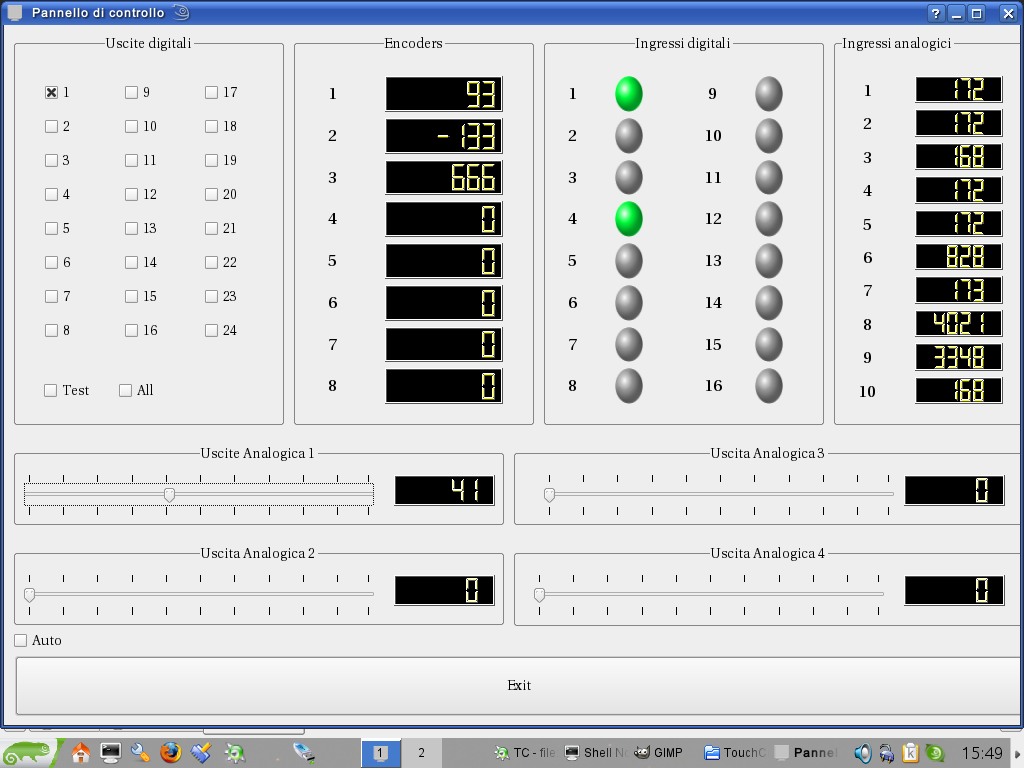

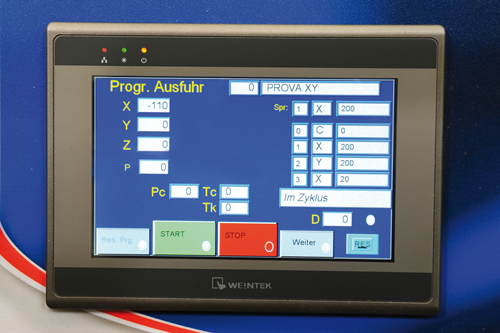

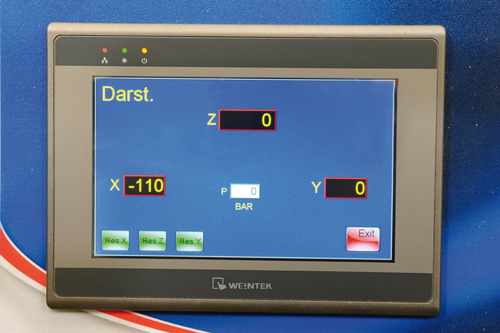

DNC-Steuerung mit TouchScreen Bedienfeld
- 3 CNC-Achsen: X-Seitenwalze links, Y-Seitenwalze rechts, Z-Rotation der Oberwalze
- 9 An-Aus-Achsen: Klapplager und weiteres optionales Zubehör wie seitliche und mittige Blechunterstützung

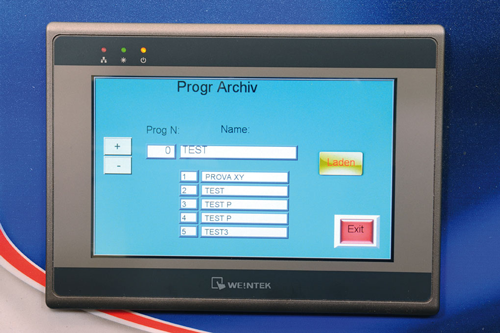

- Speicherkapazität für über 1.000 Biegeprogramme
Bedienung
- Werteingabe für jede Achse
- Teach-in: Manuelle Zustellung über Joysticks und Abspeicherung der Werte in die Steuerung
- Manuelle Bedienung der CNC-gesteuerten Maschine über Joysticks

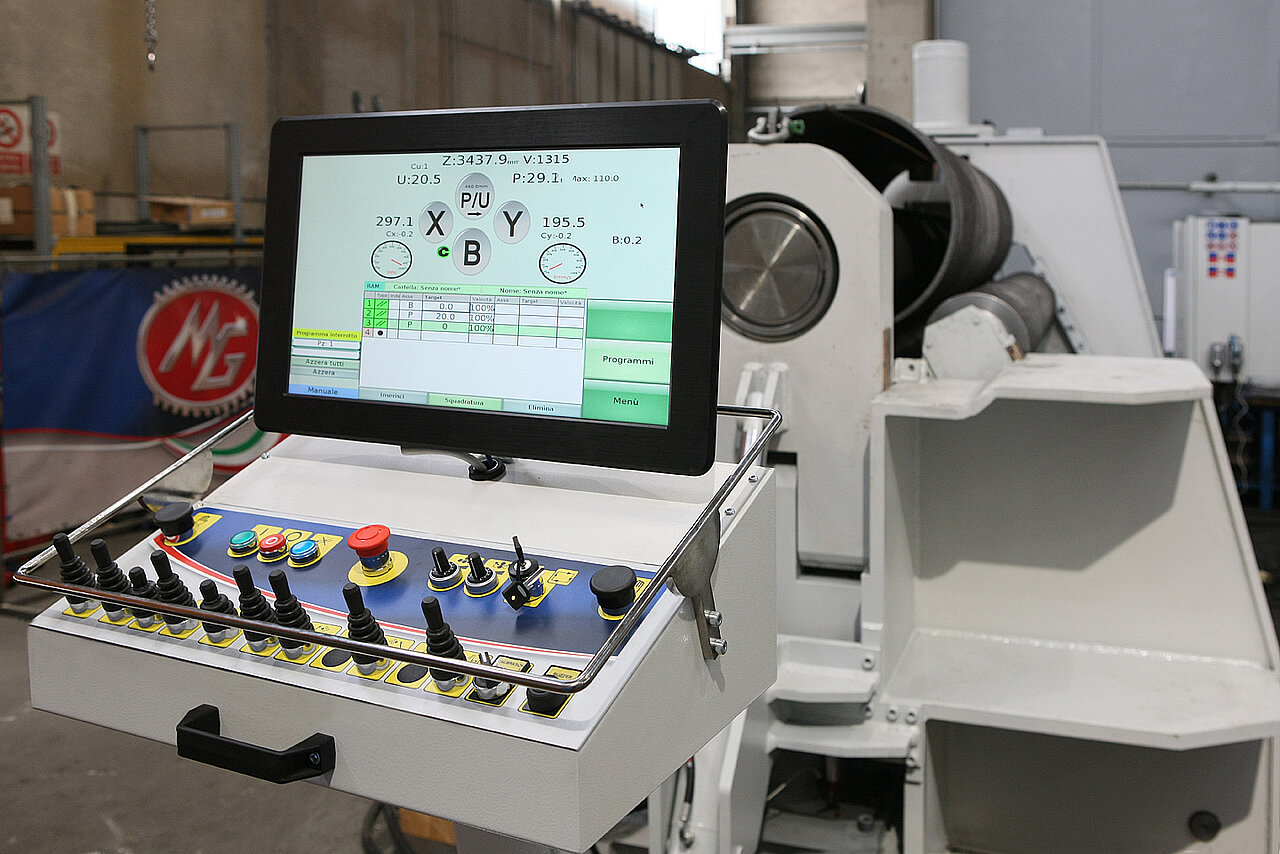

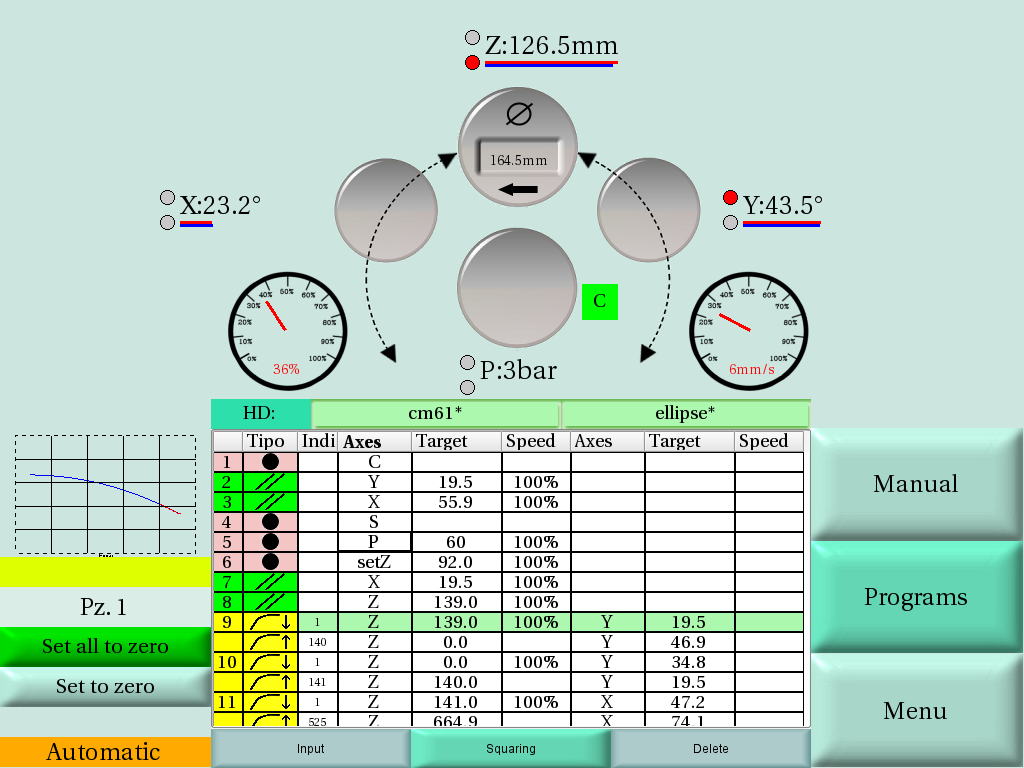

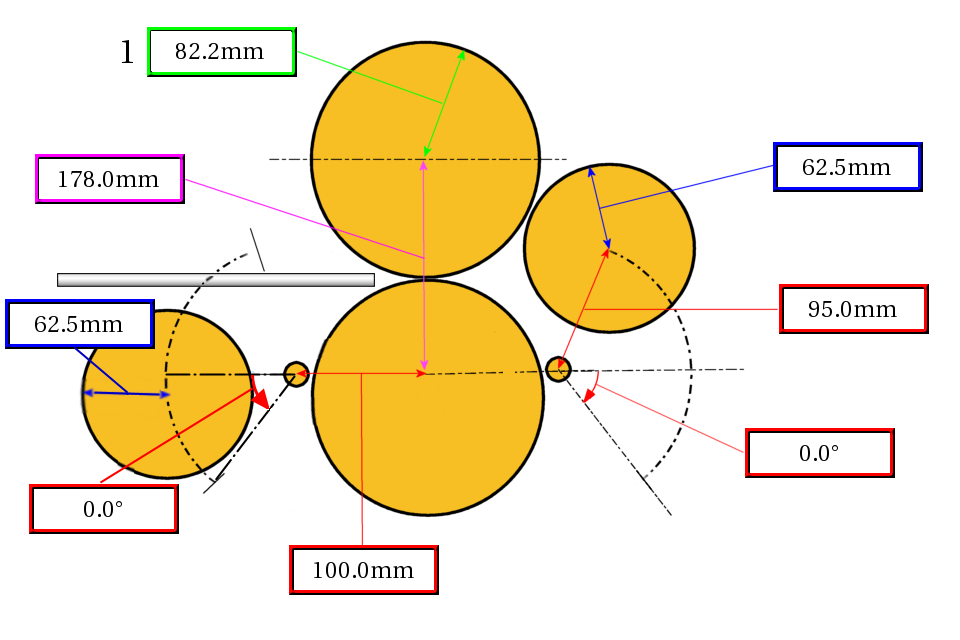

CNC Grafik Steuerung mit TouchCommand PLUS +

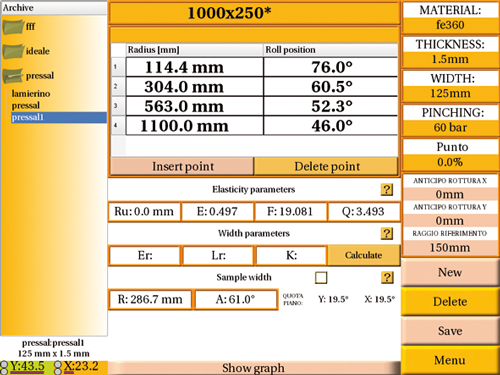

- Materialbibliothek mit Verwaltung von Blechdicken, Material und Biegeverhalten

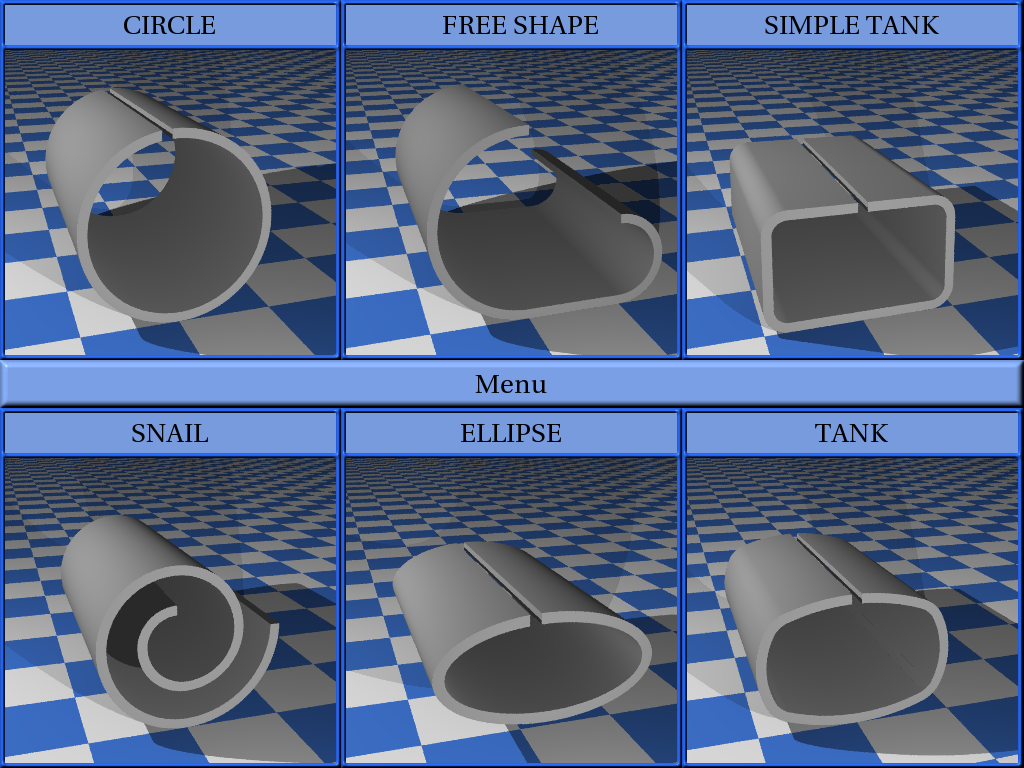

- Werkstückverwaltung für Grundformen wie Zylinder, Spiralen, Elypsen und andere Formen
- Praktisch unbegrenzter Programmspeicher für Produkte
Bedienung
- Manuelles Verfahren aller Achsen über die Bedienhebel der Steuerung
- Teach-In: Manuelle Zustellung über Joysticks und Abspeicherung der Werte in die Steuerung
- Auswahl der Blechparameter aus der Materialbibliothek zur Blechbearbeitung. Vorwahl der Biegeform aus der Werkstückverwaltung. Eingabe von Abmessungen (Radius, Längen, Durchmesser etc.). Automatisches Biegen des Musterteils und ggf. Eingabe der Korrekturwerte bei Abweichung vom Zieldurchmesser

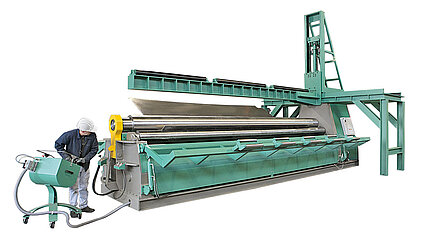

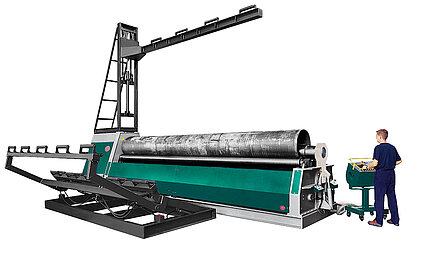

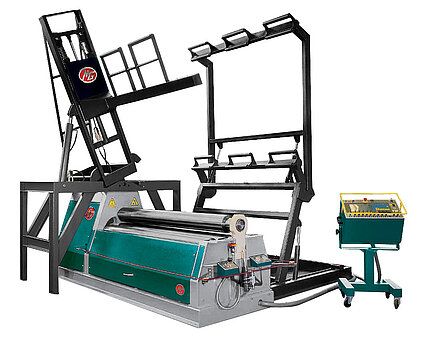

Materialhandling – Blechhandling
für Rundbiegemaschine, Rundwalze, Einrollmaschine und Blechwalze
Innovative Automatisierung
Der Roboter übernimmt das präzise Einlegen und Positionieren der Bleche und sorgt so für höchste Effizienz und gleichbleibende Qualität im Rundbiegeprozess.
Optimierter Workflow
Das automatische Materialhandling ermöglicht ein schnelles, sicheres und ergonomisches Arbeiten – von der Zuführung bis zur Entnahme der fertig gebogenen Werkstücke.

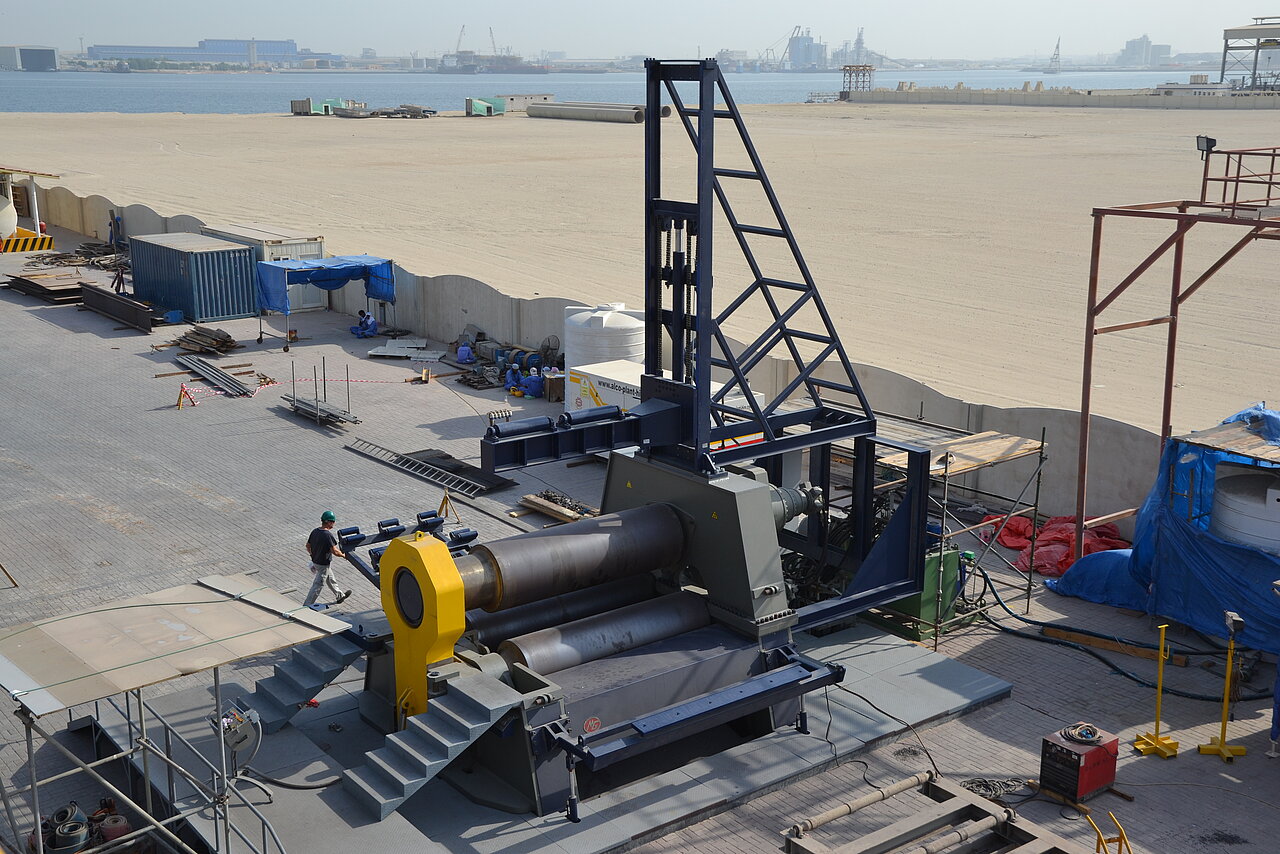

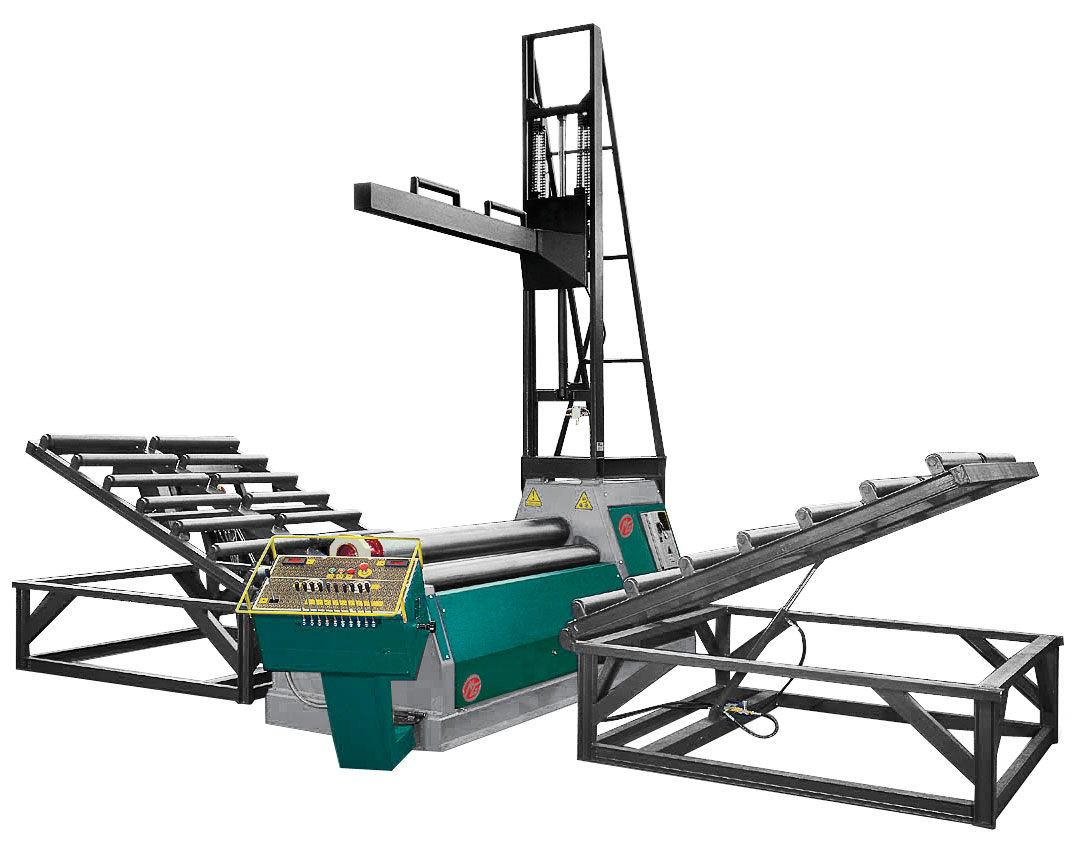

Einfache Blechbearbeitung auch bei großen Blechen im Biegeprozess

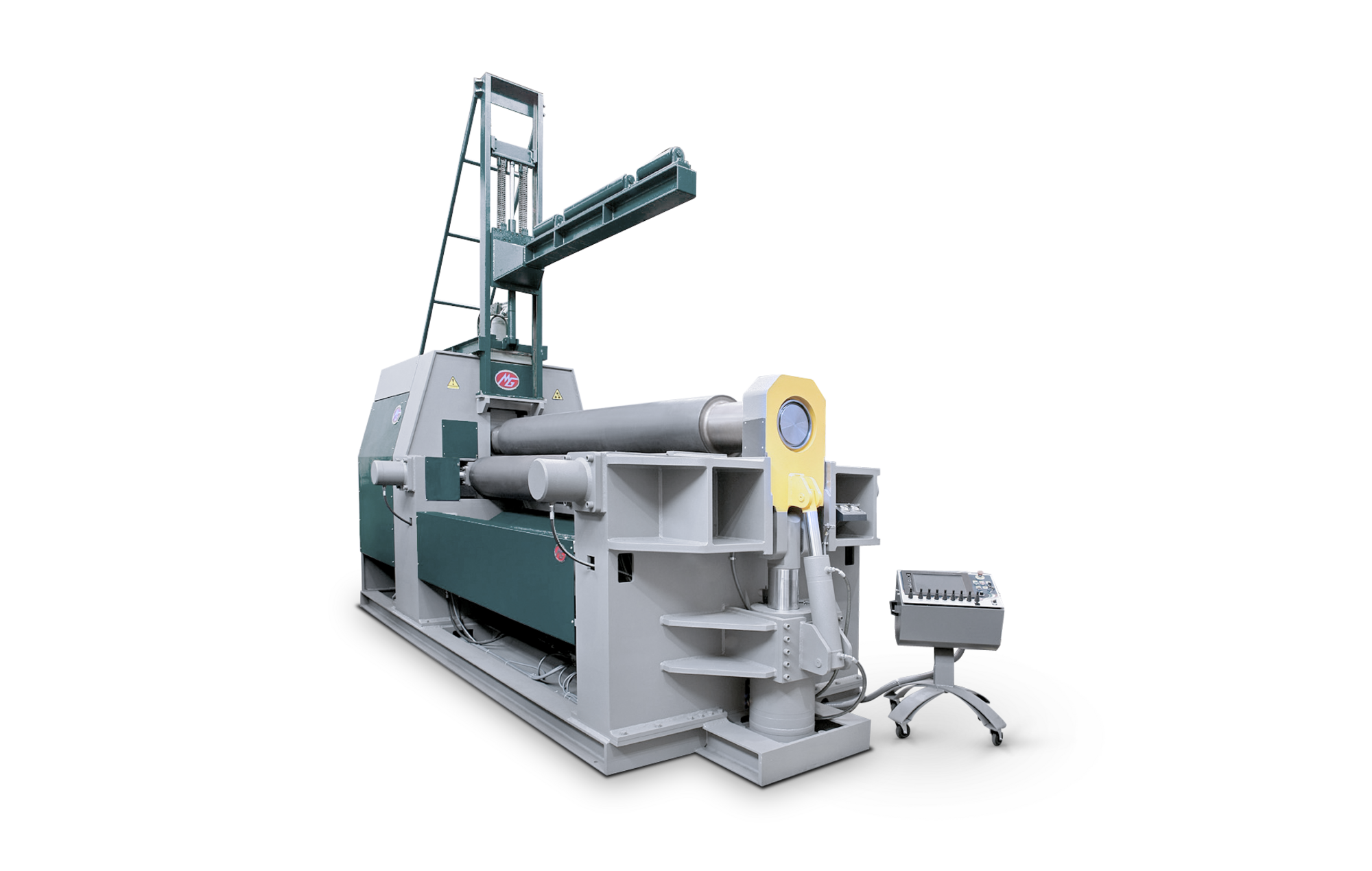

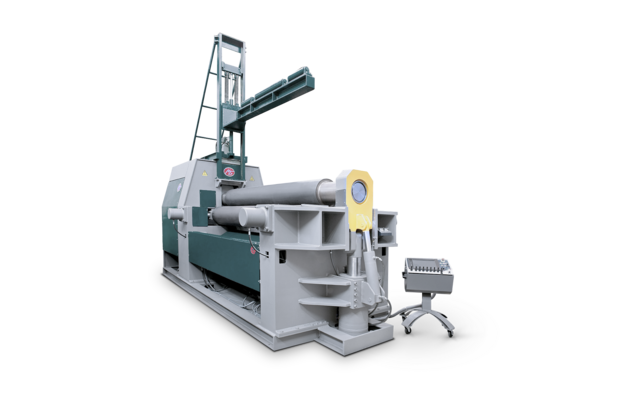

- Hydraulische Blechabstützungen seitlich mit einem oder zwei Gelenken
- Hydraulische Stützmasten mittig zur Unterstützung des Materials beim Rundungsvorgang. Ansteuerung über Joystick am Bedienpult oder über die CNC-Steuerung
- Manueller Zuführtisch als Rollenbahn
- Motorischer Zuführtisch mit angetriebenen Rollen und automatischer Blechausrichtung
- Auswerfer für geschlossene Rohre
3-Rollen-Blechwalze
Allgemeine Beschreibung
Eine 3-Rollen-Blechwalze ist ein entscheidendes Werkzeug in der Welt der Metallverarbeitung und ein unverzichtbarer Bestandteil in Werkstätten und Fertigungsanlagen. Diese Maschinen ermöglichen das präzise Biegen von Metallblechen und -profilen und finden in verschiedenen Branchen Anwendung. In diesem Text werden wir die Vorteile und Anwendungen einer 3-Rollen-Blechwalze genauer beleuchten.
Die Vorteile einer 3-Rollen-Blechwalze
- Präzision beim Biegen: Die 3-Rollen-Blechwalze ermöglicht äußerst präzise Biegeergebnisse. Mit drei Walzen wird das Metall gleichmäßig und genau gebogen, was zu exakten Biegeformen führt.
- Vielseitigkeit: Diese Maschinen sind äußerst vielseitig und können eine breite Palette von Metallarten und -dicken verarbeiten. Dies macht sie ideal für verschiedene Anwendungen in der Metallverarbeitung.
- Effizienz: 3-Rollen-Blechwalzen können Metallbleche in einem Durchgang biegen, was Zeit und Arbeitskosten erheblich reduziert. Dies trägt zur Steigerung der Gesamteffizienz Ihrer Fertigungsprozesse bei.
- Minimierter Materialverlust: Dank der präzisen Biegefunktionen dieser Maschinen wird der Materialverlust minimiert. Dies ist besonders vorteilhaft, wenn teure oder schwer zu beschaffende Metalle verwendet werden.
- Weniger Nachbearbeitung: Die hochwertigen Biegeergebnisse erfordern in der Regel weniger Nachbearbeitung, was die Gesamtkosten senkt und die Produktivität steigert.
Anwendungen einer 3-Rollen-Blechwalze
- Herstellung von Metallzylindern: 3-Rollen-Blechwalzen sind ideal für die Herstellung von Metallzylindern, die in verschiedenen Branchen wie der Fertigung von Tanks, Rohren und Behältern benötigt werden.
- Blechverarbeitung: Sie werden oft verwendet, um Bleche für Anwendungen in der Automobilindustrie, im Maschinenbau und in der Bauindustrie zu formen.
- Architektonische Gestaltung: In der Architektur können 3-Rollen-Blechwalzen eingesetzt werden, um Metallkomponenten für Fassaden, Geländer und andere dekorative Elemente herzustellen.
Wenn Sie auf der Suche nach einer zuverlässigen 3-Rollen-Blechwalze sind, sind wir Ihr vertrauenswürdiger Partner. Unsere hochwertigen Maschinen sind darauf ausgelegt, Ihre Anforderungen an Präzision und Effizienz zu erfüllen. Kontaktieren Sie uns noch heute, um mehr über unsere Produkte und Dienstleistungen zu erfahren und wie sie Ihre Metallverarbeitungsprozesse optimieren können.
