4-Walzen lineare Rundbiege
4-Walzen-Konzept für vielseitiges Biegen und Runden mit hoher Präzision.
Zwei zentral angetriebene Walzen ermöglichen kleinste Durchmesser bis 1,1-fach der Oberwalze.
Einfache Bedienung über DNC- oder TouchCommand-Steuerung mit digitalen Anzeigen.
Hydraulisches Klapplager für leichte Entnahme geschlossener Rohre.
Wartungsarmes Konzept mit Torsionswelle und dauergeschmierten Lagern.

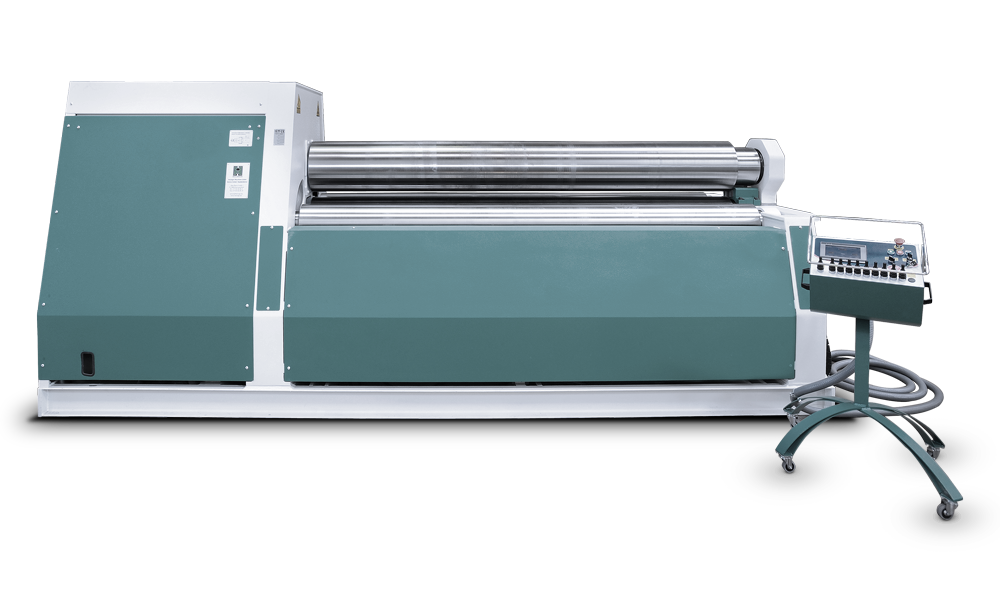

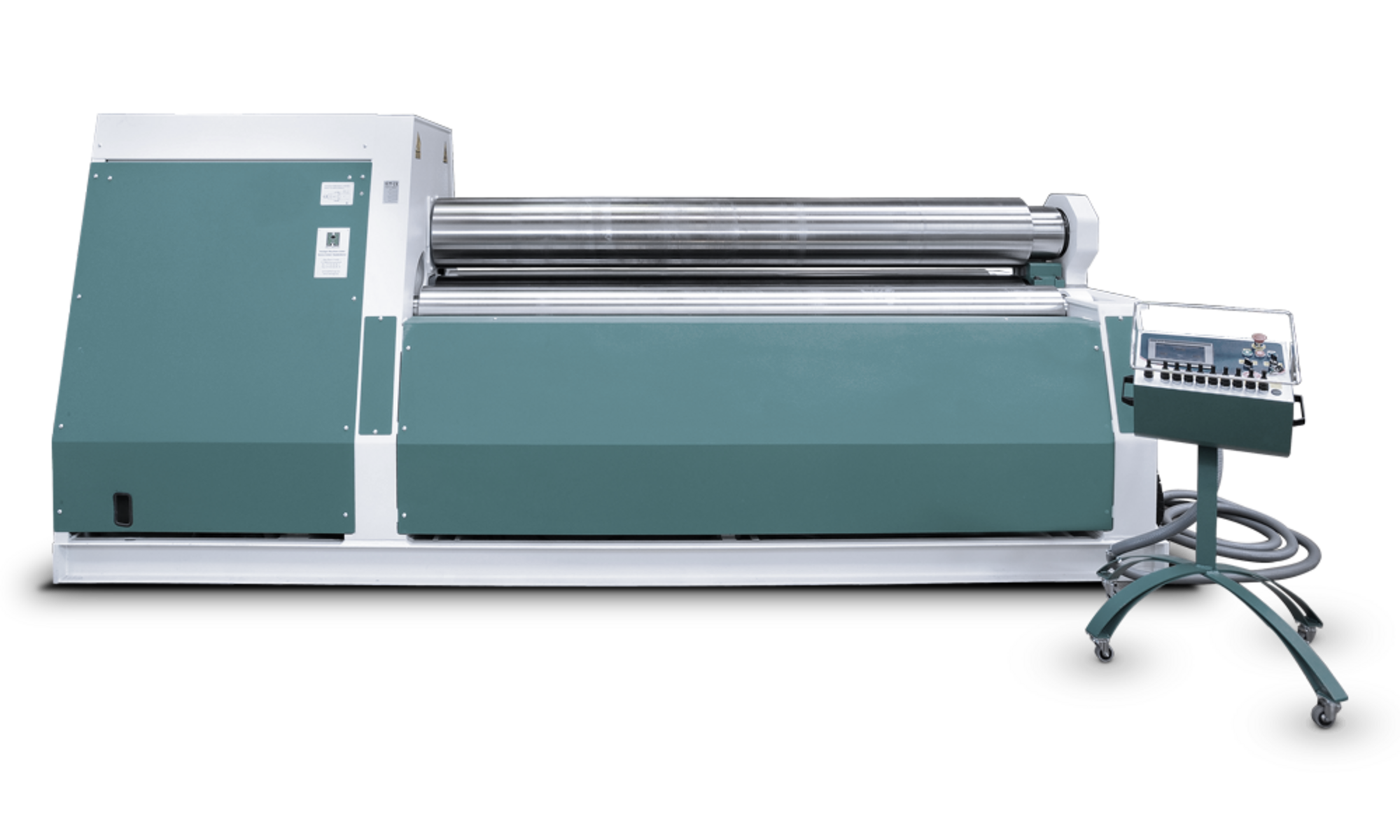

4-Walzen Rundbiegemaschine MG4LG
Mit der Linearen 4-Walzen Rundbiegemaschine Hezinger BendLine Baureihe MG4LG erhalten Sie eine hydraulische Rundbiegemaschine mit 4 Walzen, die Ihnen beim Runden von Blech starke Unterstützung leistet. Mit dieser Maschinen können Sie Bleche in unterschiedlichsten Varianten runden und biegen; zum Zylinder, Konus, Röhren, Ellipsen, konische oder quadratische Rohrformen. Dabei ermöglichen 4 Walzen das Biegen engerer Radien, wobei kleinste Durchmesser, bis zum 1.1-fachen der Oberwalzengröße möglich sind.
Rundbiegemaschine mit linearer Zustellung
Die lineare 4-Walzen Rundbiegemaschine Hezinger BendLine Baureihe MG4LG ist eine leistungsstarke 4-Walzen-Maschine, die Sie einfach und bequem über eine TouchCommand-Steuerung bei linearer Zustellung bedienen. Zwei zusätzliche Digitalanzeigen für die Seitenwalzen-Position erlauben Ihnen hohe Präzision.

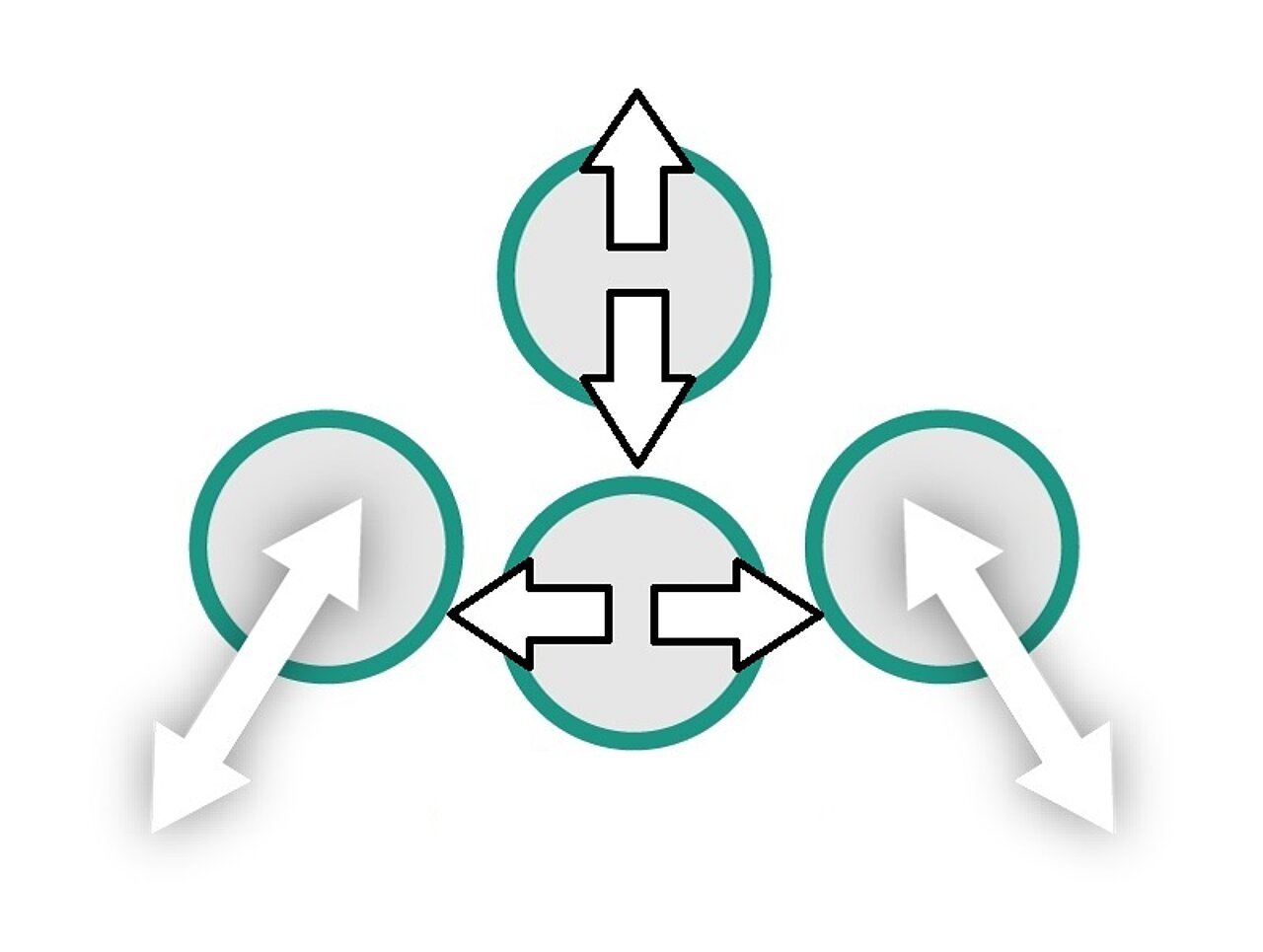

Der Hauptunterschied zwischen einer marktüblichen 4-Walzen-Rundbiegemaschine und dieser 4-Walzen-Rundbiegemaschine mit linearer Zustellung der Seitenwalzen liegt in der Art und Weise, wie die Seitenwalzen bewegt werden.
- MG4R -Rundbiegemaschine:
Bei der 4-Walzen-Rundbiegemaschine bewegen sich die Seitenwalzen entlang eines gekrümmten Pfades mittels eines Kniehebels. Das bedeutet, dass die Seitenwalzen während des Biegevorgangs einen gewissen Radius beschreiben, um den gewünschten Druck auf das Blech auszuüben. Diese Methode ermöglicht eine gleichmäßige Verteilung des Drucks, erfordert aber etwas mehr Anpassung für verschiedene Blechdicken.
- MG4LG-Rundbiegemaschine mit linearer Zustellung der Seitenwalzen:
Bei dieser speziellen Variante bewegen sich die Seitenwalzen linear, das heißt, sie fahren in einer geraden Linie auf und ab. Dieser Mechanismus ermöglicht eine höhere Präzision und Kontrolle während des Biegevorgangs, da der Druck gleichmäßig entlang der gesamten Walzenbreite ausgeübt wird. Dadurch wird ein konstanter Anpressdruck gewährleistet, was insbesondere bei dünneren Blechen, kurzen Abwicklungen oder komplexen Biegearbeiten von Vorteil ist.

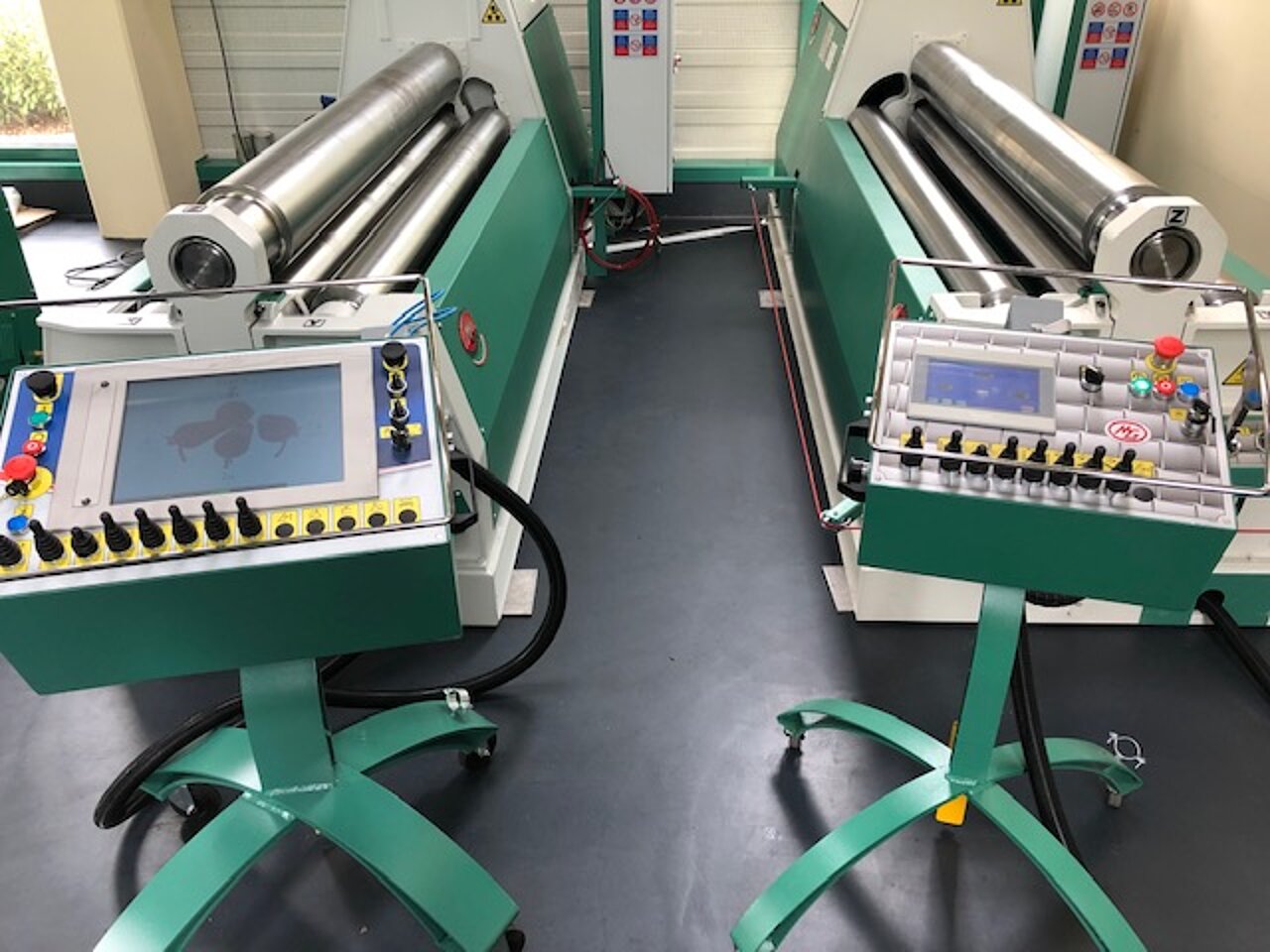

Wartungsfreies Maschinenkonzept
Die leistungsstarke Torsionswelle der 4-Walzen Rundbiegemaschine Hezinger BendLine Baureihe MG4R ist wartungsfrei. Durch die Dauerschmierung aller Lager profitieren Sie von einem wartungsfreien Maschinenkonzept. Gehärtete Walzen sorgen für die hohe Verformkraft bei langer Lebensdauer. Die einfache Bedienung über die Maschinensteuerung und Zuführ- wie auch Entnahme-Hilfen geben Ihnen bei der Linearen 4-Walzen Rundbiegemaschine größtmögliche Unterstützung für einen produktiven und wirtschaftlichen Betrieb.
Ihre Vorteile mit dem Hezinger BendLine Baureihe MG4LG
- 4-Walzen-Konzept bietet vielfältigste Biege- und Rundungsmöglichkeiten
- Hohe Präzision und Verformkraft, da zwei Zentralwalzen jeweils einzeln direkt über Hydromotoren angetrieben werden
- Kleinste Durchmesser bis zum 1.1-fachen der Oberwalzengröße
- Einfache Bedienung über DNC- oder TouchCommand-Steuerung sowie 2 Digitalanzeigen für die Seitenwalzenposition
- Hydraulisches Klapplager zur einfachen Entnahmen geschlossener Rohre
- Wartungsarmes Maschinenkonzept mit wartungsfreier Torsionswelle und dauergeschmierten Lagern
- Hohe Genauigkeit und große Präzision beim Biegen sowie Zylinder und Konus runden
Steuerung für Rundbiegemaschinen
DNC-Steuerung EasyCommand oder CNC-Steuerung TouchCommand
DNC-Steuerung mit TouchScreen Bedienfeld
- 3 CNC-Achsen: X-Seitenwalze links, Y-Seitenwalze rechts, Z-Rotation der Oberwalze
- 9 An-Aus-Achsen: Klapplager und weiteres optionales Zubehör wie seitliche und mittige Blechunterstützung
- Speicherkapazität für über 1.000 Biegeprogramme
Bedienung
- Werteingabe für jede Achse
- Teach-in: Manuelle Zustellung über Joysticks und Abspeicherung der Werte in die Steuerung
- Manuelle Bedienung der CNC-gesteuerten Maschine über Joysticks

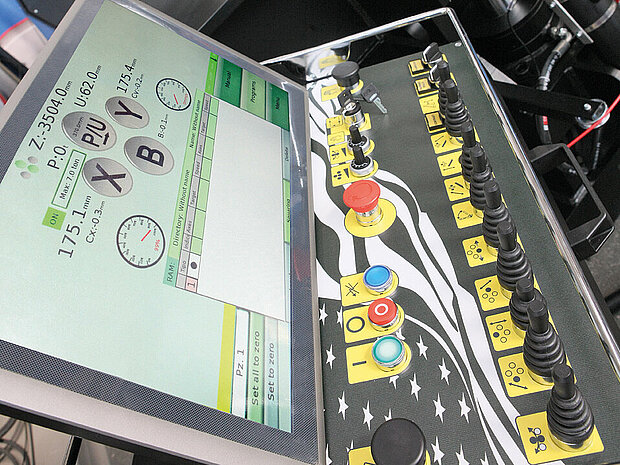

CNC Grafik Steuerung mit TouchCommand PLUS +
- Materialbibliothek mit Verwaltung von Blechdicken, Material und Biegeverhalten
- Werkstückverwaltung für Grundformen wie Zylinder, Spiralen, Elypsen und andere Formen
- Praktisch unbegrenzter Programmspeicher für Produkte
Bedienung
- Manuelles Verfahren aller Achsen über die Bedienhebel der Steuerung
- Teach-In: Manuelle Zustellung über Joysticks und Abspeicherung der Werte in die Steuerung
- Auswahl der Blechparameter aus der Materialbibliothek zur Blechbearbeitung. Vorwahl der Biegeform aus der Werkstückverwaltung. Eingabe von Abmessungen (Radius, Längen, Durchmesser etc.). Automatisches Biegen des Musterteils und ggf. Eingabe der Korrekturwerte bei Abweichung vom Zieldurchmesser

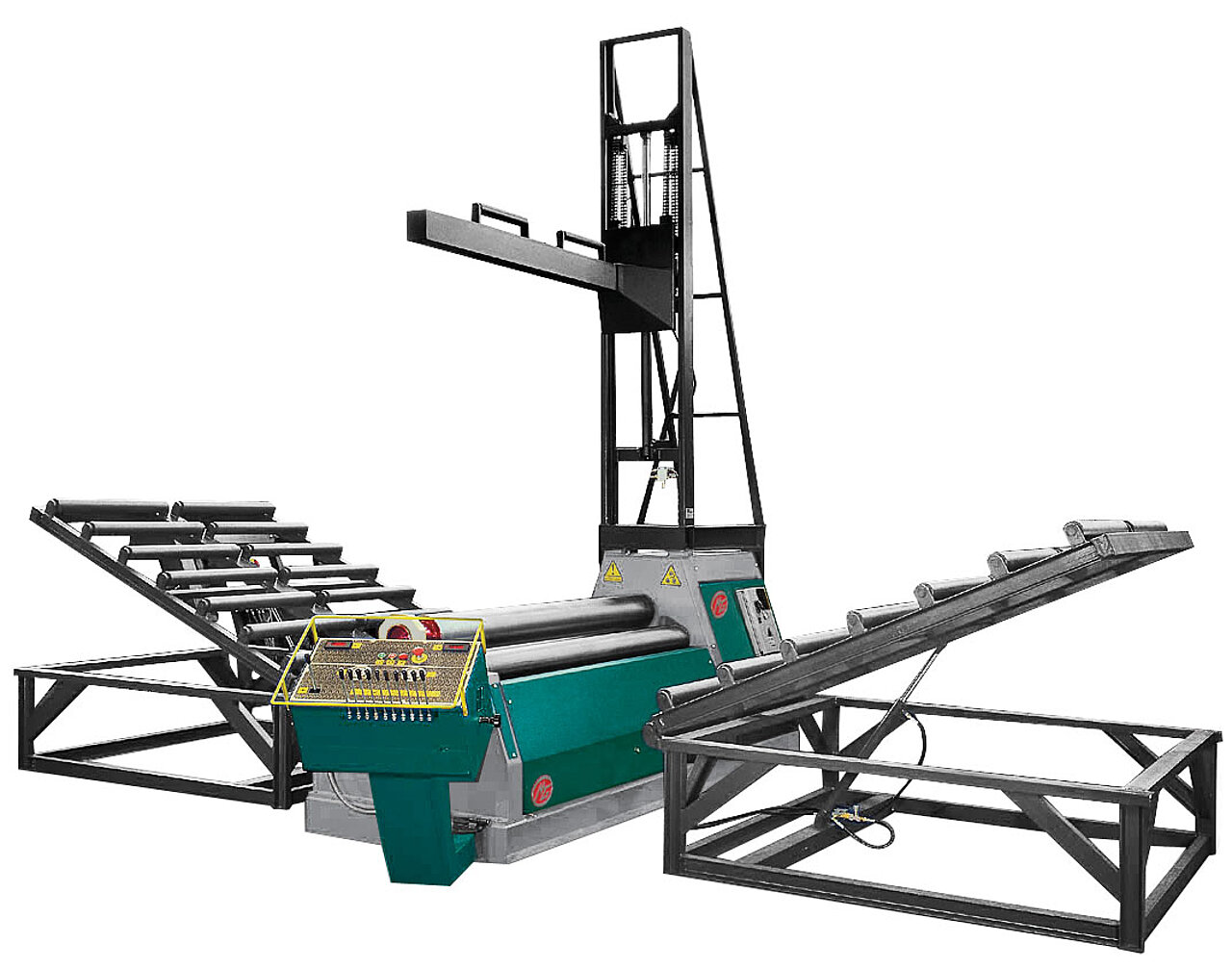

Materialhandling – Blechhandling
für Rundbiegemaschine, Rundwalze, Einrollmaschine und Blechwalze
Innovative Automatisierung
Der Roboter übernimmt das präzise Einlegen und Positionieren der Bleche und sorgt so für höchste Effizienz und gleichbleibende Qualität im Rundbiegeprozess.
Optimierter Workflow
Das automatische Materialhandling ermöglicht ein schnelles, sicheres und ergonomisches Arbeiten – von der Zuführung bis zur Entnahme der fertig gebogenen Werkstücke.

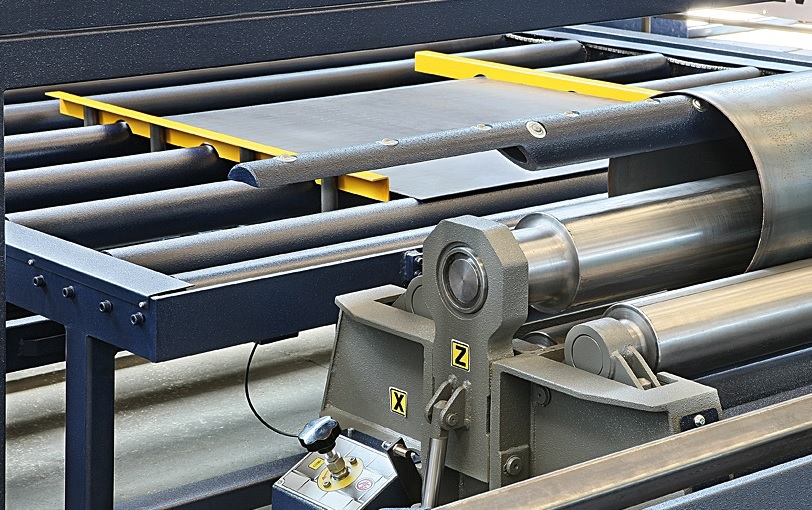

Einfache Blechbearbeitung auch bei großen Blechen im Biegeprozess
- Hydraulische Blechabstützungen seitlich mit einem oder zwei Gelenken
- Hydraulische Stützmasten mittig zur Unterstützung des Materials beim Rundungsvorgang. Ansteuerung über Joystick am Bedienpult oder über die CNC-Steuerung
- Manueller Zuführtisch als Rollenbahn
- Motorischer Zuführtisch mit angetriebenen Rollen und automatischer Blechausrichtung
- Auswerfer für geschlossene Rohre
