hydraulische 3 Walzen Rundbiege Für große Wandstärken und konische Biegungen bis 300 mm Materialdicke. Einzelhydraulischer Antrieb aller Walzen mit automatischer Drehzahlanpassung. Beidseitige Anbiegung, Durchmesser bis 1,1-fach der Oberwalze. Hohe Leistung, Wirtschaftlichkeit und Zuverlässigkeit.
HEZINGER
hydraulische 3 Walzen Rundbiege
Für große Wandstärken und konische Biegungen bis 300 mm Materialdicke.
Einzelhydraulischer Antrieb aller Walzen mit automatischer Drehzahlanpassung.
Beidseitige Anbiegung, Durchmesser bis 1,1-fach der Oberwalze.
Hohe Leistung, Wirtschaftlichkeit und Zuverlässigkeit.
Einrollmaschine

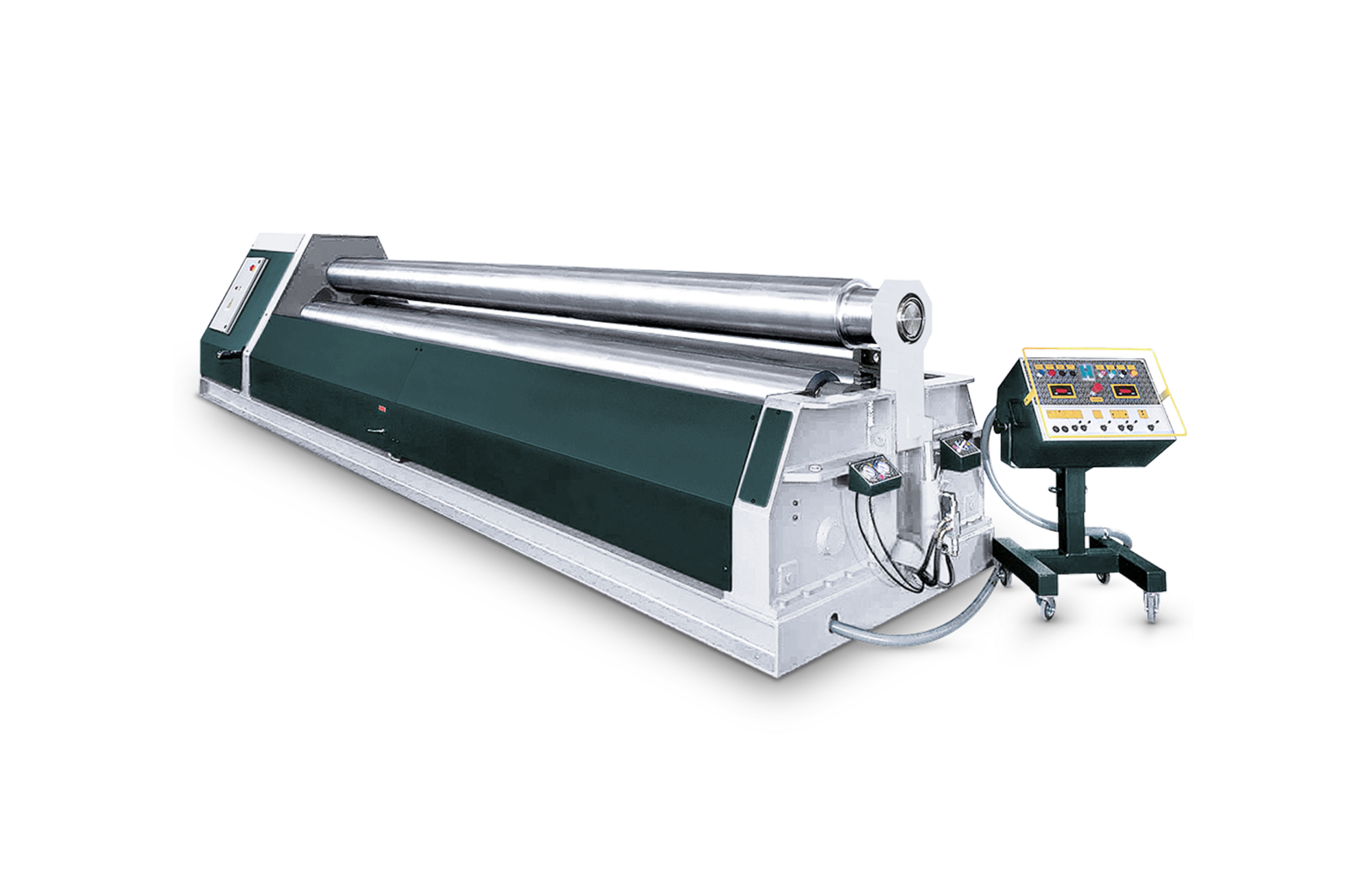

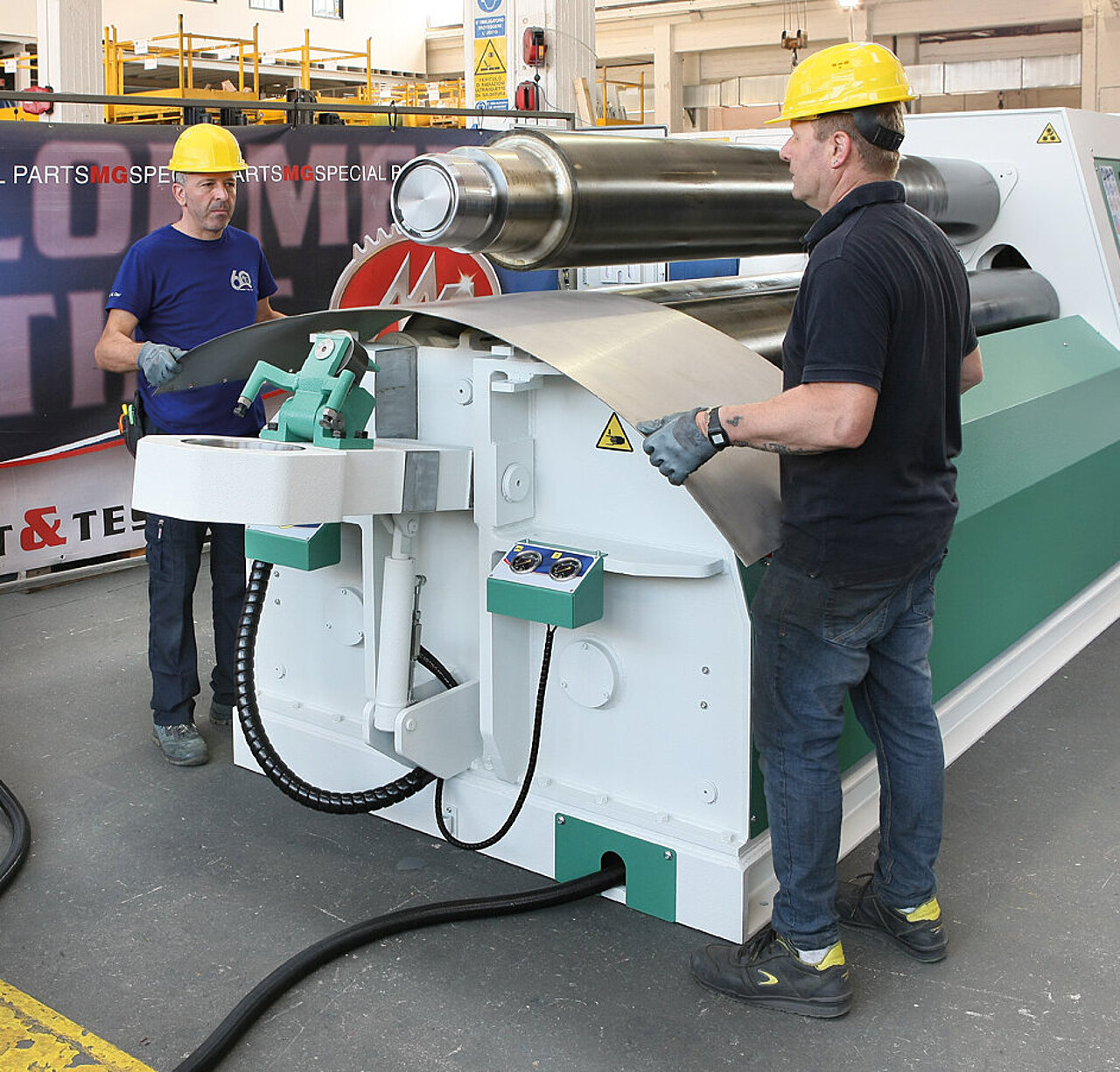

Die 3-Walzen Einrollmaschine Hezinger BendLine Baureihe MG3R eignet sich besonders für den Einsatz großer Wandstärken und konischer Biegungen. Die drei Walzen der Einrollmaschine werden jeweils separat hydraulisch über Planetengetriebe direkt angetrieben. Damit lassen sich alle 3 Walzen einzeln betreiben, wobei Sie dennoch von der automatischen Anpassung der Rotationsgeschwindigkeit von Innen- und Außendurchmesser profitieren. Die 3-Walzen Einrollmaschine von Hezinger erlaubt eine beidseitige Anbiegung und lässt Durchmesser vom bis zu 1.1-fachen der Oberwalze zu. Mit der Hezinger BendLine MG3R können Sie Material bis zu einer Dicke von 300 mm biegen.
Die robuste, solide 3-Walzen Einrollmaschine ist für das Einrollen und Biegen von Blechen ein perfekter Begleiter. Durch die Dauerschmierung aller Lager ist die Hezinger BendLine MG3R äußerst wartungsarm. Über zwei Digitalanzeigen und Kniehebel lässt sich die Maschine einfach steuern. Unterstützende Blechzuführungen und ein hydraulisches Klapplager zur einfachen Entnahme geschlossener Rohre ergänzen das anwenderfreundliche Konzept der 3-Walzen Einrollmaschine. Robustheit, hohe Leistungsfähigkeit und wirtschaftlicher Betrieb machen die Hezinger BendLine MG3R zu einem zuverlässigen und soliden Betriebsmittel.
Einfache Steuerung und anwenderfreundliches Materialhandling

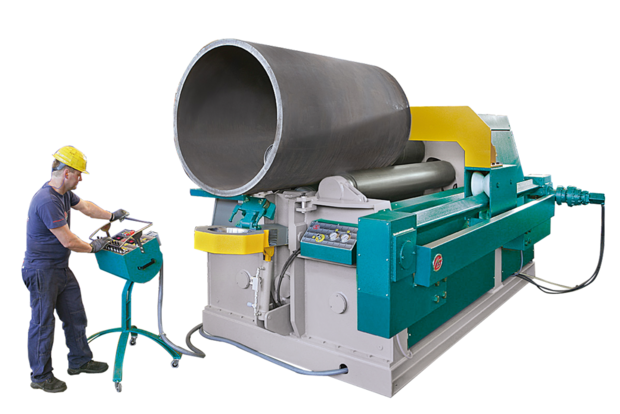

Die 3-Walzen Einrollmaschine Hezinger BendLine Baureihe MG3R verfügt über ein fahrbares Bedienpult mit zwei Digitalanzeigen für die Seitenwalzenpositionen. Das hydraulische Klapplager der 3-Walzen Einrollmaschine von Hezinger unterstützt Sie in der einfachen Entnahme der gefertigten Werkstücke. Über eine Konus-Biegeeinrichtung können Sie auch konische Formen biegen. Die Hezinger BendLine Baureihe MG3R ist mit manuellem wie motorischem Zuführtisch, mit angetriebenen Rollen und automatischer Blechausrichtung, erhältlich.

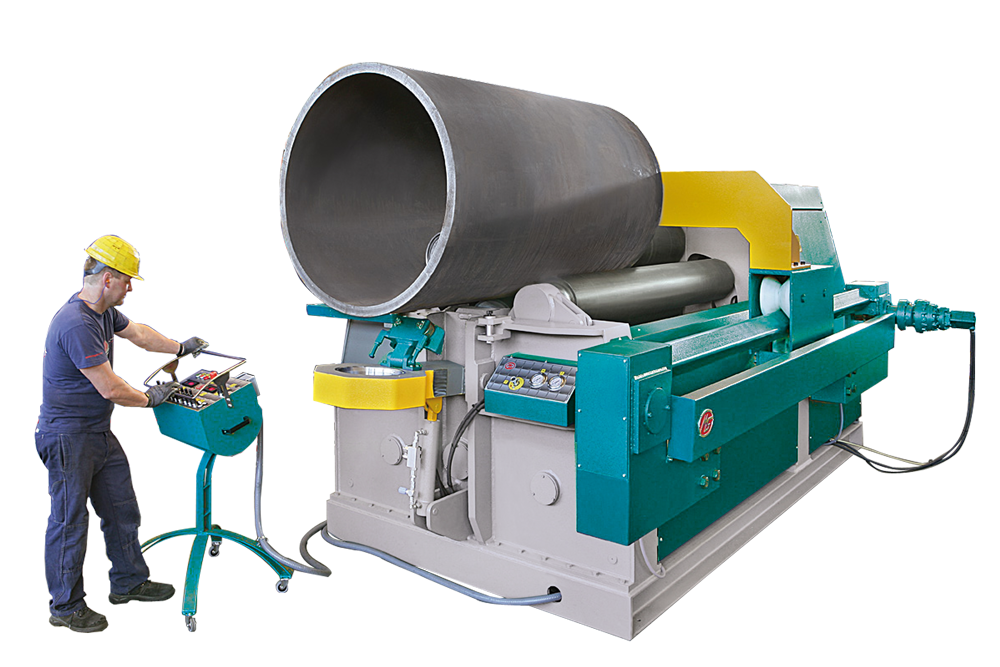

Stark bei großen Wandstärken und konischen Biegungen
Die 3-Walzen Einrollmaschine Hezinger BendLine MG3R überzeugt vor allem bei großen Wandstärken und für konische Biegungen. Mit Biege-Längen von 1.250 bis 6.100 mm ist der Einsatzbereich der Einrollmaschine MG3R entsprechend groß. Dabei können Sie Blechstärken von 1-300 mm biegen. Die hohe Leistung und Flexibilität bezieht die Anlage unter anderem aus den jeweils eigenen Direktantrieben der drei Walzen der 3-Walzen Einrollmaschine. Diese werden über Hydromotoren auf Planetengetrieben betrieben. Diese Konstruktion, wie auch der gesamte Maschinenaufbau, sorgen dafür, dass Sie von einer leistungsstarken und langlebigen Maschine profitieren.
Starke, stabile und sichere Bauweise
Die wartungsfreie Torsionswelle wie auch das an sich wartungsarme Maschinenkonzept der 3-Walzen Einrollmaschine von Hezinger sowie die Dauerschmierung aller Lager, bieten Ihnen Erleichterung. So können Sie sich voll und ganz auf Ihre Aufgabe konzentrieren. Die 3-Walzen Einrollmaschine Hezinger BendLine MG3R verfügt über geschmiedete und gehärtete Walzen mit einer Festigkeit von 53 - 55 HRC. Eine Kalibrierungs-Einrichtung zum Nachrunden geschlossener Rohre sorgt für saubere Ergebnisse Ihrer Biegearbeit. Des Weiteren ist die Hezinger BendLine MG3R mit einer hydraulischen Bremse auf der Oberwalze zur Nachlaufreduzierung ausgerüstet. Diese und noch weitere Ausstattungen verstehen sich bei der 3-Walzen Einrollmaschine MG3R in der Basis-Version. Damit ist die Hezinger BendLine MG3R nicht nur langfristig, sondern bereits bei der Anschaffung eine wirtschaftliche Investition.

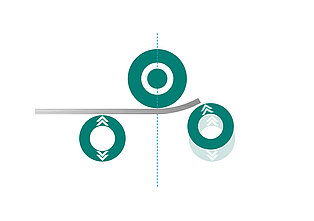

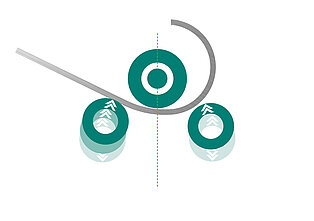

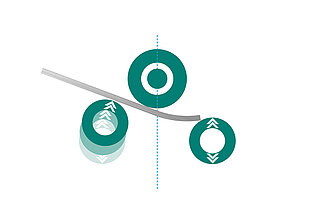

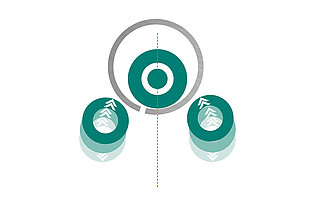

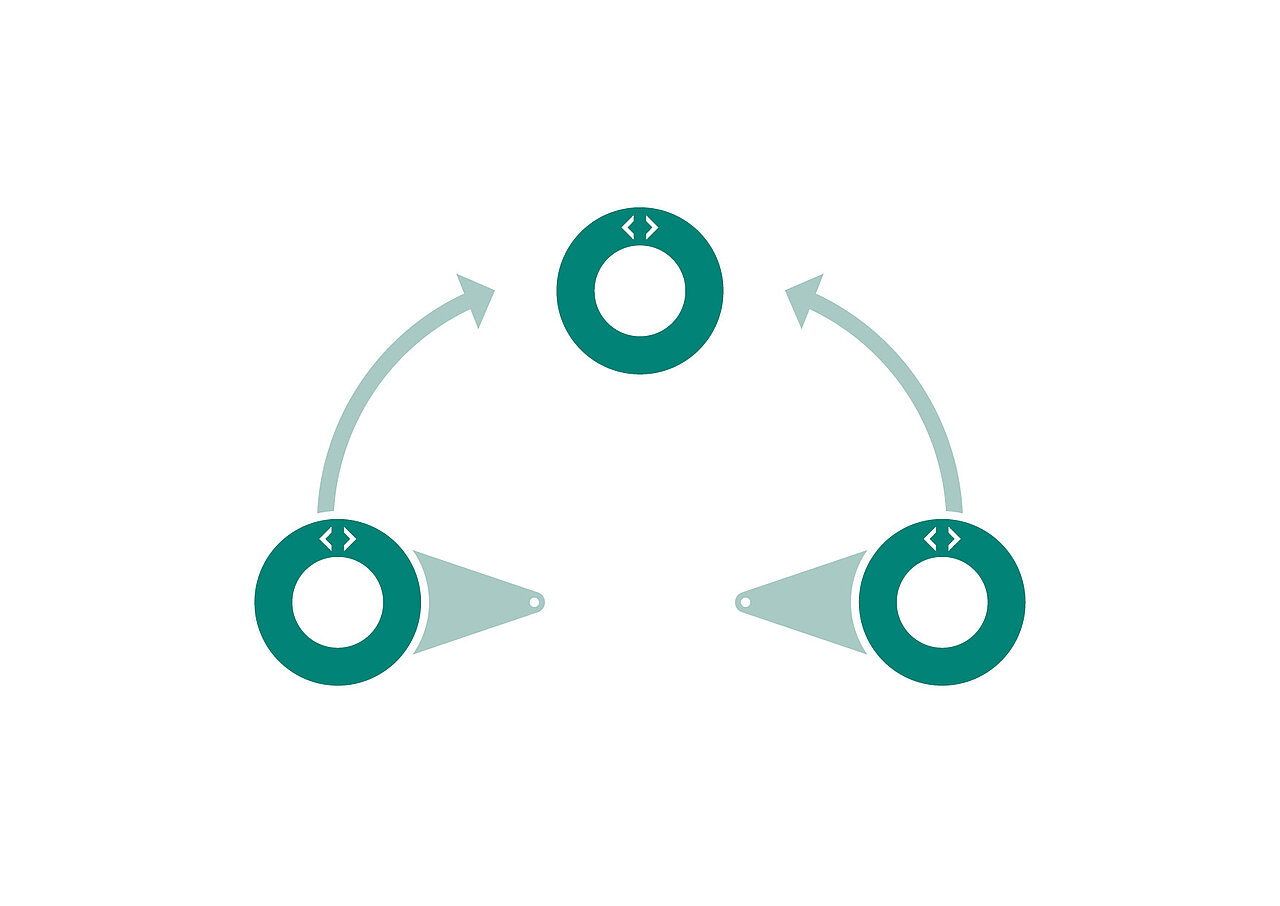

Biegeprinzip & Walzenbewegung
Einrollmaschine MG3R

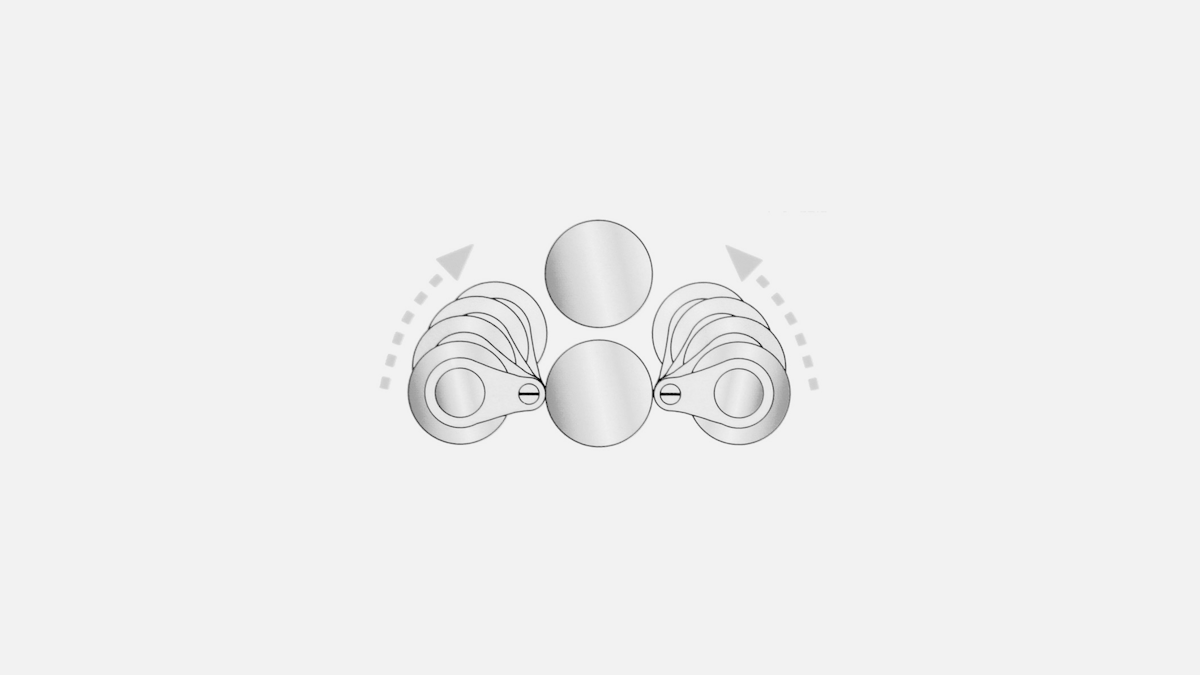

Walzenzustellung
- Die Zustellung der Seitenwalzen erfolgt über Kniehebel
- Optimale Kraftumsetzung
- Geringer Verschleiß und mehr Biegequalität

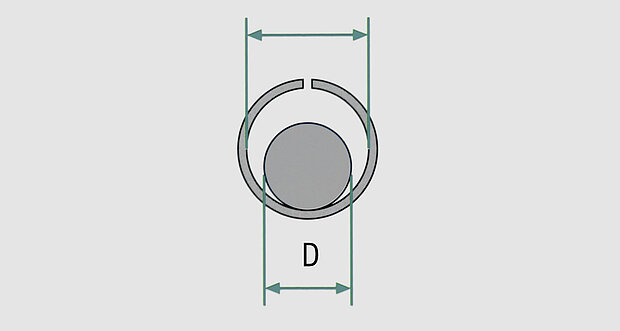

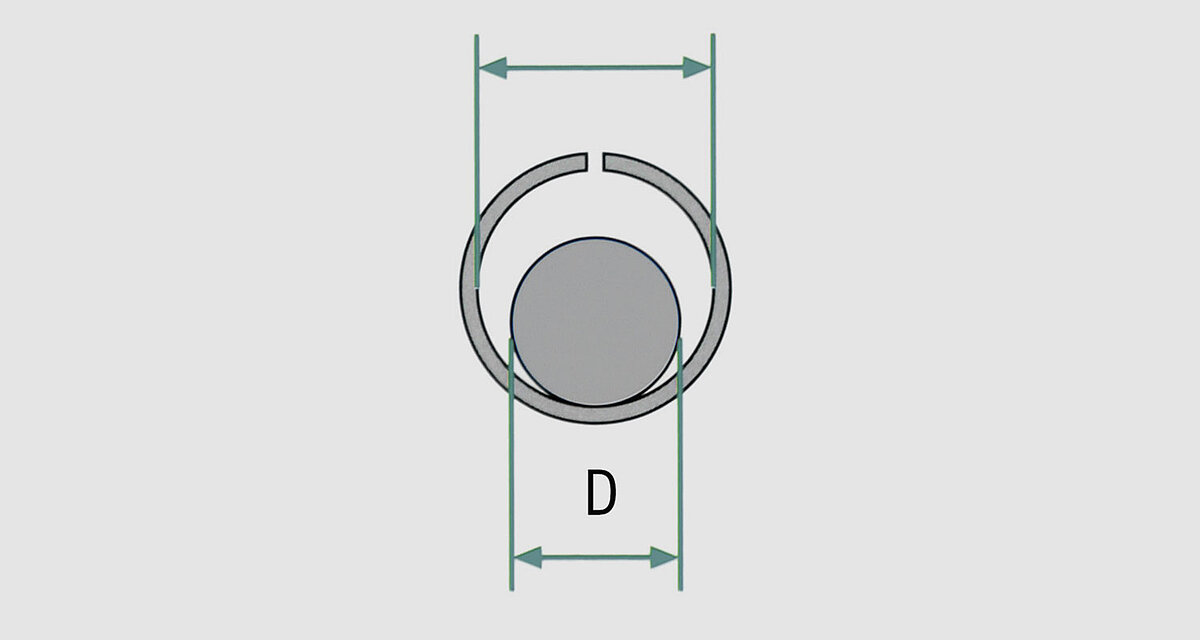

Kleinster Durchmesser
- Bei einer Kapazität von 65% der Biegeleistung
- Durchmesser vom 1,1-fachen der Oberwalzengröße (D)

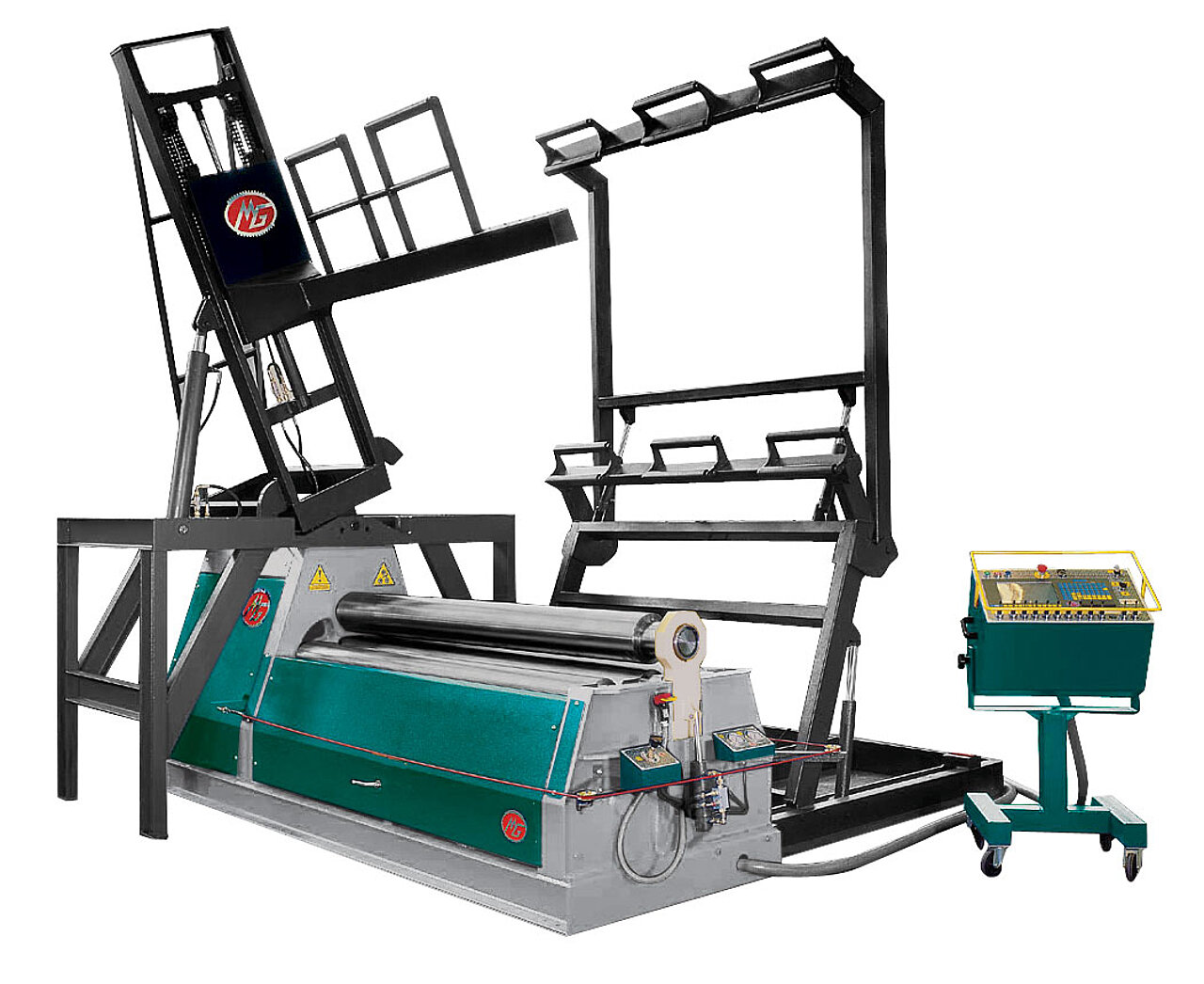

Materialhandling – Blechhandling
für Rundbiegemaschine, Rundwalze, Einrollmaschine und Blechwalze
Innovative Automatisierung
Der Roboter übernimmt das präzise Einlegen und Positionieren der Bleche und sorgt so für höchste Effizienz und gleichbleibende Qualität im Rundbiegeprozess.
Optimierter Workflow
Das automatische Materialhandling ermöglicht ein schnelles, sicheres und ergonomisches Arbeiten – von der Zuführung bis zur Entnahme der fertig gebogenen Werkstücke.
Einfache Blechbearbeitung auch bei großen Blechen im Biegeprozess
- Hydraulische Blechabstützungen seitlich mit einem oder zwei Gelenken
- Hydraulische Stützmasten mittig zur Unterstützung des Materials beim Rundungsvorgang. Ansteuerung über Joystick am Bedienpult oder über die CNC-Steuerung
- Manueller Zuführtisch als Rollenbahn
- Motorischer Zuführtisch mit angetriebenen Rollen und automatischer Blechausrichtung
- Auswerfer für geschlossene Rohre
