hydraulische Schwingschnitt- Tafelschere B Die robuste Alternative mit festem Schnittwinkel und verstellbaren Schnittspalt. Erweiterbar mit verschiedenen Blech-Hochhaltungen und vorderen Handlings-Systemen. Immer das passende Modell verfügbar bis Schnittlänge 6.000 mm und Blechstärke 20 mm.
HEZINGER

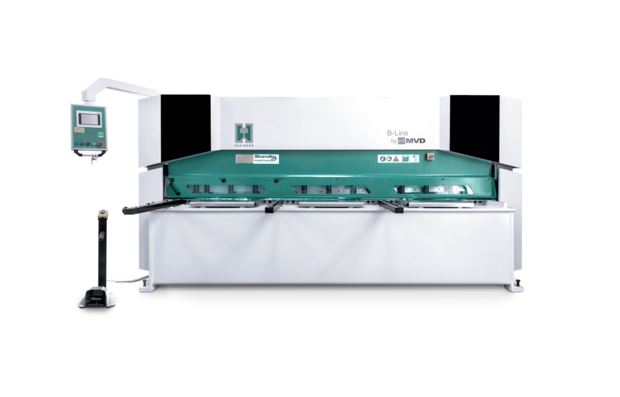

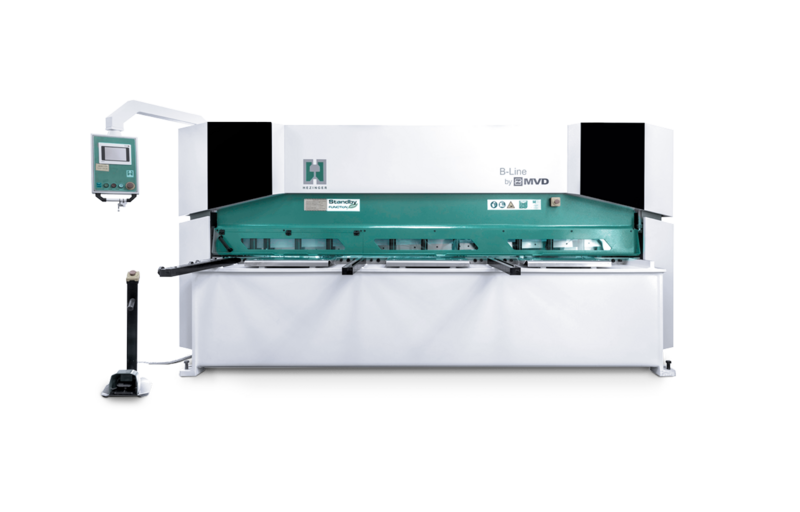

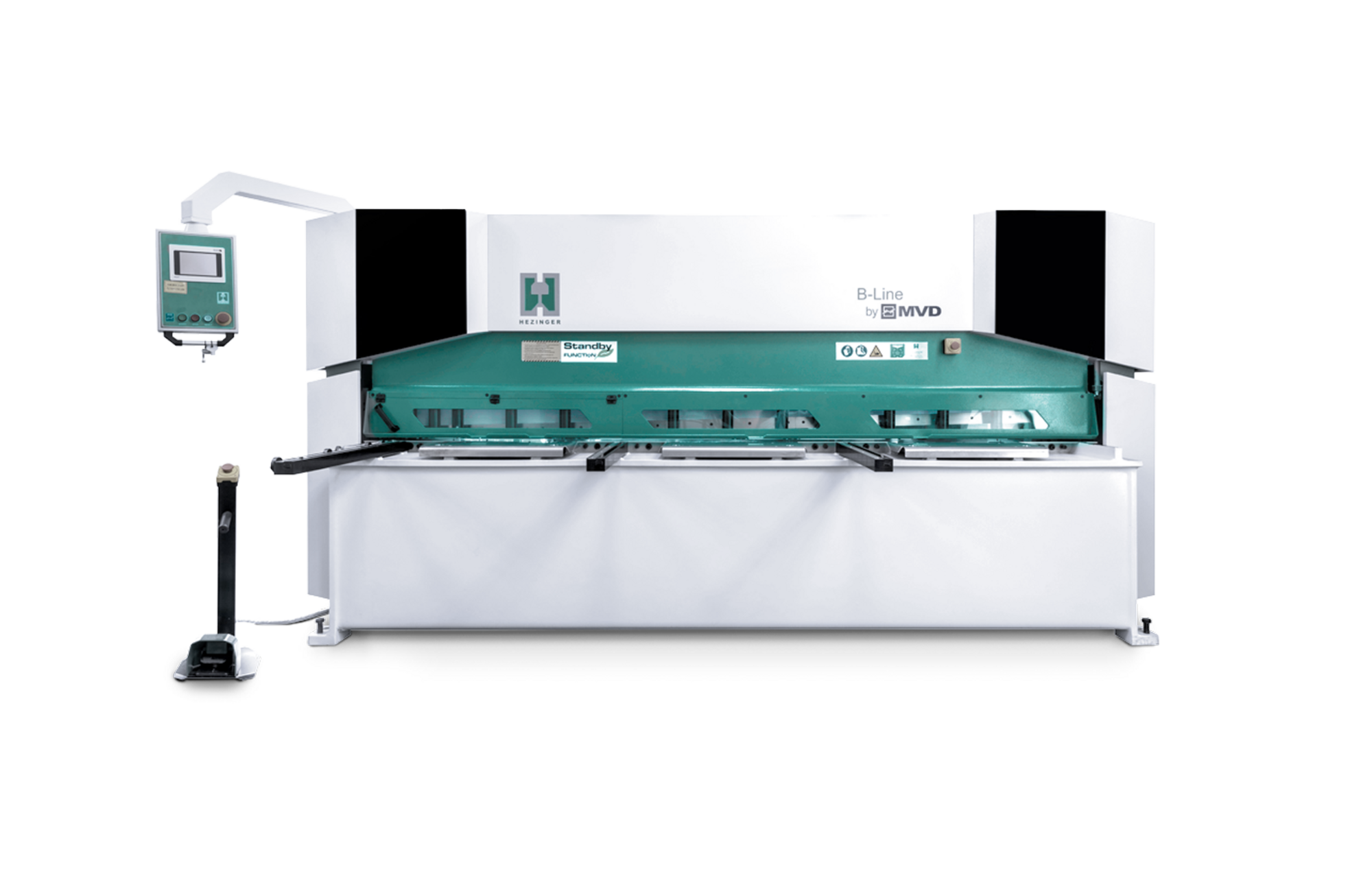

hydraulische Schwingschnitt- Tafelschere B
Die robuste Alternative mit festem Schnittwinkel und verstellbaren Schnittspalt. Erweiterbar mit verschiedenen Blech-Hochhaltungen und vorderen Handlings-Systemen. Immer das passende Modell verfügbar bis Schnittlänge 6.000 mm und Blechstärke 20 mm.
Schwingschnittschere
Für die wirtschaftliche Bearbeitung von Blechen bieten wir Ihnen mit der hydraulischen Schwingschnittschere Cutline B eine stabile und langlebige Maschine. Erhöhen Sie mit dieser kompakten Allround-Maschine Ihre Produktivität:
Die hydraulische Schwingschnittschere Cutline B unterstützt Sie mit maßhaltigen, schnellen und wirtschaftlichen Zuschnitten in Ihrer täglichen Arbeit. Die Blechfixierung über hydraulische Niederhalter, kombiniert mit dem Auflagetisch mit eingelassenen Kugelrollen, sichern Ihrem Bediener ergonomisches und produktives Schneiden. Eine rückseitige pneumatische Blechhochhaltung verhindert das Durchbiegen dünner Bleche und erhöht die Präzision der Bearbeitung. Lichtgitter und der hochklappbare, abgesicherte Fingerschutz über die komplette Länge machen das Arbeiten an der Maschine bemerkenswert sicher.
Hydraulische Schwingschnittscheren Cutline B eignet sich besonders für die variantenreiche Bearbeitung. Durch die präzise Einstellung des Schnittspalts können Sie auf der hydraulischen Schwingschnittschere B große, schwere Bleche ebenso bequem und maßhaltig bearbeiten wie schmale und dünne Blechstreifen (Modelle für Blechstärken von 4 bis 20 mm, Positioniergenauigkeit 0,1 mm). Die Baureihe ist für Bearbeitungslängen von 2.000 bis 6.000 mm erhältlich und liefert eine Hubzahl/Schnellauf von bis zu 25/30.
Schauen Sie sich gerne auch unsere Tafelschere der Hezinger-Industriebaureihe HGR an.
Wirtschaftliche Produktion

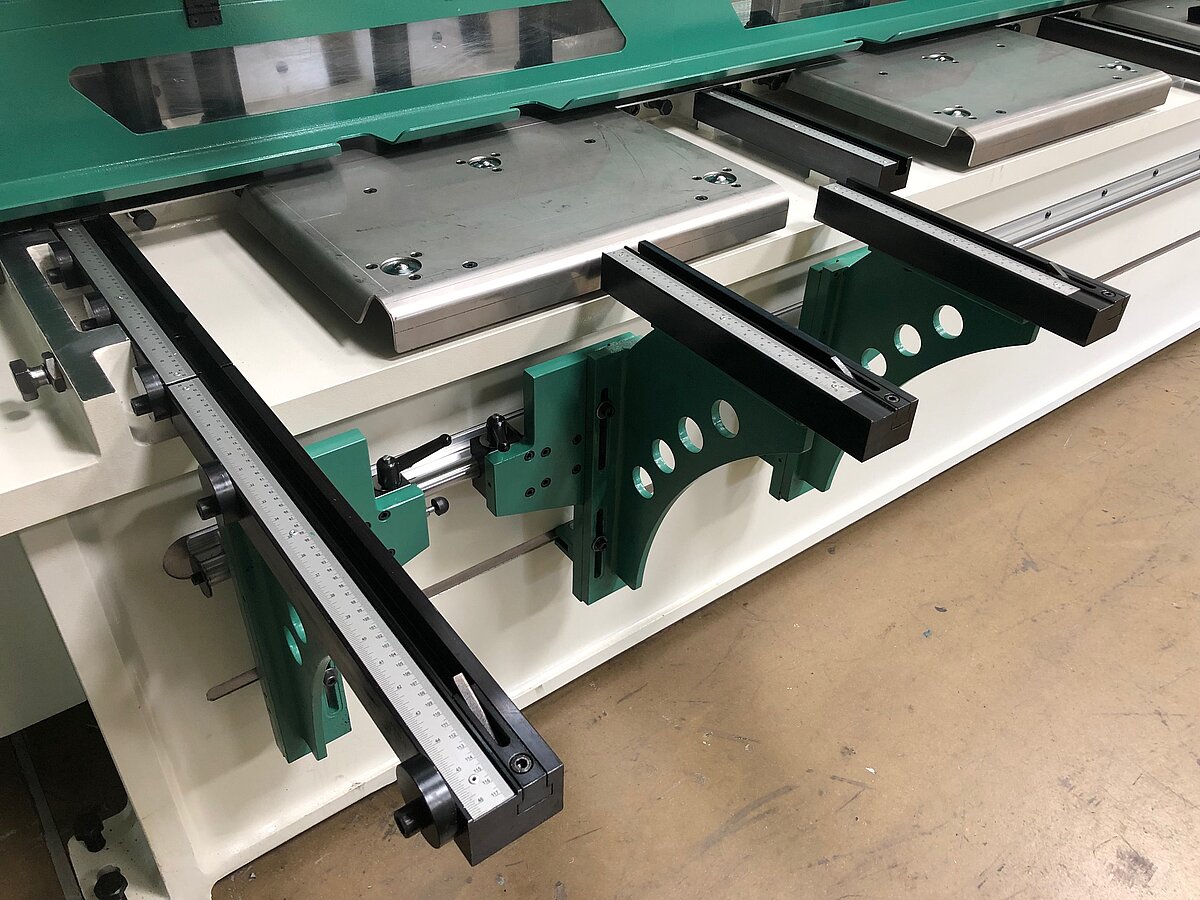

Mit der hydraulischen Schwingschnittschere Cutline B können Sie große, schwere Bleche ebenso bequem und maßhaltig bearbeiten wie schmale und dünne Blechstreifen. Der motorische Hinteranschlag verfügt über eine Freifahr-Funktion, in den vorderen Auflagearmen sind Maßband und Anschlagnocken integriert, und die Maschine bietet über die gesamte Breite eine Schnittlinienbeleuchtung. Nach Auswahl der maximalen Blechdicke wird der optimale Schnittspalt automatisch eingestellt.
Effizienzsteigerung durch Schwingschnitttechnik und Automatisierung
Ein zusätzlicher Vorteil der Schwingschnitttechnik ist die hohe Schnittgeschwindigkeit bei gleichzeitig geringer Belastung des Materials. Dies reduziert Gratbildung und Verzug und sorgt für saubere, präzise Schnittkanten – auch bei anspruchsvollen Materialien.
Für noch effizientere Abläufe kann die Cutline B mit einem Förderband zur Abfuhr der zugeschnittenen Bleche ausgestattet werden. So wird die Produktionskette optimiert, Arbeitsaufwand reduziert und ein gleichbleibender Materialfluss gewährleistet.
Einfache und komfortable Bedienung
Erleben Sie höchsten Komfort mit der grafischen Bedien-Oberfläche. Mit der Hezinger Schwingschnittschere Cutline B sichern Sie sich immer die optimale Blechbearbeitung:
Bis zu 10 verschiedene Blecharten sind bereits in der Material-Bibliothek hinterlegt. Nach Auswahl der maximalen Dicke wird der optimale Schnittspalt automatisch eingestellt - auf Wunsch auch manuell. Die Position und Rückzugsfunktion des motorischen Hinteranschlags lassen sich einfach per Touch einstellen. Zusätzlich bietet die Hezinger Schwingschnittschere Cutline B einen Speicher für Schneidprogramme mit Schnittfolgen aus bis zu 20 unterschiedlichen Abschnitts-Längen.
Maßhaltiges Arbeiten
Der präzise motorische Hinteranschlag der hydraulischen Schwingschnittschere wird durch eine pneumatische Blech-Hochhaltung unterstützt. Damit sichern Sie die besonders genaue Bearbeitung und verhindern die Eigendurchbiegung des Materials.
Gleichzeitig wird das Blech über hydraulische Niederhalter über die gesamte Breite gehalten. Damit produzieren Ihre Bediener jederzeit maßhaltige Zuschnitte.
Ihre Vorteile mit der Schwingschnittschere B
- Verwindungsarme, präzise Zuschnitte
- Bearbeitung von großen, schmalen, dicken wie auch dünnen Blechen
- Optimale Schnittqualität durch automatische Schnittspalteinstellung
- Gleichbleibende Qualität durch voreinstellbare Schnittprogramme
- Hohe Flexibilität für die variantenreiche, halbautomatische und manuelle Bearbeitung
- Langlebige, stabile Maschine, die Ihnen hohe Produktivität und hohe Präzision in der Blechbearbeitung bietet

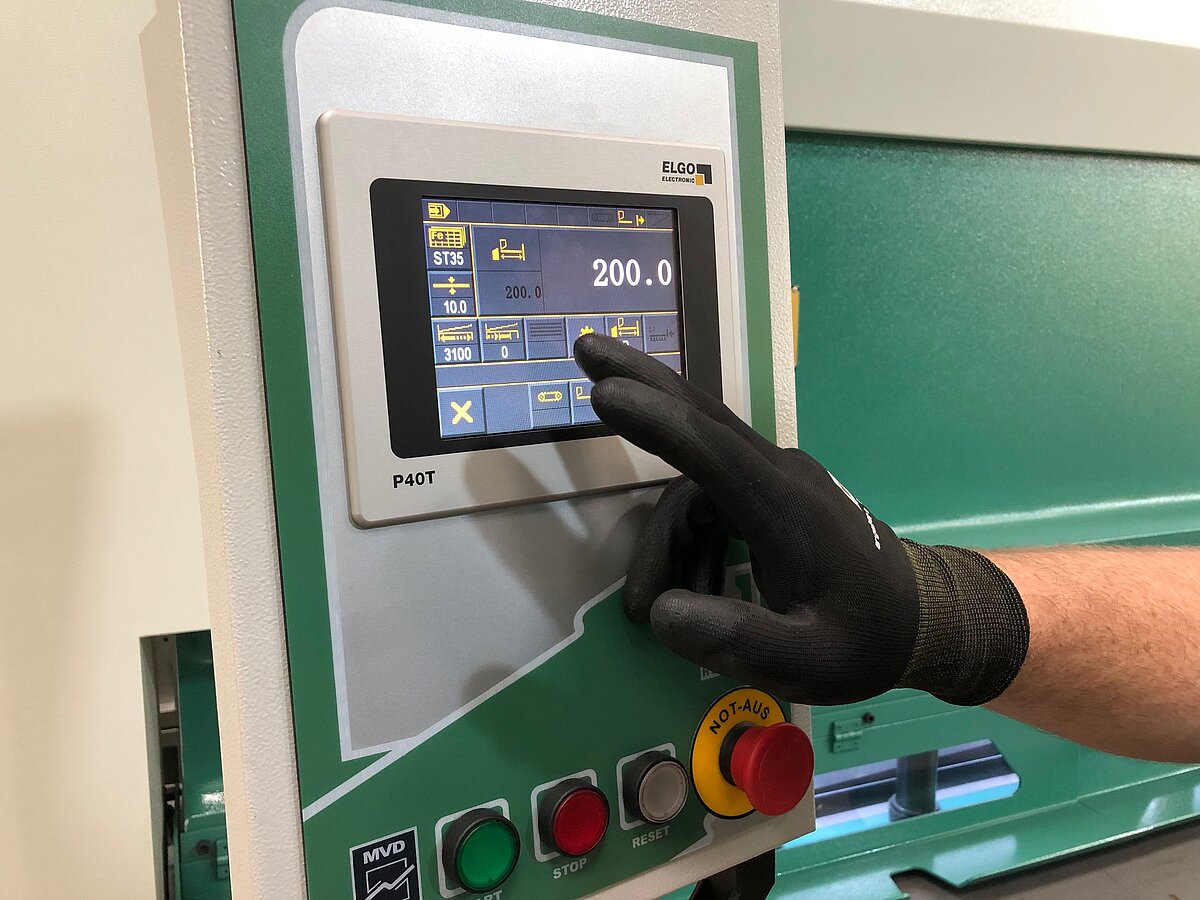

NC-Steuerung ELGO P40T
für Schwingschnittschere B
Montiert am Schwenkarm links an der Schwingschnittschere
- Vorwahl Hinteranschlag Position mit Rückzugsfunktion
- Manuelle Schnittspalteinstellung
- Schnittlängeneinstellung
- Hubzähler
NC-Steuerung ELGO P40T PLUS
für Schwingschnittschere B
Montiert am Schwenkarm links an der Schwingschnittschere
- Vorwahl Hinteranschlag Position mit Rückzugsfunktion
- Manuelle Schnittspalteinstellung
- Schnittlängeneinstellung
- Hubzähler
- Automatische Schnittspalteinstellung
Blechhochhaltung Systeme
für Schwingschnittscheren und Schlagscheren
Pneumatische Blechhochaltung MAC 1
Eine Blechhochhaltung ist ein System, das bei der Bearbeitung von Blechen unterstützt. Diese Vorrichtung hebt das Blech während des Schneidevorgangs automatisch an, um es in die richtige Position zu bringen. Dies ermöglicht eine präzise Schnittführung, reduziert den Arbeitsaufwand für den Bediener und minimiert das Risiko von Materialbeschädigungen.
- Unterstützung von eingelegten Blechen
- Zur präzisen Einmessung am Hinteranschlag
- Verhindert die Eigendurchbiegung des Materials
Pneumatische Blechhochaltung MAC 3
Eine Blechhochhaltung mit Förderband und Schrottweiche ermöglicht produktives Schneiden großer Stückzahlen. Das eingelegte Blech wird mit senkrecht ausgefahrenen Armen vor Durchbiegung geschützt und gleitet auf Leichtlaufwalzen bis zum Hinteranschlag. Für den Schnitt senken sich die Arme ab, das geschnittene Blech fällt auf Förderbänder und wird nach hinten aus der Maschine transportiert. Eine aktivierbare Schrottweiche sortiert Restschnitte aus.
- Unterstützung eingelegter Bleche
- Präzise Einmessung am Hinteranschlag
- Vermeidung von Materialdurchbiegung
- Aktive Schrottweiche für Restschnitte
- Förderbandabfuhr zur Abstapelung
Pneumatische Blechhochaltung MAC X
Eine Blechhochhaltung mit Hochhaltetisch bietet eine erweiterte Lösung für das präzise Schneiden von Blechen an Schwingschnittscheren. Der Hochhaltetisch unterstützt das Blech vollständig und sorgt für eine noch stabilere Handhabung während des Schneidvorgangs. Dies ist besonders nützlich bei der Bearbeitung größerer Bleche, da der Tisch das Material auf seiner gesamten Fläche abstützt und somit das Verziehen oder Verrutschen des Blechs verhindert.
- Unterstützung von eingelegten Blechen
- Zur präzisen Einmessung am Hinteranschlag
- Verhindert die Eigendurchbiegung des Materials

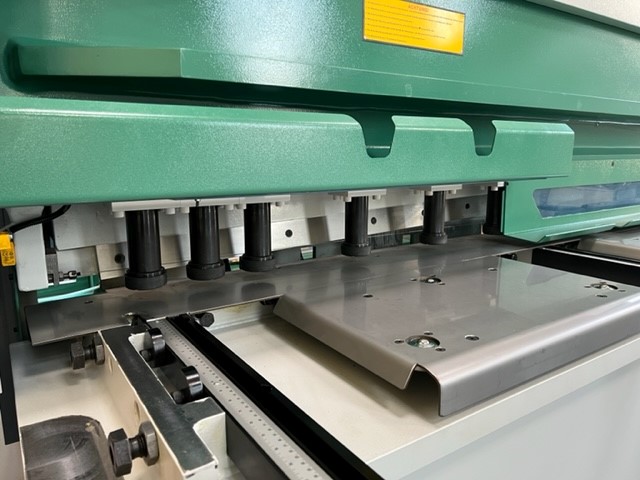

Schwingschnittschere mit hydraulischen Anti-Twist-Stempel
Ein Anti-Twist-System für eine Schwingschnittschere ist eine entscheidende Technologie, um Verwindungen oder Verformungen des Blechs während des Schneidvorgangs zu verhindern.
Besonders bei schmalen, dünneren Blechen kann es beim Schneiden ohne ein solches System zu unerwünschten Verdrehungen kommen, was die Qualität des Endprodukts beeinträchtigt.
Das Anti-Twist-System wirkt diesen Verformungen entgegen, indem es das Blech während des Schneidvorgangs stabilisiert. Eine Vielzahl hydraulischer Stempel drückt beim Schneiden von unten gegen den Blechstreifen und verhindert so das Herunter-Biegen nach unten.
