hydraulische 4-Walzen Rundbiege 4-Walzen-Konzept für vielseitiges Biegen und Runden mit hoher Präzision. Zwei zentral angetriebene Walzen ermöglichen kleinste Durchmesser bis 1,1-fach der Oberwalze. Einfache Bedienung über DNC- oder TouchCommand-Steuerung und digitale Anzeigen. Hydraulisches Klapplager für leichte Entnahme geschlossener Rohre. Wartungsarmes Konzept mit Torsionswelle und dauergeschmierten Lagern.
HEZINGER
hydraulische 4-Walzen Rundbiege
4-Walzen-Konzept für vielseitiges Biegen und Runden mit hoher Präzision.
Zwei zentral angetriebene Walzen ermöglichen kleinste Durchmesser bis 1,1-fach der Oberwalze.
Einfache Bedienung über DNC- oder TouchCommand-Steuerung und digitale Anzeigen.
Hydraulisches Klapplager für leichte Entnahme geschlossener Rohre.
Wartungsarmes Konzept mit Torsionswelle und dauergeschmierten Lagern.

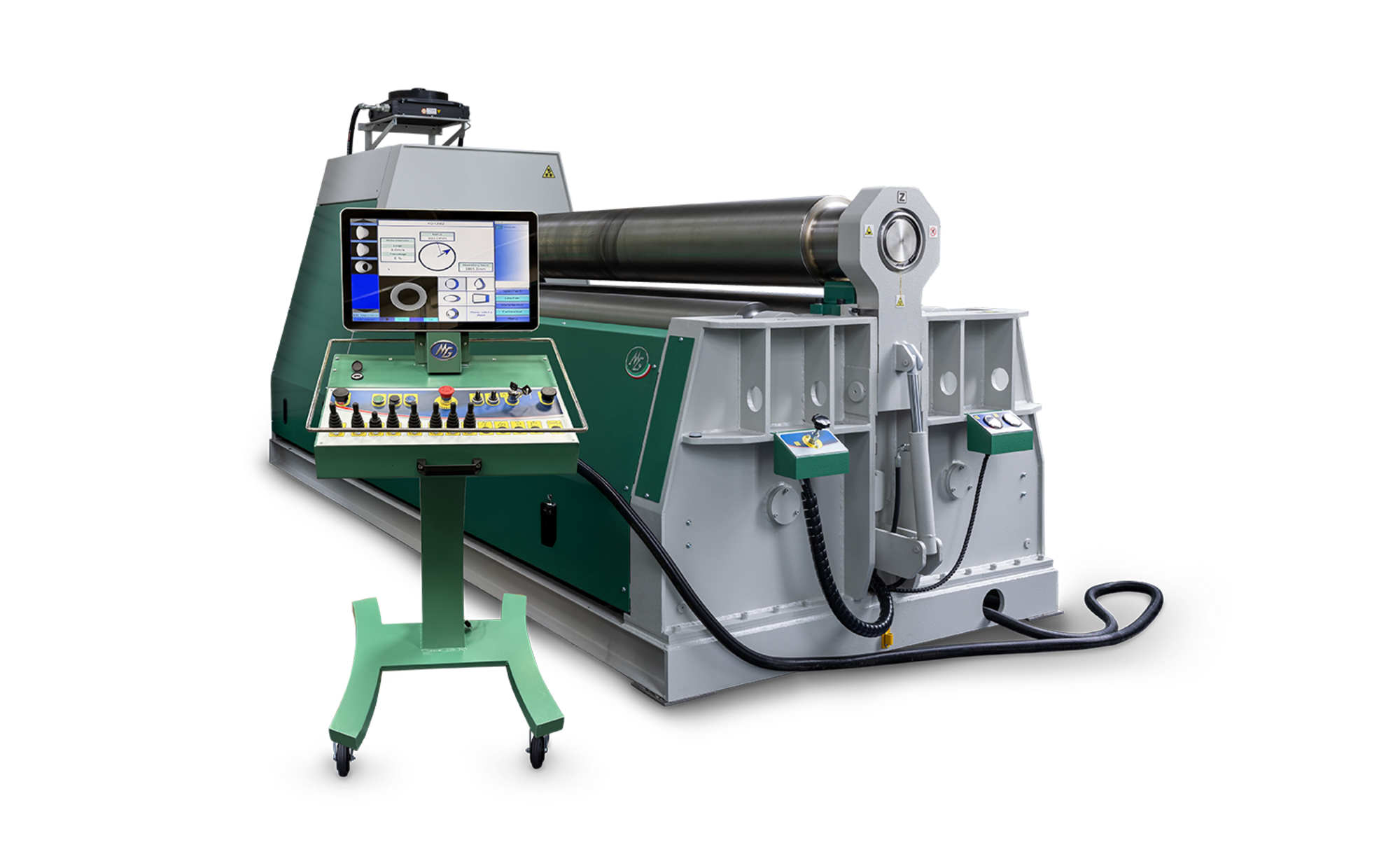

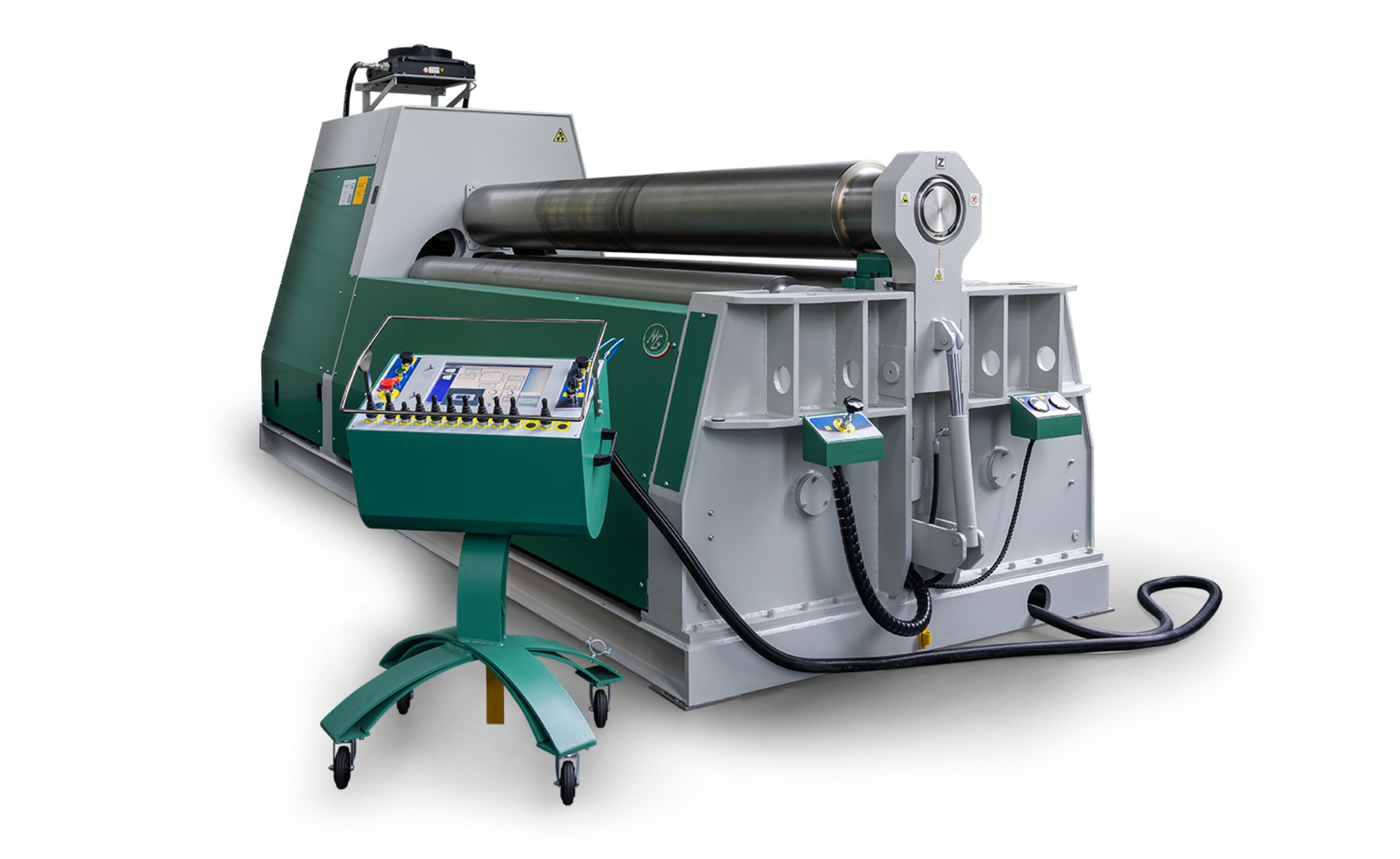

Hezinger BendLine Serie MG4R
Mit der CNC-gesteuerten 4-Walzen Rundbiegemaschine Hezinger BendLine Baureihe Serie MG4R erhalten Sie eine hydraulische Rundbiegemaschine mit 4 Walzen, die Ihnen beim Runden von Blech starke Unterstützung leistet. Mit dieser Maschinen können Sie Bleche in unterschiedlichsten Varianten runden und biegen; zum Zylinder, Konus, Röhren, Ellipsen, konische oder quadratische Rohrformen. Dabei ermöglichen 4 Walzen das Biegen engerer Radien, wobei kleinste Durchmesser, bis zum 1.1-fachen der Oberwalzengröße möglich sind.
Die 4-Walzen Rundbiegemaschine Hezinger BendLine Baureihe MG4R ist eine leistungsstarke 4-Walzen-Maschine, die Sie einfach und bequem über eine NEXUS oder TouchCommand-Steuerung und Kniehebel bedienen. Zwei zusätzliche Digitalanzeigen für die Seitenwalzen-Position erlauben Ihnen hohe Präzision. Mit hoher Verformkraft und großer Vielseitigkeit eignet sich die Hezinger BendLine Baureihe MG4R für die industrielle Fertigung der Blechbearbeitung. Bleche mit Stärken von 0,5 bis 250 mm und mit einer Arbeitsbreite von 500 bis 8.000 mm, für unterschiedlichste Bereiche des Stahl- und Metallbaus können mit unserer Rundbiegemaschine bearbeitet werden. Mit einfacher Bedienung, geringen Betriebskosten und einem wartungsarmen Maschinenkonzept bietet Ihnen die 4-Walzen Rundbiegemaschine von Hezinger leistungsstarke und wirtschaftliche Unterstützung.
Intuitive Bedienung und einfaches Materialhandling
Die 4-Walzen Rundbiegemaschinen der Hezinger BendLine Baureihe MG4R lassen sich einfach über eine EasyTouch oder eine TouchCommand-Steuerung bedienen. Sämtliche Parameter werden über die intuitive Benutzeroberfläche eingestellt. Eine Bibliothek an möglichen Biegeformen erleichtert Ihnen zudem die Einstellung.
Für die Zuführung der Bleche aller Art, bis zu einer Dicke von 250 mm, steht Ihnen ein Zuführtisch als Rollenbahn oder ein Zuführtisch mit angetriebenen Rollen und automatischer Blechausrichtung zur Verfügung. Ein hydraulisches Klapplager sorgt dafür, dass Sie die gerundeten, oft schweren Formen, einfach aus der Maschine entnehmen können.
Hohe Genauigkeit durch geführten Anbiege-Vorgang
Die Hezinger BendLine Baureihe MG4R ist eine hochmoderne CNC-gesteuerte Rundbiegemaschine, die Ihnen durch das 4-Walzen-Konzept auch den Anbiege-Vorgang stark vereinfacht, da die vierte Walze diesen weitestgehend übernimmt. Durch die beidseitige Anbiegung und die automatische Anpassung der Rotationsgeschwindigkeit von Innen- und Außendurchmesser, profitieren Sie von hoher Genauigkeit und großer Präzision beim Biegen, Zylinder oder Konus runden. Dabei sind kleinste Durchmesser bis zum 1.1-fachen der Oberwalzengröße möglich. Die beiden Seitenwalzen der 4-Walzen Rundbiegemaschine sind über Kniehebel so verstellbar, dass Sie die nötige Biegekraft mit der Zustellung ermöglichen.
Die Hezinger BendLine Baureihe MG4R bietet Ihnen optimale Kraftumsetzung, geringen Verschleiß und hohe Biege-Qualität.
Wartungsfreies Maschinenkonzept
Die leistungsstarke Torsionswelle der 4-Walzen Rundbiegemaschinen der Hezinger BendLine Serie MG4R sind wartungsfrei. Durch die Dauerschmierung aller Lager profitieren Sie von einem wartungsfreien Maschinenkonzept. Gehärtete Walzen sorgen für die hohe Verformkraft bei langer Lebensdauer. Die einfache Bedienung über die Maschinensteuerung und Zuführ- wie auch Entnahme-Hilfen geben Ihnen bei der 4-Walzen Rundbiegemaschine größtmögliche Unterstützung für einen produktiven und wirtschaftlichen Betrieb.
Ihre Vorteile mit dem Hezinger BendLine Baureihe MG4R
- 4-Walzen-Konzept bietet vielfältigste Biege- und Rundungsmöglichkeiten
- Hohe Präzision und Verformkraft, da zwei Zentralwalzen jeweils einzeln direkt über Hydromotoren angetrieben werden
- Kleinste Durchmesser bis zum 1.1-fachen der Oberwalzengröße
- Einfache Bedienung über DNC- oder TouchCommand-Steuerung sowie 2 Digitalanzeigen für die Seitenwalzenposition
- Hydraulisches Klapplager zur einfachen Entnahmen geschlossener Rohre
- Wartungsarmes Maschinenkonzept mit wartungsfreier Torsionswelle und dauergeschmierten Lagern
- Hohe Genauigkeit und große Präzision beim Biegen sowie Zylinder und Konus runden
Steuerung für Rundbiegemaschinen
DNC-Steuerung EasyCommand oder CNC-Steuerung TouchCommand
DNC-Steuerung mit TouchScreen Bedienfeld
- 3 CNC-Achsen: X-Seitenwalze links, Y-Seitenwalze rechts, Z-Rotation der Oberwalze
- 9 An-Aus-Achsen: Klapplager und weiteres optionales Zubehör wie seitliche und mittige Blechunterstützung
- Speicherkapazität für über 1.000 Biegeprogramme
Bedienung
- Werteingabe für jede Achse
- Teach-in: Manuelle Zustellung über Joysticks und Abspeicherung der Werte in die Steuerung
- Manuelle Bedienung der CNC-gesteuerten Maschine über Joysticks
CNC Grafik Steuerung mit TouchCommand PLUS +
- Materialbibliothek mit Verwaltung von Blechdicken, Material und Biegeverhalten
- Werkstückverwaltung für Grundformen wie Zylinder, Spiralen, Elypsen und andere Formen
- Praktisch unbegrenzter Programmspeicher für Produkte
Bedienung
- Manuelles Verfahren aller Achsen über die Bedienhebel der Steuerung
- Teach-In: Manuelle Zustellung über Joysticks und Abspeicherung der Werte in die Steuerung
- Auswahl der Blechparameter aus der Materialbibliothek zur Blechbearbeitung. Vorwahl der Biegeform aus der Werkstückverwaltung. Eingabe von Abmessungen (Radius, Längen, Durchmesser etc.). Automatisches Biegen des Musterteils und ggf. Eingabe der Korrekturwerte bei Abweichung vom Zieldurchmesser

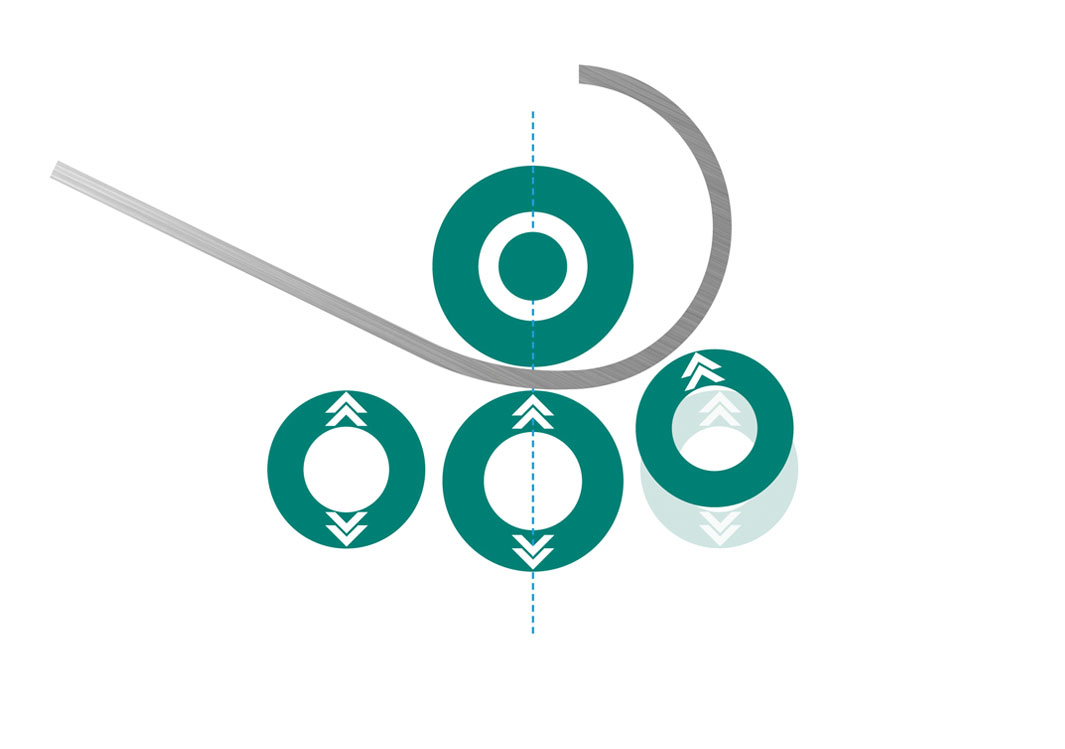

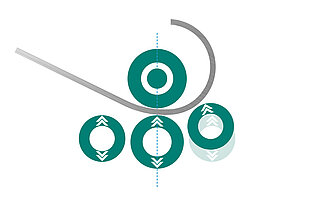

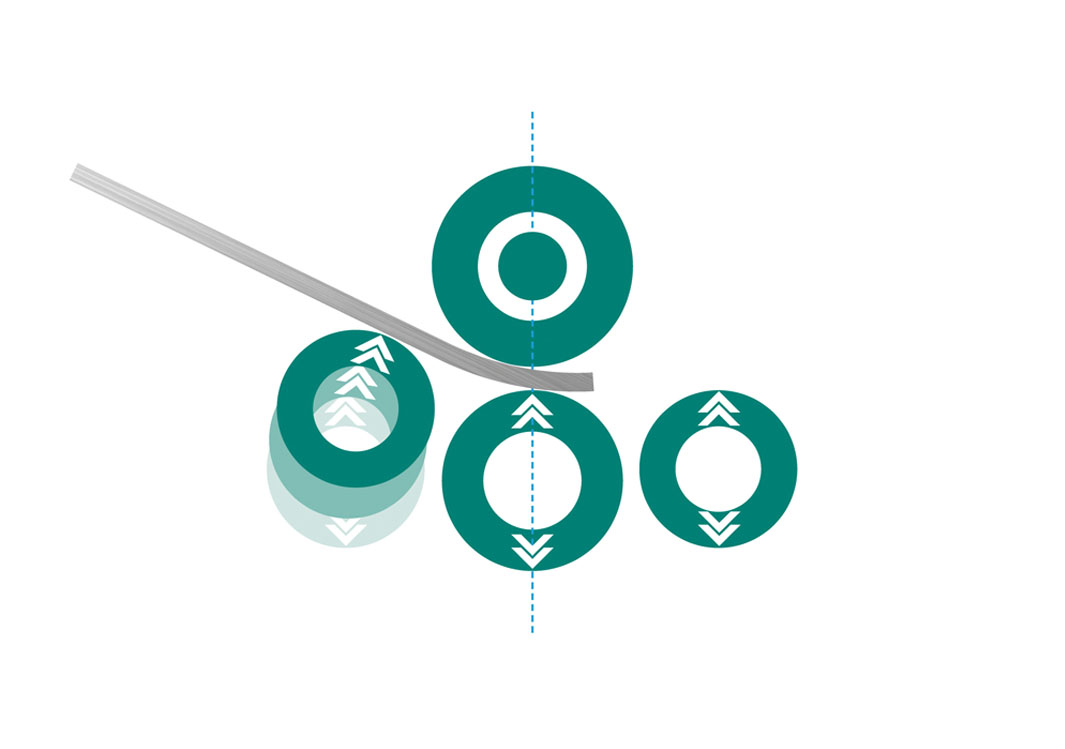

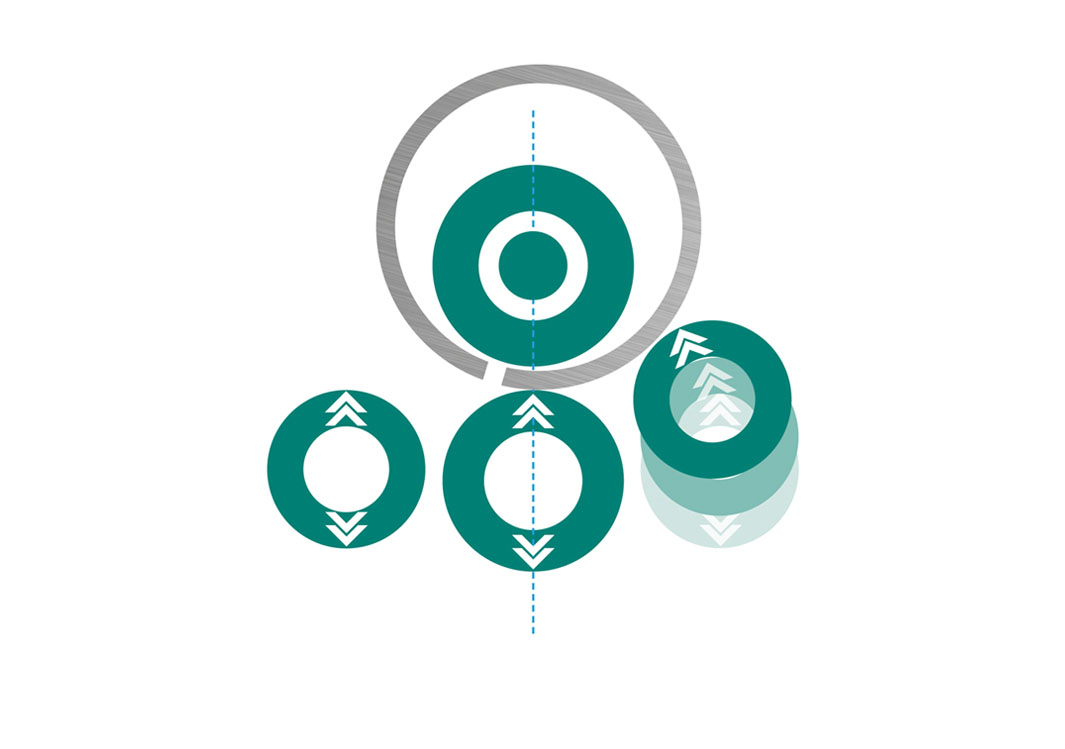

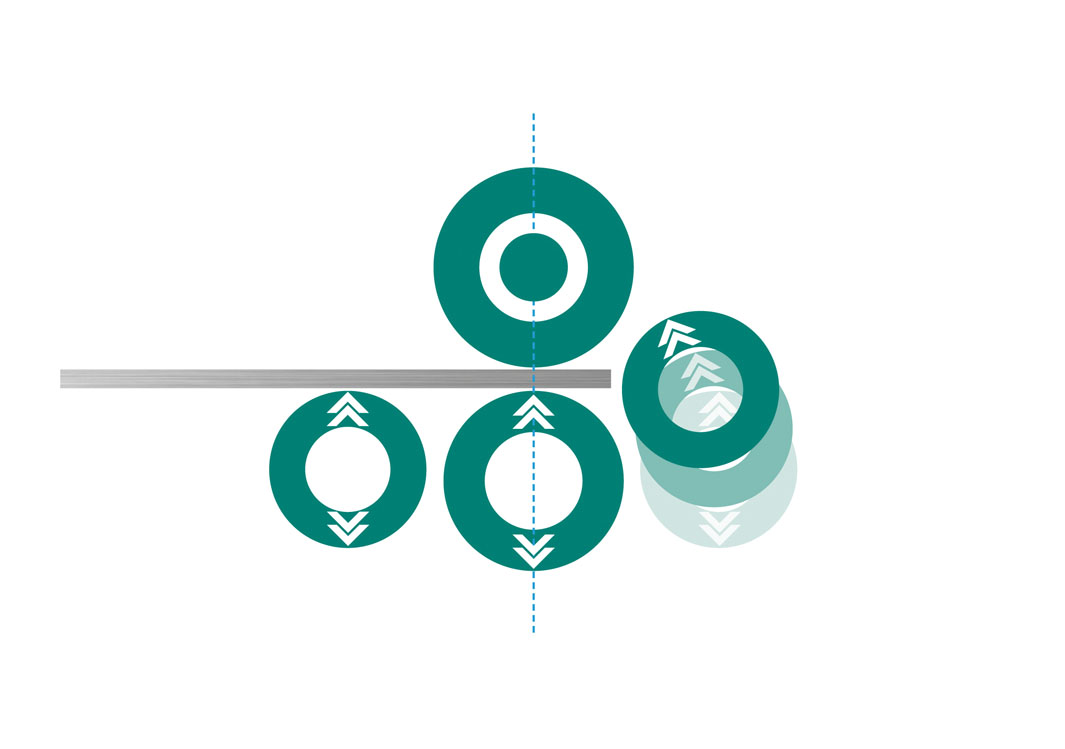

Biegeprinzip 4-Walzen
Rundbiegemaschine MG4R

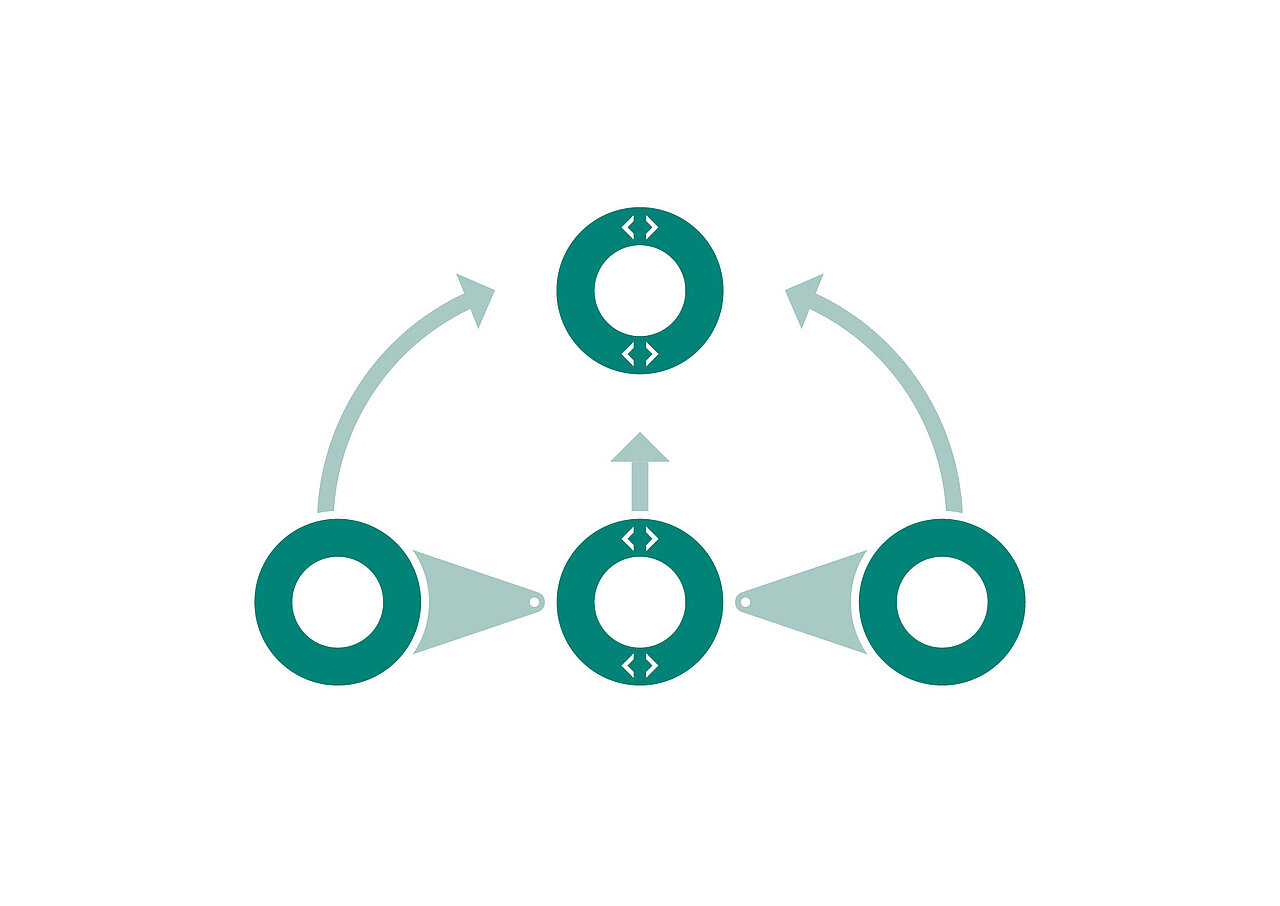

Walzen-Zustellung
- Die Zustellung der Seitenwalzen erfolgt über Kniehebel
- Optimale Kraftumsetzung
- Geringer Verschleiß und mehr Biegequalität

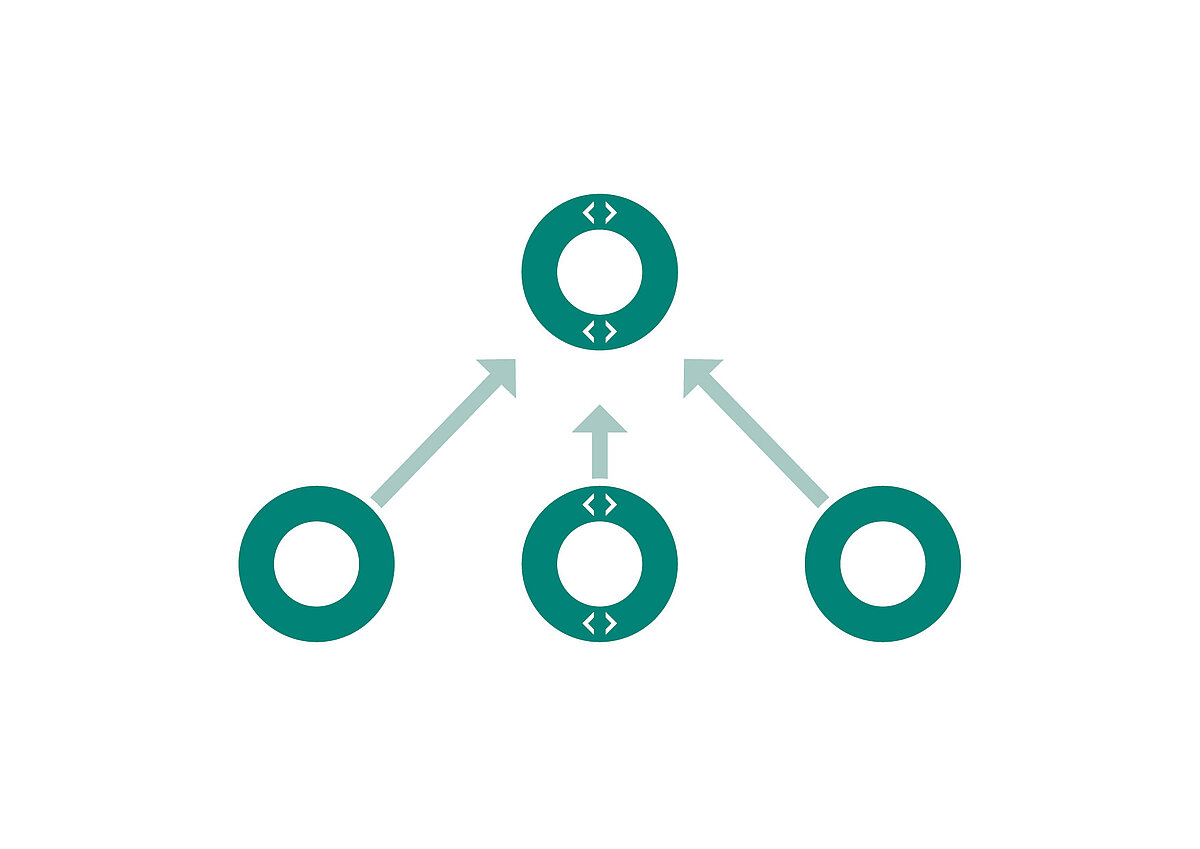

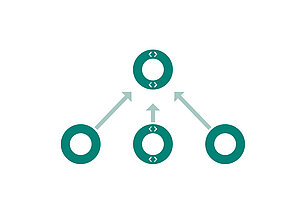

Gerade Walzen-Zustellung
Alternative Bauweise als MG4LG und MG4K
Statt der Zustellung über Kniehebel werden die 4-Walzen Rundbiegemaschinen auch als Modell MG4LG mit linear-geführten, geraden Walzen-Zustellung gebaut.
In der unteren Ausgangslage sind die Seitenwalzen näher an der Unterwalze – es können also kürzere Abwicklungen für beispielsweise Kreis-Segmente bearbeitet werden.

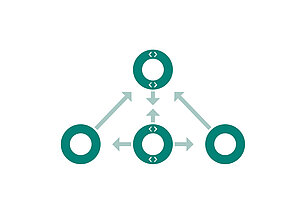

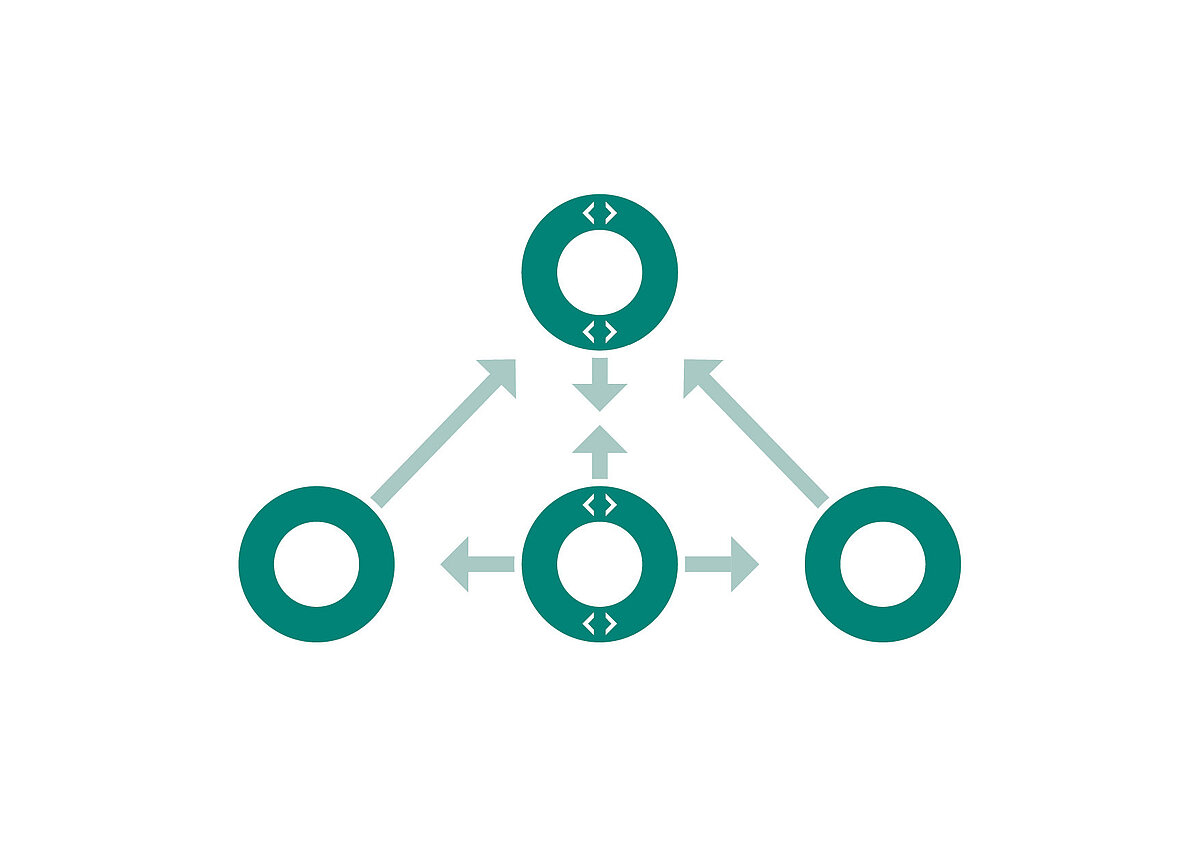

Mit der Baureihe MG4K wird zusätzlich die Unterwalze (horizontal) und die Oberwalze (vertikal) verfahrbar – das reduziert nochmals das gerade Anbiegeende.
Materialhandling – Blechhandling
für Rundbiegemaschine, Rundwalze, Einrollmaschine und Blechwalze
Innovative Automatisierung
Der Roboter übernimmt das präzise Einlegen und Positionieren der Bleche und sorgt so für höchste Effizienz und gleichbleibende Qualität im Rundbiegeprozess.
Optimierter Workflow
Das automatische Materialhandling ermöglicht ein schnelles, sicheres und ergonomisches Arbeiten – von der Zuführung bis zur Entnahme der fertig gebogenen Werkstücke.
Einfache Blechbearbeitung auch bei großen Blechen im Biegeprozess
- Hydraulische Blechabstützungen seitlich mit einem oder zwei Gelenken
- Hydraulische Stützmasten mittig zur Unterstützung des Materials beim Rundungsvorgang. Ansteuerung über Joystick am Bedienpult oder über die CNC-Steuerung
- Manueller Zuführtisch als Rollenbahn
- Motorischer Zuführtisch mit angetriebenen Rollen und automatischer Blechausrichtung
- Auswerfer für geschlossene Rohre
4-Walzen-Rundbiegemaschine

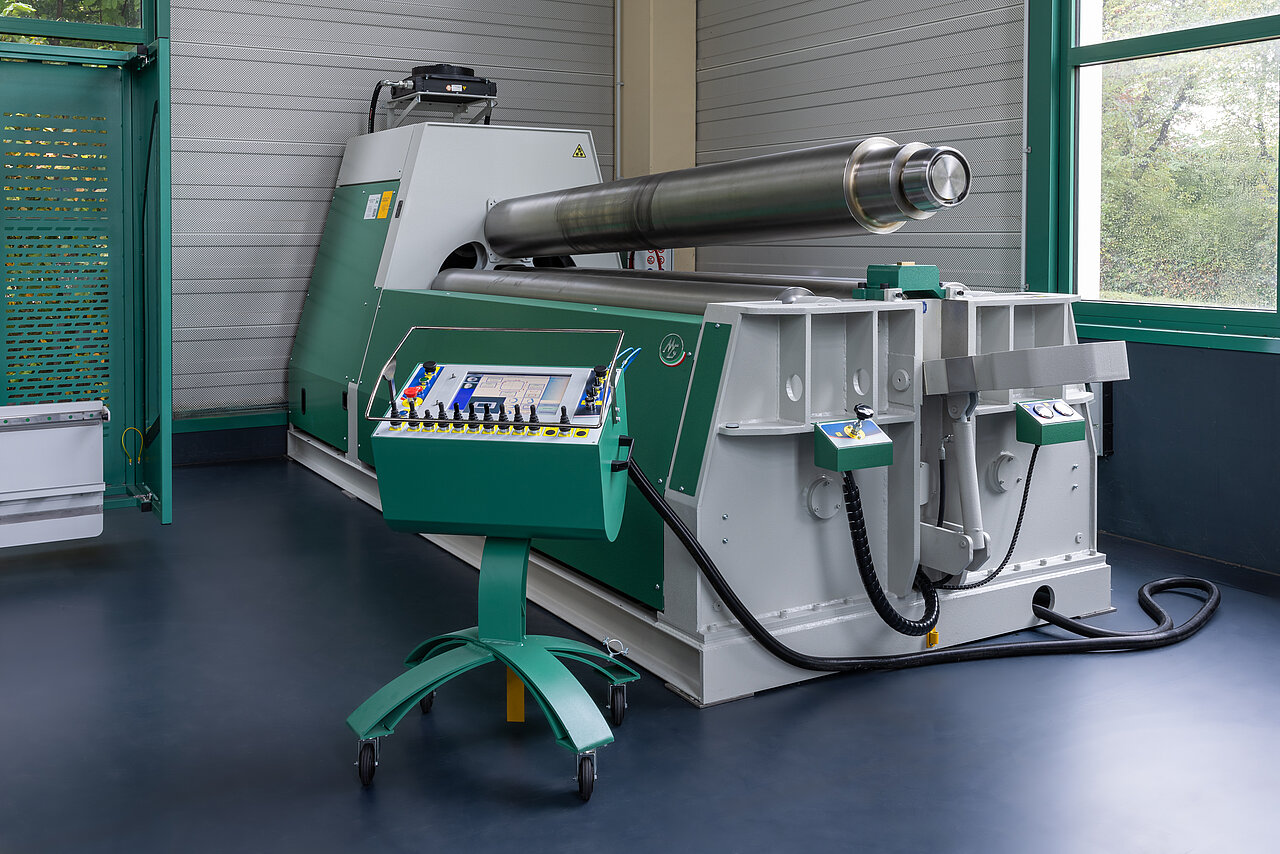

Allgemeine Beschreibung
4-Walzen-Rundbiegemaschinen sind vielseitige Werkzeuge in der Metallverarbeitung, welche oft in Werkstätten und Fertigungsanlagen eingesetzt werden. Diese Maschinen sind ideal zur Blechbearbeitung geeignet. Mit diesen Maschinen können Metallbleche und -profile präzise gebogen und geformt werden. In diesem Text werden wir näher auf die Vorteile und Anwendungen einer 4-Walzen-Rundbiegemaschine eingehen.
Die Vorteile einer CNC-gesteuerten 4-Walzen-Rundbiegemaschine
- Präzise Biegeergebnisse: Eine 4-Walzen-Rundbiegemaschine bietet eine hohe Präzision beim Biegen von Metall. Die vier Walzen sorgen für eine gleichmäßige Verteilung der Biegekräfte, was zu exakten Ergebnissen führt.
- Flexibilität: Diese Maschinen sind äußerst vielseitig und können eine breite Palette von Metallarten und -dicken verarbeiten. Dies macht sie ideal für verschiedene Branchen, einschließlich der Herstellung von Behältern, Rohren, Schienen und mehr.
- Effizienz: 4-Walzen-Rundbiegemaschinen sind in der Lage, Metall in einem Durchgang zu biegen, was Zeit und Arbeitskosten spart. Dies trägt zur Steigerung der Gesamteffizienz Ihrer Fertigungsprozesse bei.
- Weniger Materialverlust: Dank der präzisen Biegefunktionen dieser Maschinen wird der Materialverlust minimiert. Dies ist besonders wichtig, wenn teure oder schwer zu beschaffende Metalle verwendet werden.
- Weniger Nachbearbeitung: Die hochwertigen Biegeergebnisse erfordern in der Regel weniger Nachbearbeitung, was die Gesamtkosten weiter senkt.
Anwendungen einer 4-Walzen-Rundbiegemaschine
- Herstellung von Konstruktionselementen: 4-Walzen-Rundbiegemaschinen werden oft in der Herstellung von Bauelementen wie Stahlträgern und Trichtern verwendet.
- Fertigung von Behältern: Die Maschinen sind ideal für die Herstellung von zylindrischen Behältern, Tanks und Druckbehältern.
- Fertigung von Rohren: Sie können verwendet werden, um Metallrohre für verschiedene Anwendungen herzustellen, einschließlich der Öl- und Gasindustrie.
- Schienen- und Schienenherstellung: 4-Walzen-Rundbiegemaschinen sind unverzichtbar für die Herstellung von Schienen und Schienensystemen.
- Wenn Sie nach einer zuverlässigen 4-Walzen-Rundbiegemaschine suchen, sind wir Ihr Partner. Wir bieten hochwertige Maschinen, die Ihre Anforderungen an Präzision und Effizienz erfüllen - mit einem guten Angebot an Zubehör. Kontaktieren Sie uns heute, um mehr über unsere Produkte und Dienstleistungen zu erfahren und wie sie Ihre Fertigungsprozesse optimieren können.
