schwere hydraulische Industrie-Abkantpresse bis 500 to Presskraft
Perfekter , praktisch unbegrenzte Ausstattungs-Möglichkeiten.
Abkantmaschinen
Moderne Abkantmaschinen bieten maximale Präzision, einfache Bedienung und eine lange Lebensdauer. Die Hezinger PressLine Baureihe PRCN geht noch einen Schritt weiter: Bereits in der Grundausstattung verfügt die Maschine über umfangreiche Funktionen, die bei Bedarf durch spezielle Erweiterungen ergänzt werden können.

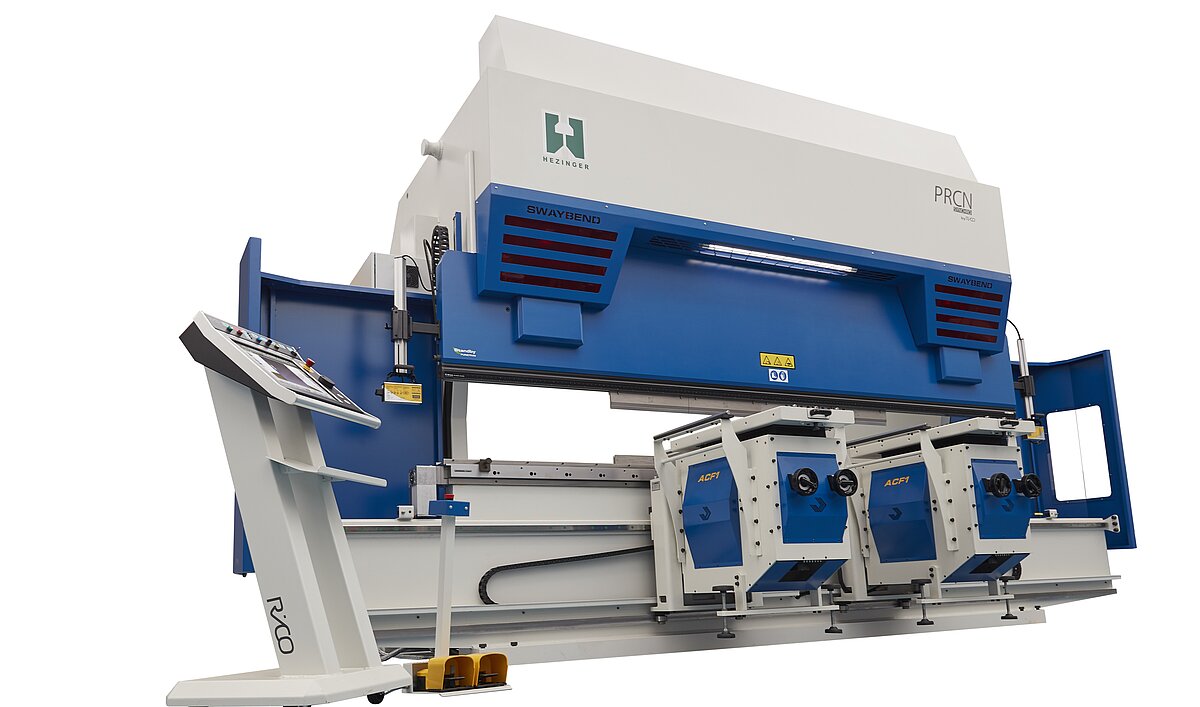

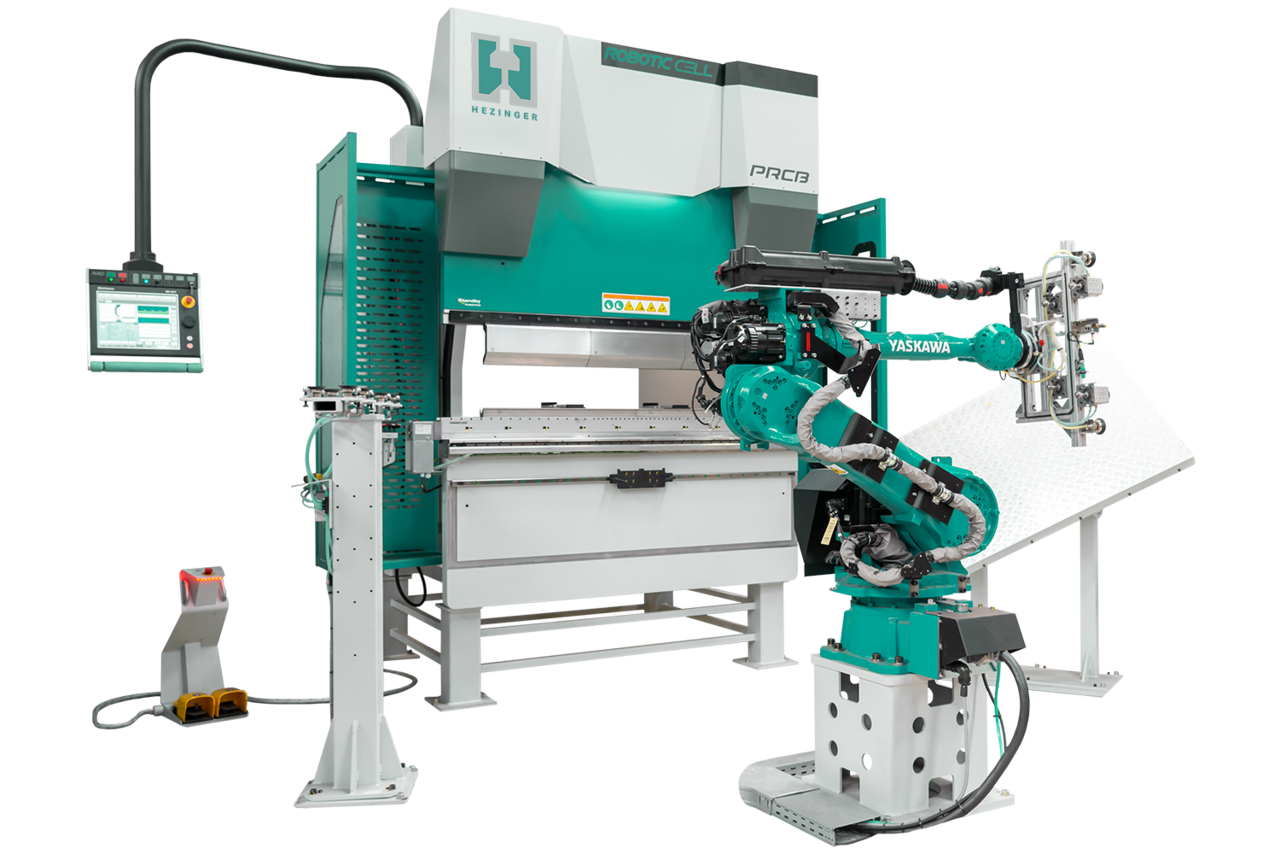

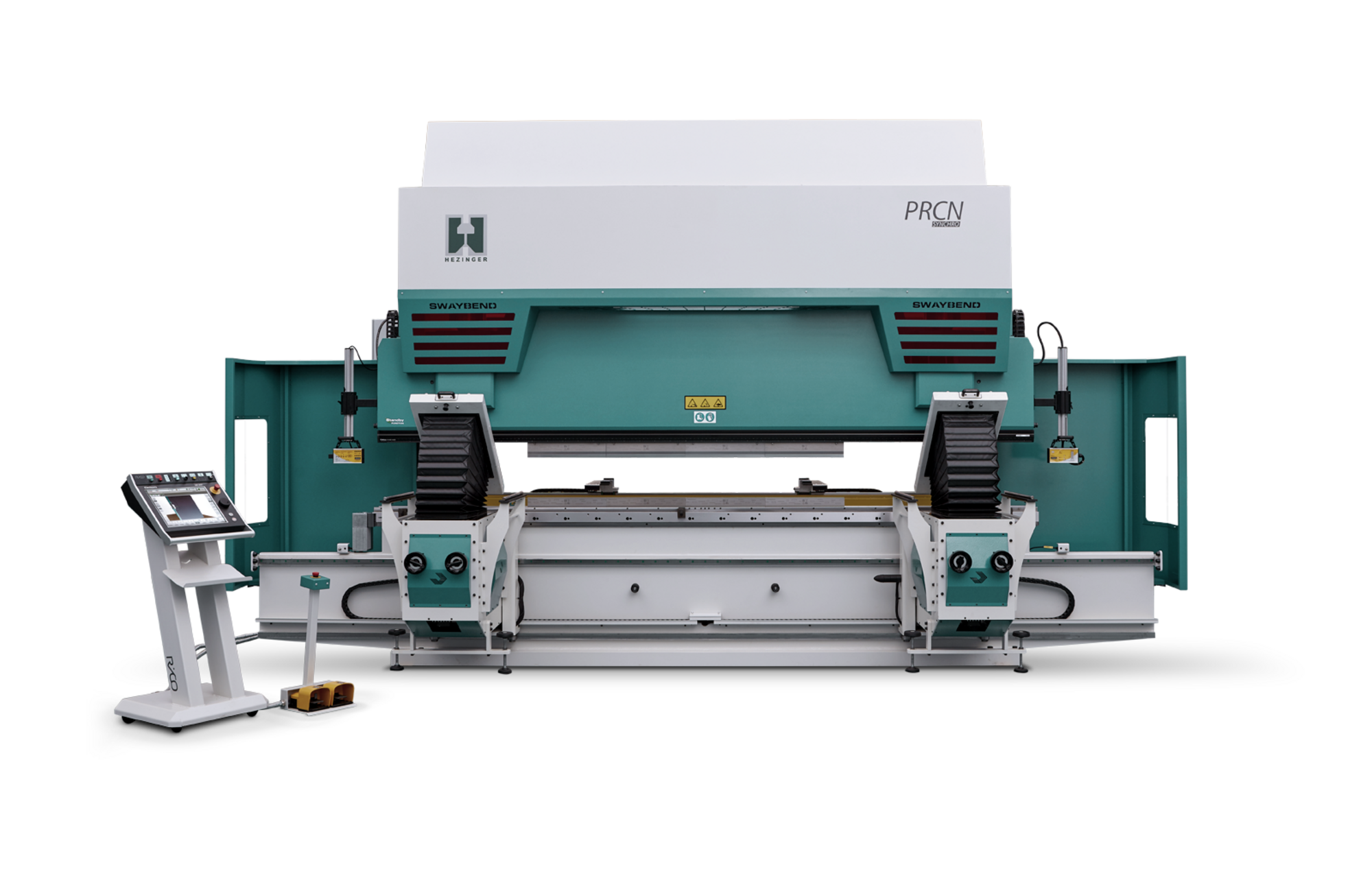

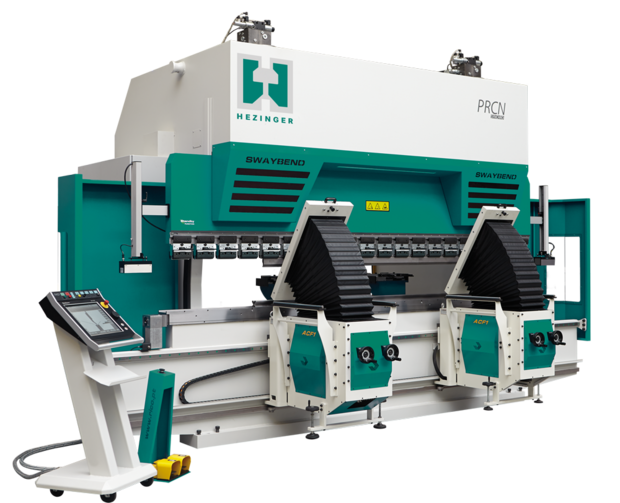

Die CNC-gesteuerte Abkantmaschine PRCN eignet sich sowohl für kleine als auch größere Losgrößen und bearbeitet Blechstücke unterschiedlichster Größen mit hoher Genauigkeit und Sicherheit. Damit ist sie ideal für Serienfertigung ebenso wie für anspruchsvolle Einzelteile.
Die PressLine PRCN ist in zwei Maschinenvarianten erhältlich:
- PRCN-Design: Maschinen mit höheren Biegebreiten und Presskräften, ideal für große Werkstücke
- Bedienung wahlweise über ein hängendes Bedientableau oder ein fahrbares Bedienpult – für maximale Flexibilität am Arbeitsplatz
Mit der Hezinger PressLine PRCN erhalten Anwender eine leistungsstarke und vielseitige CNC-Abkantmaschine, die höchste Präzision, Bedienkomfort und Anpassungsfähigkeit in der Blechbearbeitung vereint.
Sicherheit und Präzision durch einfache Bedienung
Die Abkantmaschine der Hezinger PressLine PRL/PRCN bietet eine hochmoderne Steuerung, die wahlweise über eine optionale CNC-Steuerung oder ein intuitives Bedienpult erfolgt. Diese Steuerung ermöglicht dem Anwender eine besonders anschauliche und benutzerfreundliche Bedienung. Über das LCD-Farbdisplay des Touch-Screens wird der gesamte Bearbeitungsprozess durch eine 3D-Simulation visualisiert, was die Planung und Durchführung der Biegeprozesse erheblich erleichtert.
Die Abkantmaschine überzeugt durch ihre automatische Berechnung von Biegefolgen und programmierbaren Biegeprogrammen, die eine einfache und präzise Anwendung ermöglichen. Zusätzlich berechnet die Steuerung der Maschine automatisch die Presskräfte, Biegetoleranzen, Prägekraft, Bombiereinstellungen und Werkzeugsicherheitseinstellungen. Diese intelligenten Funktionen machen die Abkantmaschine besonders effizient und benutzerfreundlich.
Für eine sichere Bedienung wird die Abkantmaschine über einen Fußschalter gesteuert, was eine einfache und schnelle Auslösung der Biegevorgänge erlaubt. Darüber hinaus sorgt ein Sicherheitslaser an der Front und eine Lichtschranke an der Rückseite der Hezinger PressLine PRL/PRCN für zusätzlichen Schutz des Bedieners. Diese sicherheitsrelevanten Funktionen sind integraler Bestandteil des Designs und gewährleisten, dass die Abkantmaschine sowohl sicher als auch effizient arbeitet.
Die Abkantmaschine der Hezinger PressLine PRL/PRCN ist damit eine optimale Wahl für alle, die auf der Suche nach einer leistungsfähigen, präzisen und sicheren Maschine für ihre Biegearbeiten sind. Mit ihren vielseitigen Steuerungsoptionen und den umfangreichen Sicherheitsfunktionen bietet sie eine herausragende Kombination aus Benutzerfreundlichkeit, Effizienz und Schutz, die in der modernen Blechbearbeitung unverzichtbar ist.
Optionale CNC-Steuerung
Die Abkantmaschinen der Baureihe Pressline PRCN können mit einer optionalen CNC-Steuerung ausgestattet werden. Diese unterstützt den Anwender noch mehr bei der Abkant-Arbeit. Darüber hinaus können die CNC-gesteuerten Abkanmaschinen im Gegensatz zu manuell gesteuerten und überwachten Maschinen zeitlich nahezu unbegrenzt eingesetzt werden. Bei der Abkantmaschine Hezinger PressLine Baureihe PRCN wählen Sie aus einer Linie, die Ihnen hinsichtlich Leistung und zu bearbeitenden Materialien eine enorme Vielfalt bietet und über weitere Funktionen noch dazu eine Bandbreite an funktionellen Möglichkeiten.
Flexible Werkzeugklemmung und Sway-Bend
Die Abkantmaschine der Hezinger PressLine PRL bietet Ihnen maximale Flexibilität und Anpassungsfähigkeit bei der Werkzeugklemmung. Ob manuell, pneumatisch oder hydraulisch – Sie haben die Wahl, die Werkzeugklemmung ganz nach Ihren Bedürfnissen und Präferenzen auszuwählen. Diese Flexibilität ermöglicht es Ihnen, den Werkzeuglieferanten Ihrer Wahl zu nutzen und die Abkantmaschine optimal auf Ihre spezifischen Anforderungen abzustimmen.
Ein herausragendes Merkmal dieser Abkantmaschine ist das innovative Sway-Bend-System. Dieses System stellt sicher, dass der Biegebalken der Abkantmaschine stabil gestützt ist und über hydraulische Zylinder mit im Ölbad liegenden Kugelgelenken befestigt wird. Diese Konstruktion bietet nicht nur eine außergewöhnlich präzise Bewegung, sondern auch die Möglichkeit, den Oberbalken der Abkantmaschine programmierbar um bis zu +/- 50 mm schrägzustellen. Diese Funktion verleiht Ihnen noch mehr Flexibilität und Kontrolle bei der Blechbearbeitung, was besonders bei komplexen Biegeaufgaben von großem Vorteil ist.
Mit der Abkantmaschine der Hezinger PressLine PRL investieren Sie in eine Maschine, die durch ihre Vielseitigkeit, Präzision und Sicherheitsmerkmale überzeugt. Diese Abkantmaschine ist ideal für Anwender, die höchste Ansprüche an die Flexibilität und Effizienz ihrer Blechbearbeitungsprozesse stellen und dabei nicht auf modernste Technik und Zuverlässigkeit verzichten möchten.
Vielseitige Arbeitserleichterung für hohe Wirtschaftlichkeit
Die Abkantmaschine Hezinger PressLine PRCN ist eine produktive Maschine, die an Ihren Bedarf hinsichtlich Länge, Leistung und Ausstattung angepasst wird. Eine pneumatische Auflage am Hinteranschlag sorgt für das plane Liegen des Blechs. Die vorderen Auflagearme, ca. 500 mm lang, sind frei positionierbar. Optional bietet Ihnen die Abkantmaschine höhenverstellbare Auflagearme mit Mess-Skala, die komplett auf der Linearführung gelagert sind, mit Kugelrollen zur besseren Blechführung.
Die Blechdickenmessung der Abkantmaschine wird über die CNC-Hydraulik über die Abtastung durch das Oberwerkzeug vor der Biege-Eintauchung durchgeführt. Der selbstzentrierende Tisch (in PRCN in Grundausstattung enthalten) unterstützt Sie bei der präzisen Arbeit. Über ein optionales Winkelmessgerät erhöhen Sie darüber hinaus die Arbeitsgeschwindigkeit in der präzisen Bearbeitung. Dabei können Sie bei der Hezinger Abkantmaschine aus einer elektronischen Winkelkorrektur mit digitaler Übertragung der Daten an die Steuerung oder einem vollautomatischen Winkelmess-System mit Laser und Kamera wählen. Die Abkantpresse Hezinger PressLine PRL ist so konzipiert, dass Sie – egal welche Losgrößen Sie fahren – hinsichtlich Produktivität und Wirtschaftlichkeit immer die optimale Entscheidung treffen.
Bei Hezinger haben Sie die Wahl
Wirtschaftlichkeit, Sinnhaftigkeit und Qualität sind die Prämissen, die wir uns in der Konzeption der Hezinger-Maschinen immer vor Augen halten. Daher erhalten Sie sämtliche Abkantpressen mit flexibel wählbarem Werkzeug.

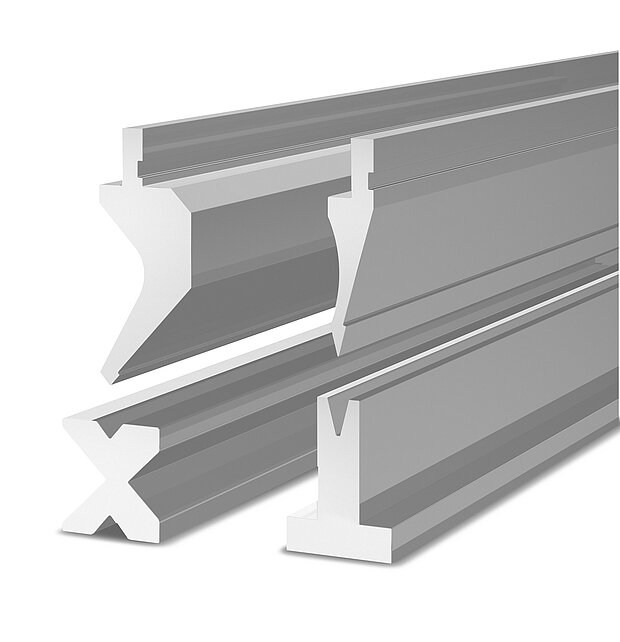

Ob für SYSTEM oder für WILA-Klemmung – mit hydraulischen CNC-Abkantpressen von Hezinger entscheiden Sie sich nicht für ein Werkzeugsystem. Je nach Bedarf können Sie bestehende Werkzeuge auf unseren Maschinen nutzen oder teilweise sogar kombinieren. Denn an diesem Punkt möchten wir Ihnen die Wahl lassen und Sie vor doppelten Investitionen in Systemwerkzeuge bewahren. Lassen Sie sich beraten!
Möchten Sie persönlich zu unserer Abkantpresse beraten werden?
Jetzt Kontakt aufnehmen!
Ihre Vorteile mit der Abkantmaschine PRCN
- Gehärtete Kugelumlaufspindeln und gehärterer Führungsschlitten
- Schwere Linearführung mit großem Kugelschlitten
- 4 gesteuerte CNC-Achsen, 2 manuelle Achsen
- Frontschutz über Sicherheitslaser
- Rückseite durch Lichtschranke geschützt
- Steuerung über CNC oder LCD Touch-Display und Fußschalter
- Selbstzentrierender Tisch
- Programmierbare Schrägstellung des Oberbalkens +/- 50 mm
- Werkzeugklemmung manuell, hydraulisch oder pneumatisch
- Stabile, schwere Stahlkonstruktion
Abkantpressen-Steuerungen von DELEM
für Gesenkbiegepresse, Kantbank und Biegepresse

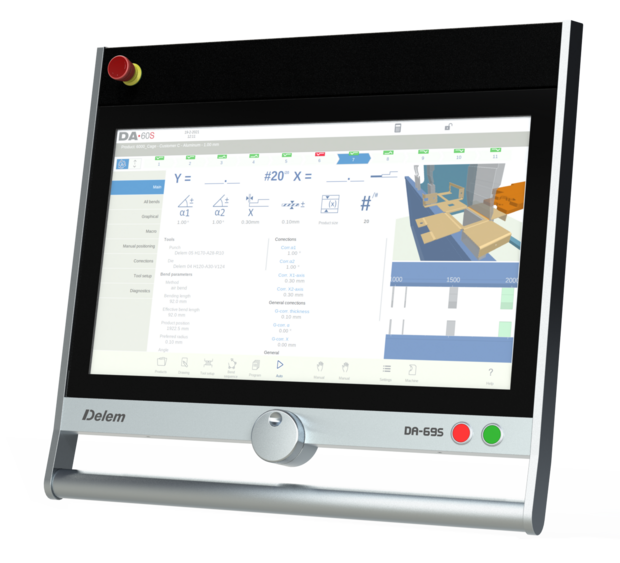

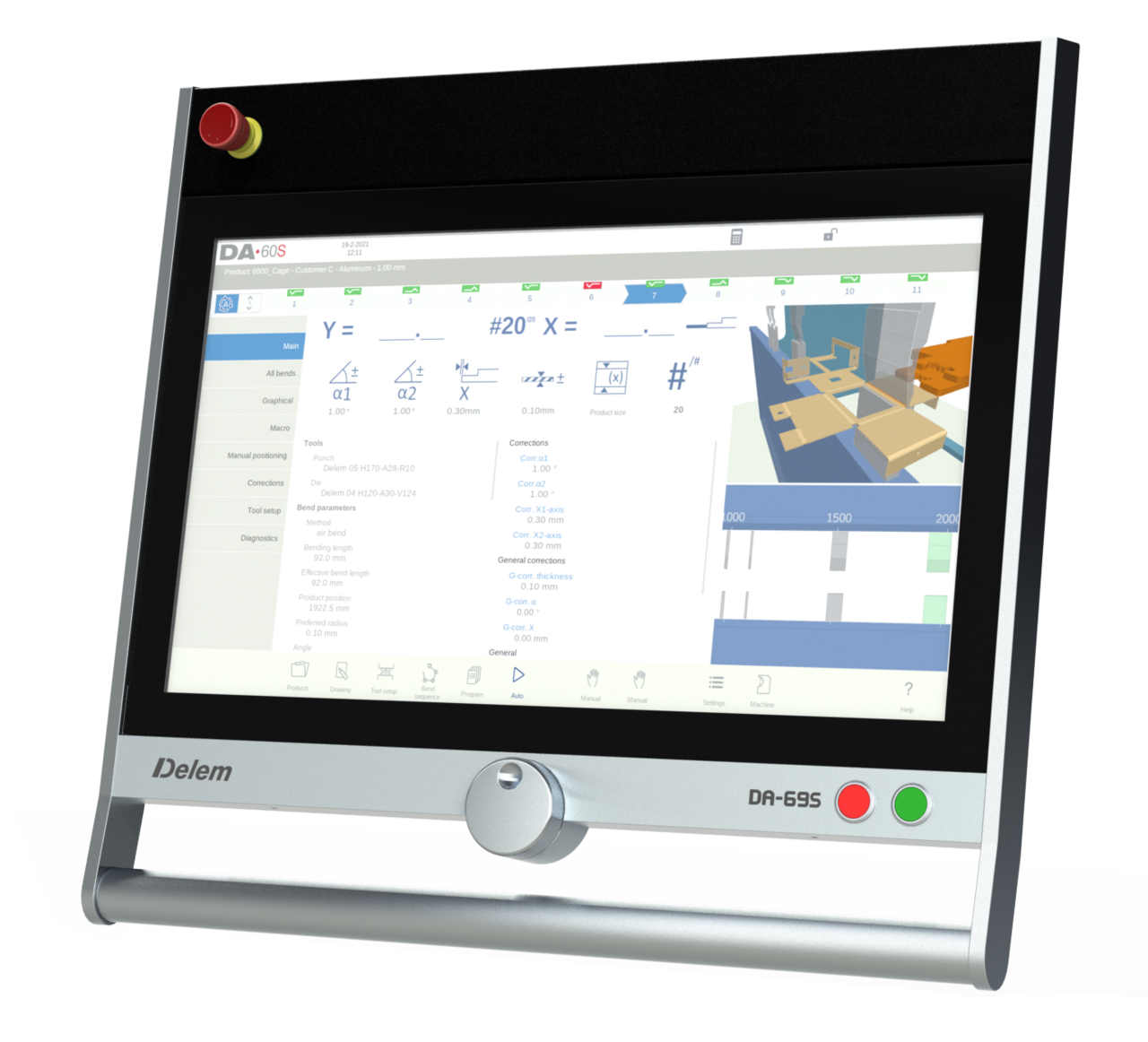

CNC-Steuerung
DA69S
3D-Grafik 24"-TouchScreen
- Touchscreen 24" TFT-Bildschirm
- Speicherkapazität: 4 GB
- 3D-Darstellung Simulation + Produktion
- USB- und Ethernet-Schnittstelle
- Internet-, Email- und PDF-Viewer
Programmierfunktionen
- Alphanumerische Produktbenennung
- 2D/3D-Grafische Programmierung
- 2D/3D-Produkt-Darstellung
- Grafische Produkt- und Werkzeugwahl
- Suchfilter für Produkte/Werkzeuge
- Programmierbare Materialeigenschaften
- Flachdrücken, Radiusprogrammierung
- Automatische Berechnung einer Biegefolge in 2D und 3D
- Leichtes Tauschen/Ändern der Biegefolge
- Produktzähler
Werkzeuge
- Grafische Werkzeugkonfiguration
- Mehrfach Werkzeugstationen
- Werkzeugsegmentierung
- Freie grafische Werkzeugprogrammierung
- Flachdrück- und Radiuswerkzeuge
- Unterstützung Werkzeugadapter
Berechnete Funktionen
- 3D Kollisionskontrolle
- Presskraft und Biegetoleranz
- Einstellung der Bombierung
- Prägekraft, Flachdrücken
- Biegetoleranztabelle
- Datenbestand gelernte Winkelrorrektur
- Abwicklung gestreckte Länge

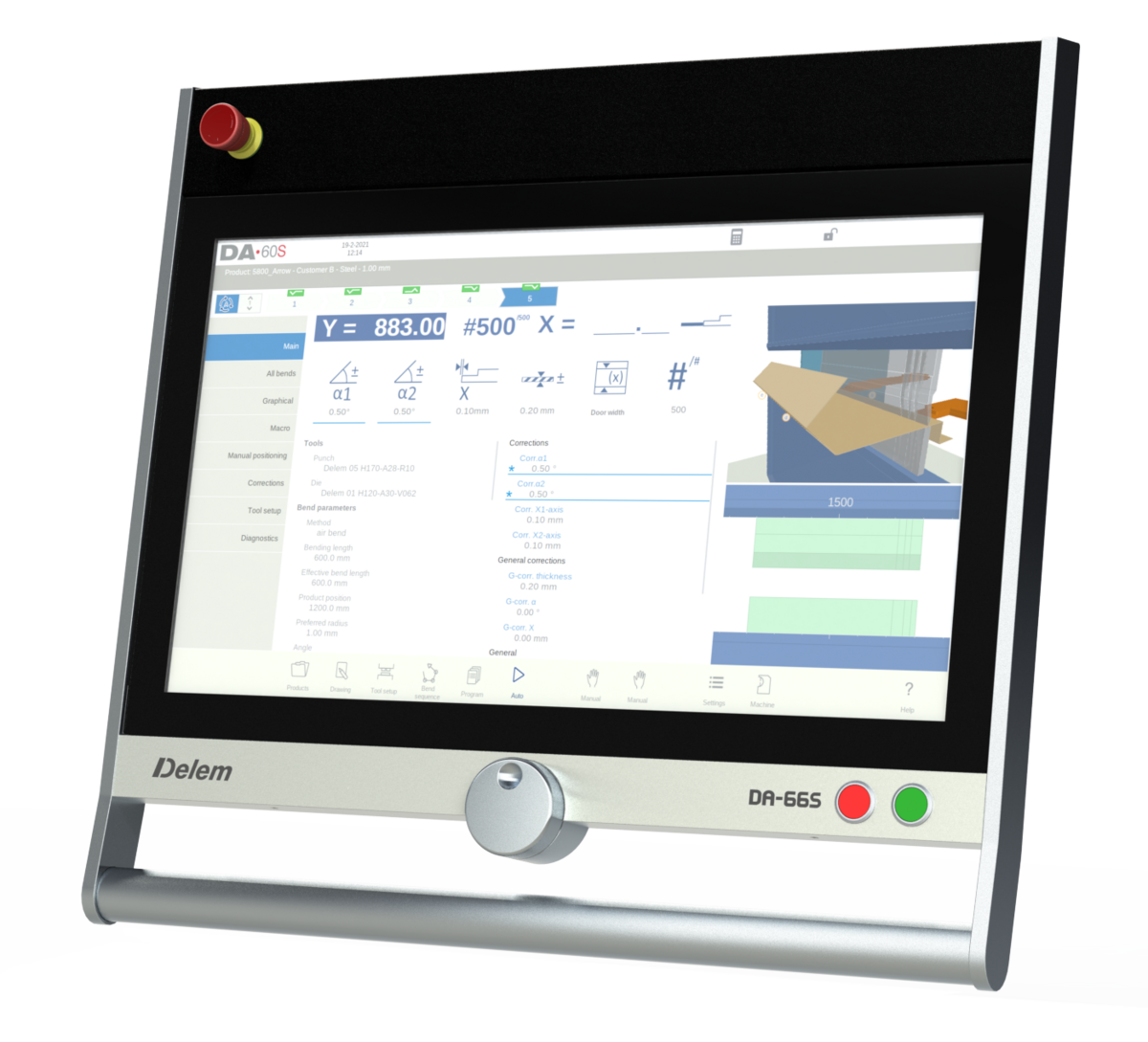

CNC-Steuerung
DA66S
2D-Grafik 24"-TouchScreen
- Touchscreen 24" TFT-Bildschirm
- Speicherkapazität 4 GB
- 2D grafischer Ablauf / 3D Simulation
- USB- und Ethernet-Schnittstelle
- Automatische Kollisionserkennung
Programmierfunktionen
- Alphanumerische Produktbenennung
- 2D-Grafische Programmierung und Darstellung
- Grafische Produkt- und Werkzeugwahl
- Suchfilter für Produkte/Werkzeuge
- Programmierbare Materialeigenschaften
- Flachdrücken, Radiusprogrammierung
- Automatische Berechnung einer Biegefolge
- Leichtes Tauschen/Ändern der Biegefolge
- Produktzähler
Werkzeuge
- Grafische Werkzeugkonfiguration
- Mehrfach Werkzeugstationen
- Werkzeugsegmentierung
- Freie grafische Werkzeugprogrammierung
- Flachdrück- und Radiuswerkzeuge
- Unterstützung Werkzeugadapter
Berechnete Funktionen
- Werkzeug Sicherheitszonen
- Presskraft und Biegetoleranz
- Einstellung der Bombierung
- Prägekraft, Flachdrücken
- Biegetoleranztabelle
- Datenbestand gelernte Winkelkorrektur
- Abwicklung: gestreckte Länge

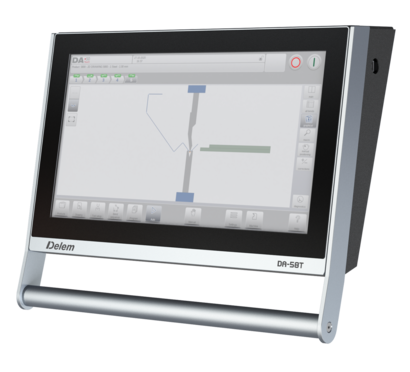

CNC-Steuerung
DA58TX
2D-Grafik 18,5"-TouchScreen
- Touchscreen 18,5" TFT-Bildschirm
- Speicherkapazität 1 GB
- USB- und Ethernet-Schnittstelle
Programmierfunktionen
- Alphanumerische Produkt-Benennung
- Produktprogrammierung und -Darstellung in wirklicher Größe
- Automatische Berechnung einer Biegefolge
- Flachdrück- und Radius-Programmierung
- Graphische Produkt- und Werkzeugauswahl
- Programmierbare Materialeigenschaften
- Programmierbare Achsengeschwindigkeit
- Freie Materialprogrammierung
- Suchfilter für Produkte / Werkzeuge
- Produktzähler
Werkzeuge
- 99 Stempel / 99 Matrizen
- Freie grafische Werkzeugprogrammierung
- Flachdrückwerkzeuge
- Radiuswerkzeuge
Berechnete Funktionen
- Werkzeug-Sicherheitszonen
- Presskraft und Biegetoleranz
- Einstellung der Bombierung
- Entwickelte Länge - Zuschnitt
- Prägekraft oder Flachdrücken
- Automatische Rundbiegeberechnung
- Biegetoleranztabelle
- Datenbestand gelernte Winkelkorrektur

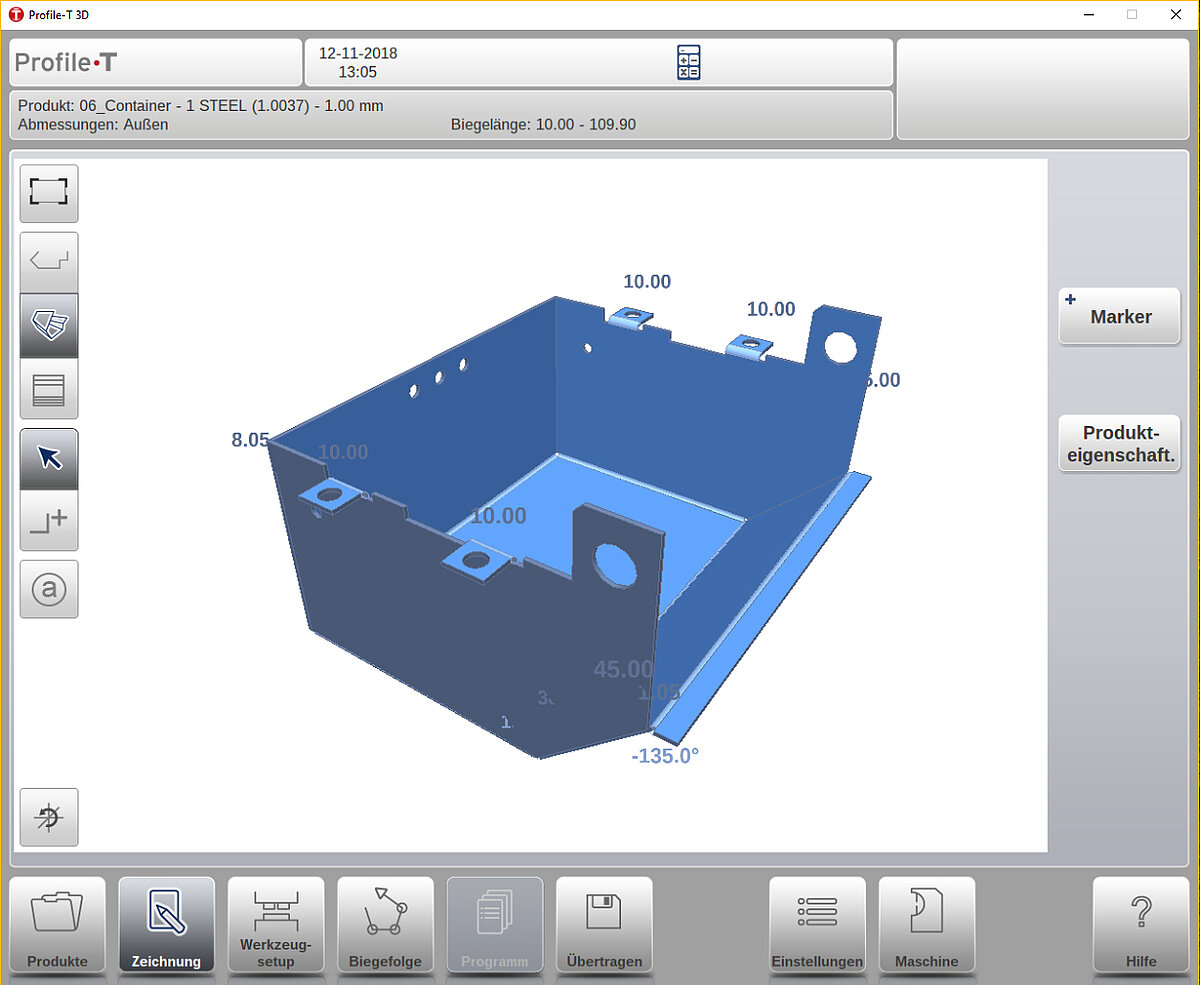

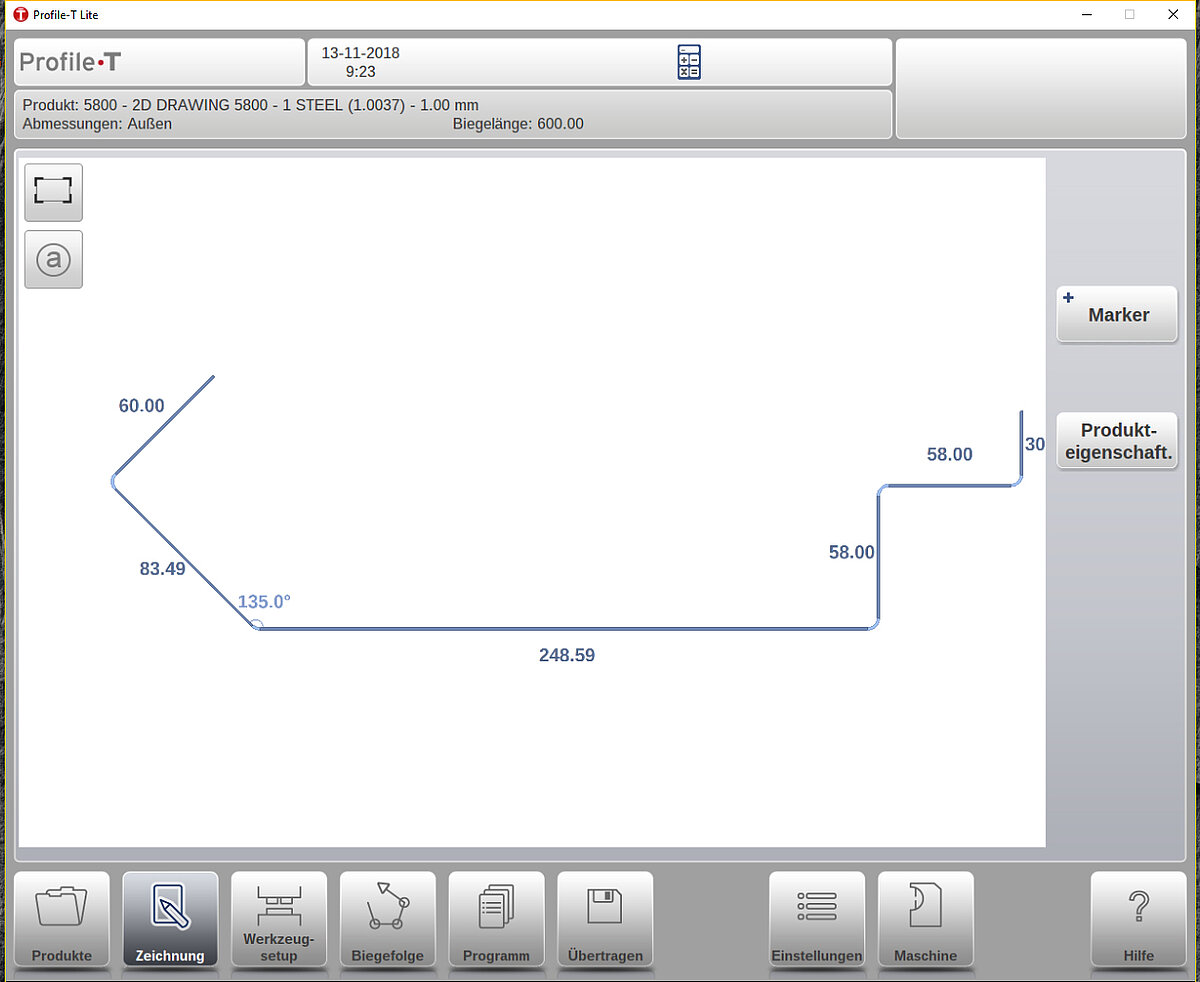

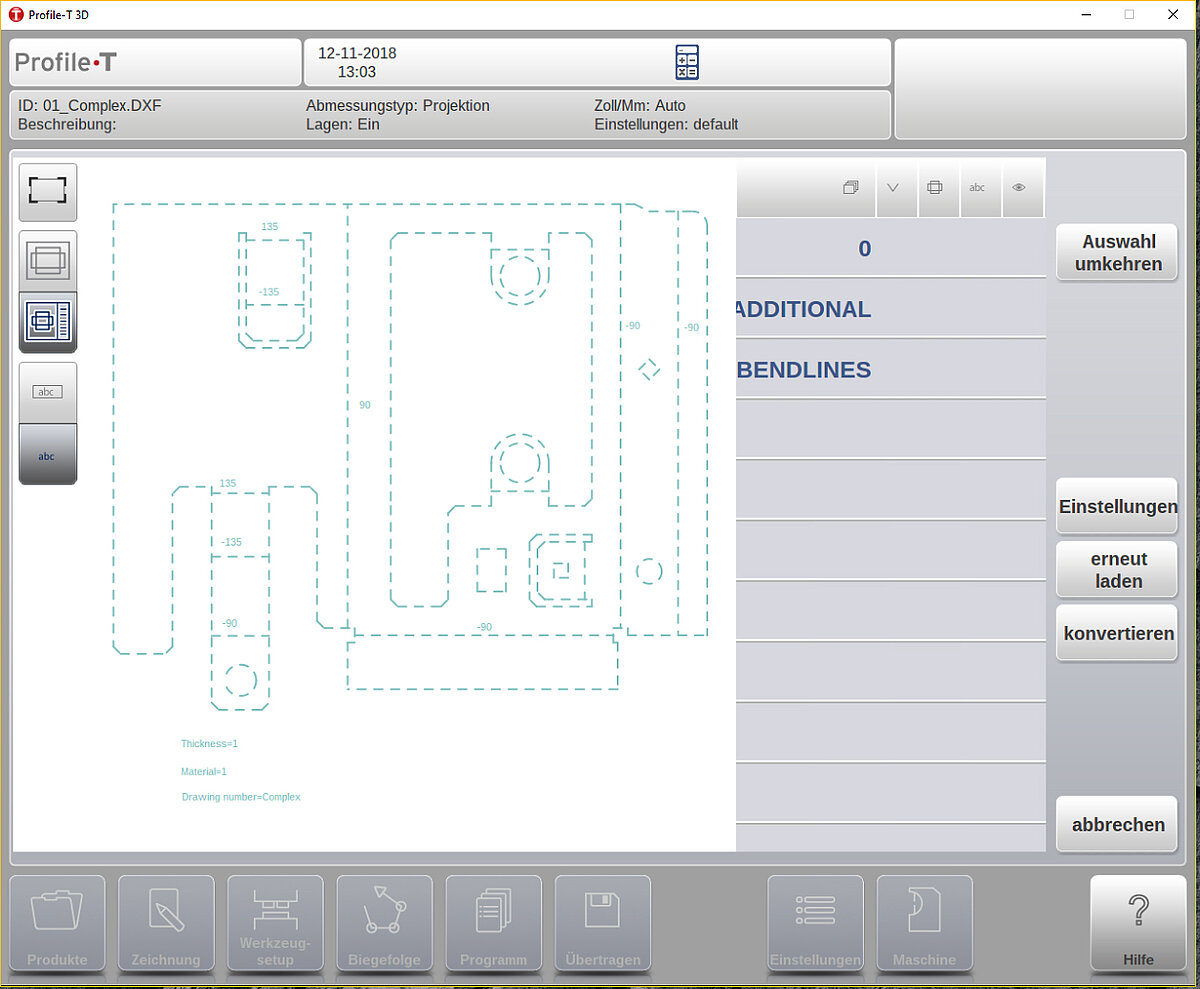

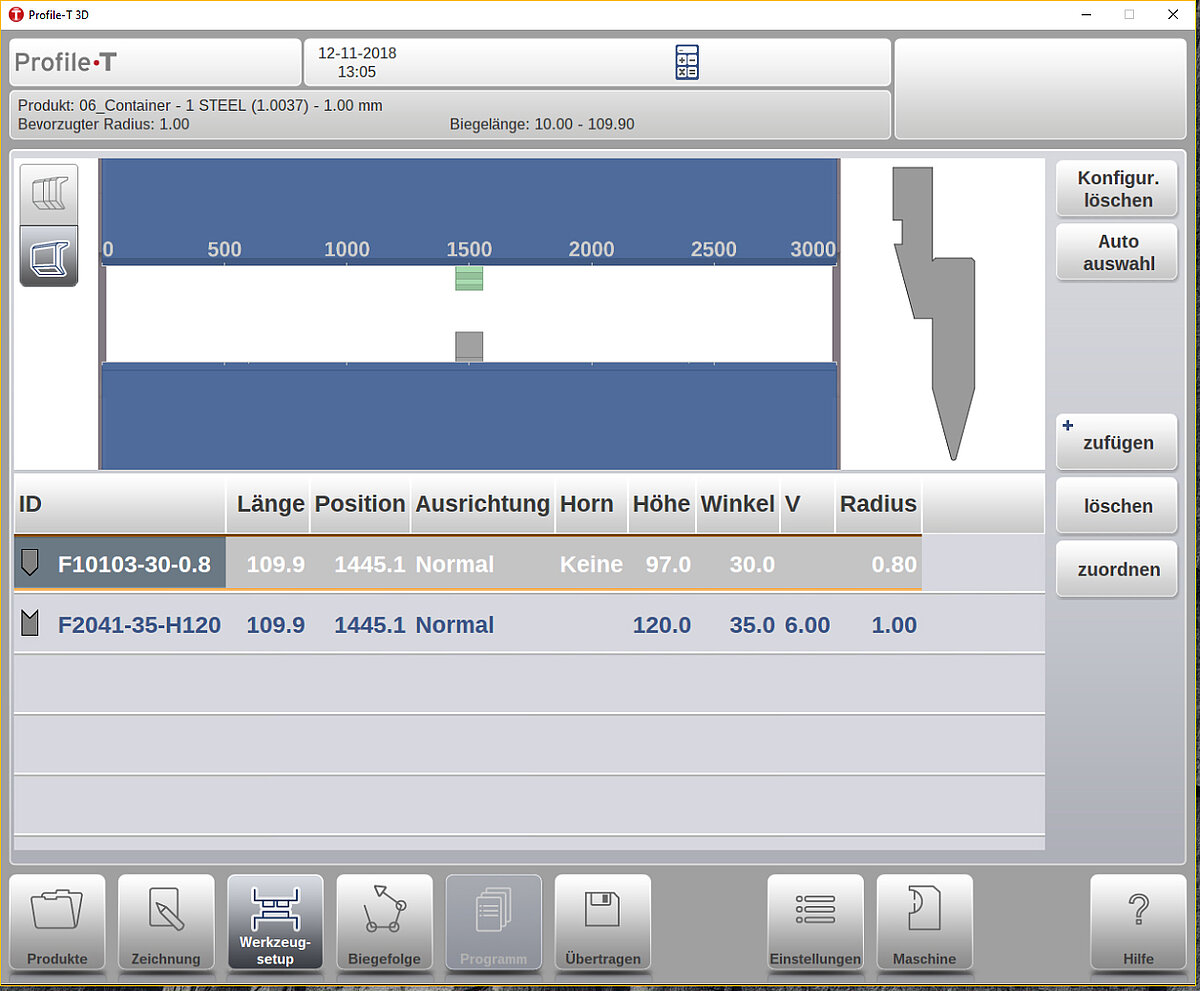

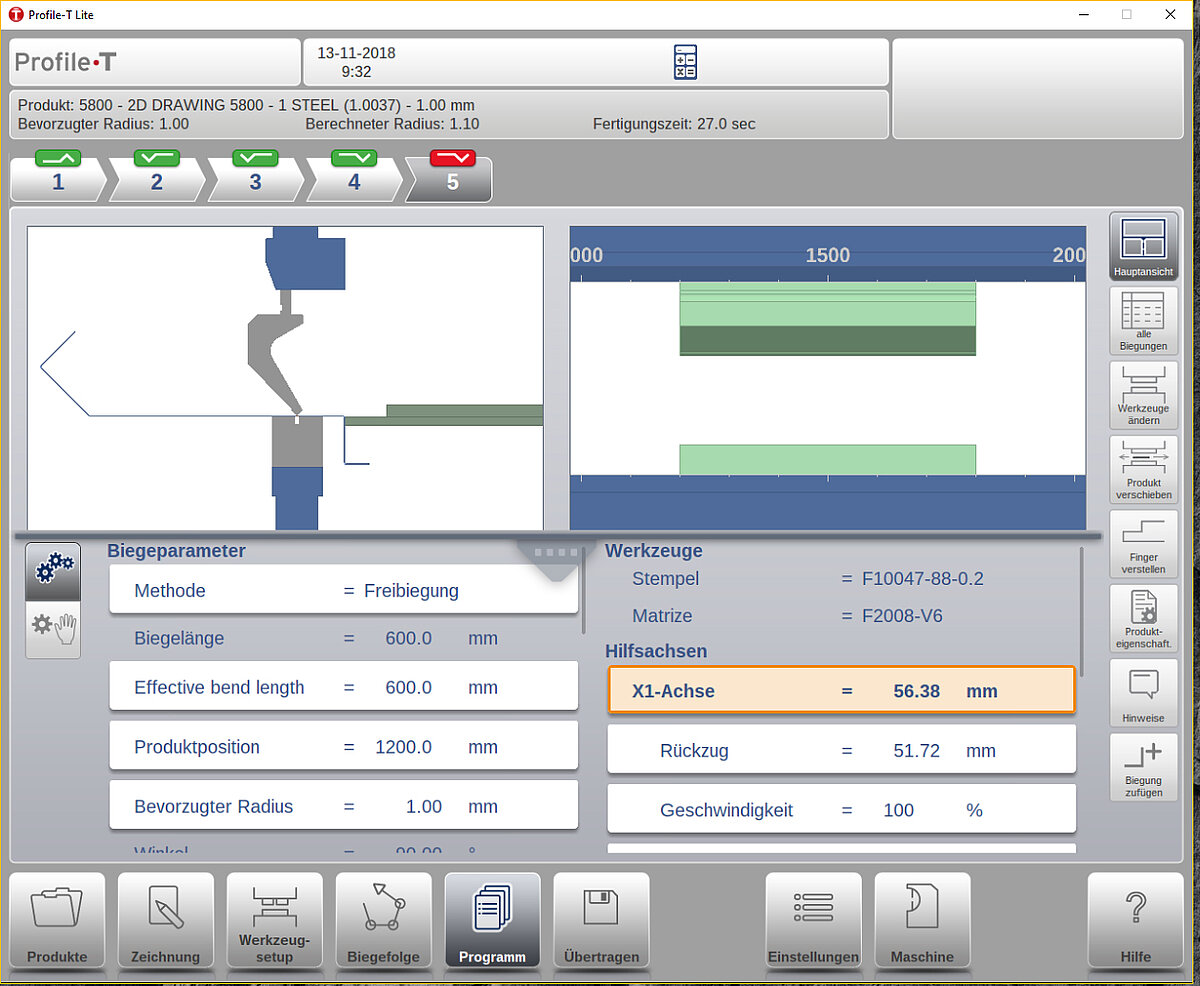

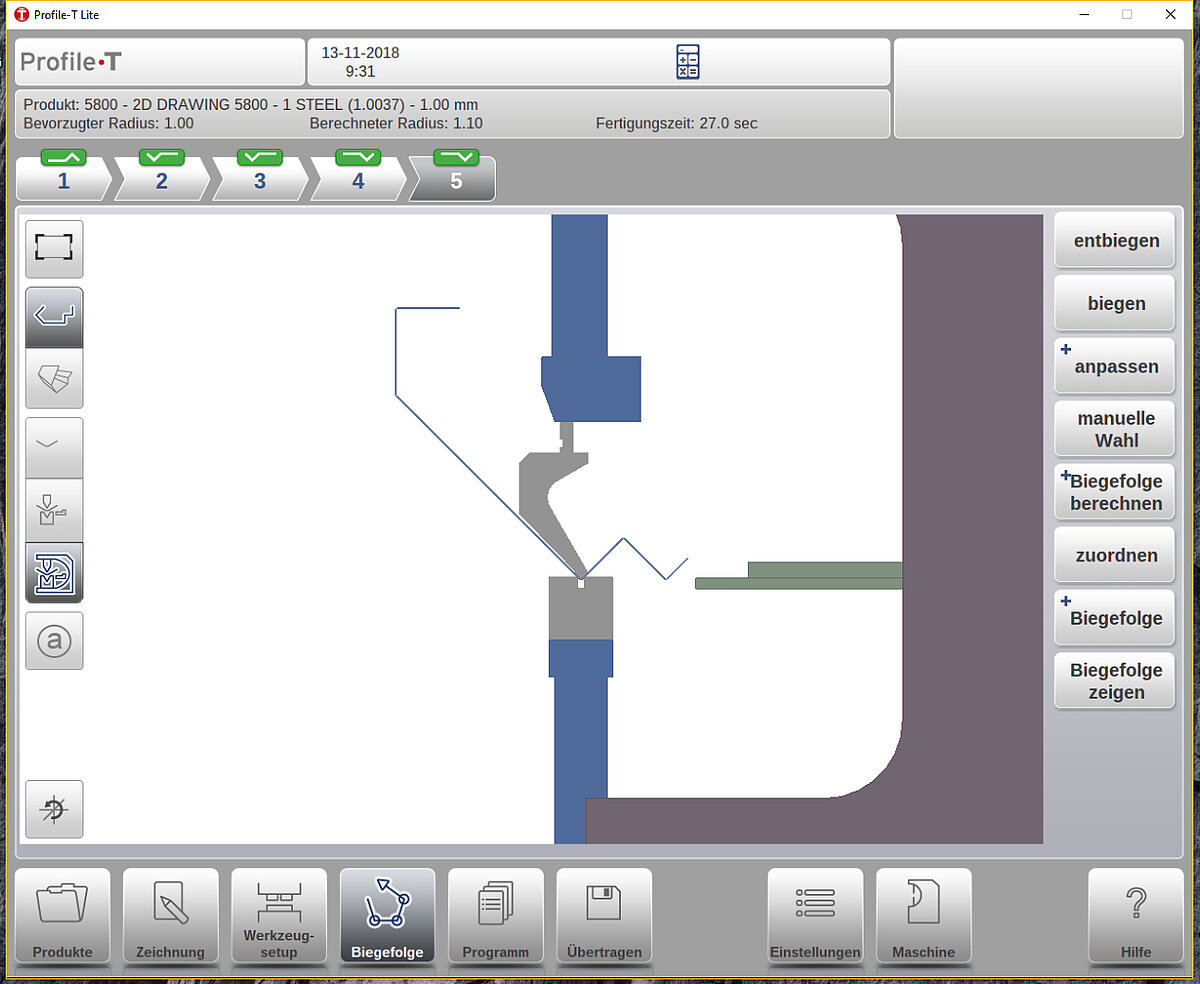

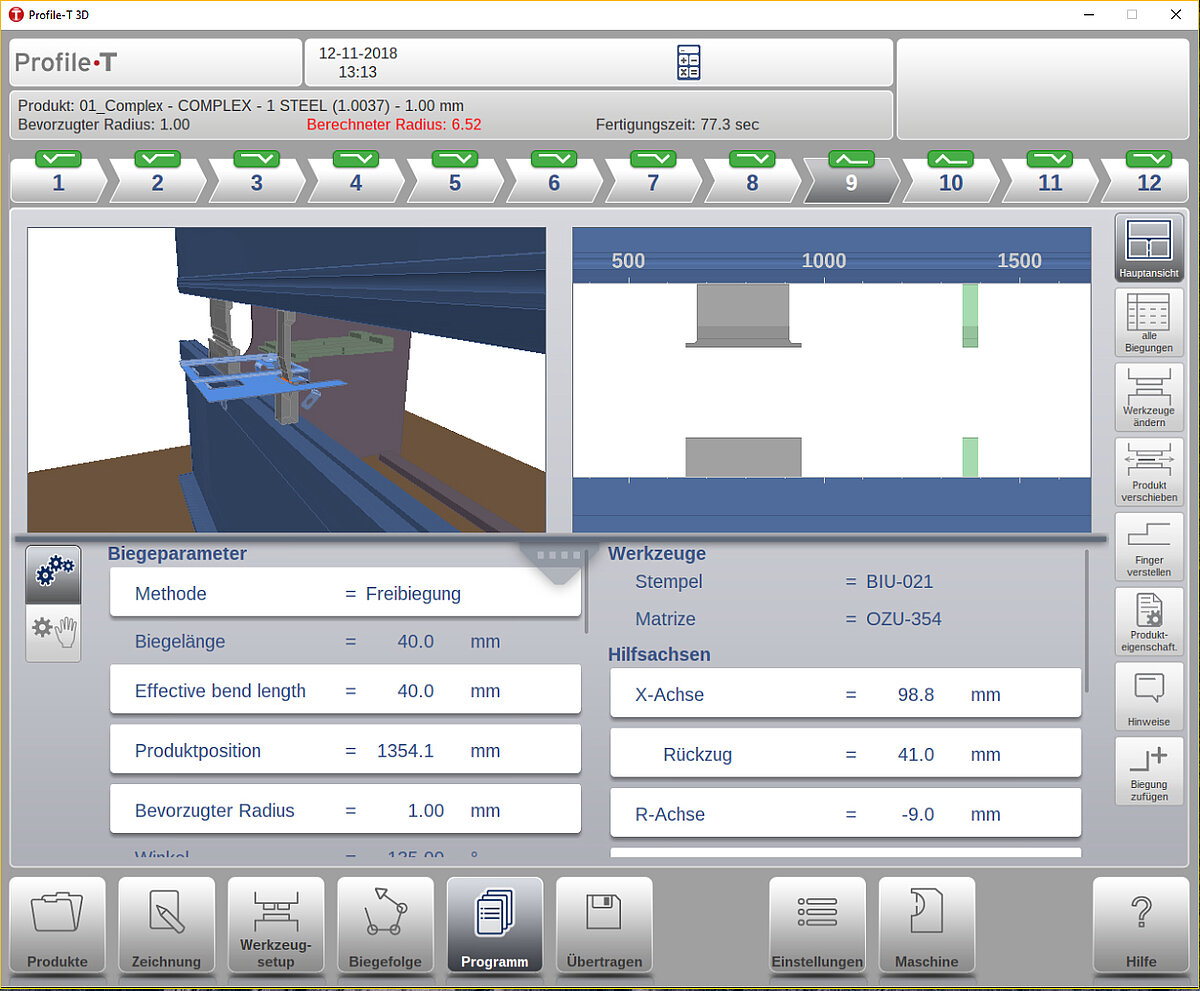

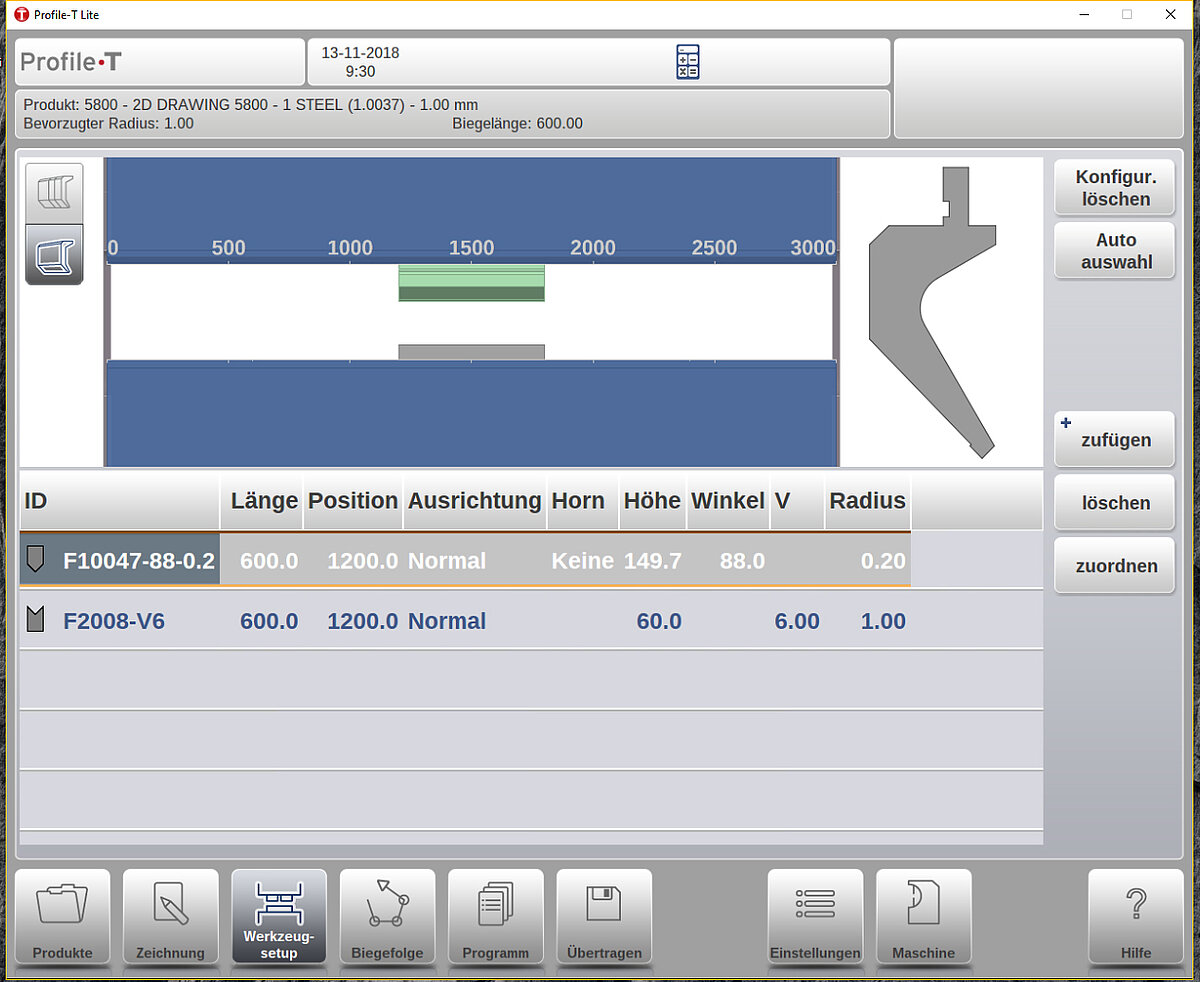

Profile-T [L]
Offline-Software Light Version
Light Version von Profile-T als kostenfreie Zusatzausstattung zur Steuerung DELEM DA58Tx, DA66T und DA69T.
Die Software Profile-T L erleichtert die Offline-Programmierung und Simulation des Biegeprozesses.
Die Fertigungsvorbereitung, die Machbarkeit- und Werkzeugprüfung kann offline vorgenommen werden. Somit bietet die Profile-T L eine erweiterte Programmierung in 2D/3D ausgerichtet auf die Steuerung DA69T.
Eine grafische Programmierung des Produkts zeigt eine maßstabsgetreue Darstellung der vorgesehenen Biegung. Eine realistische Produktvisualisierung gibt Feedback zur Machbarkeit, zu Kollisionen sowie zu den für die Fertigung benötigten Werkzeugen und Werkzeugadaptern.
Das Offline-Paket Profile-T L ist reduziert auf:
- Nur 1 Maschinenkonfiguration
- Max. 10 Werkstücke/Produkte
- Max. 10 Unter- 10 Oberwerkzeuge
- Ausdruck nicht möglich

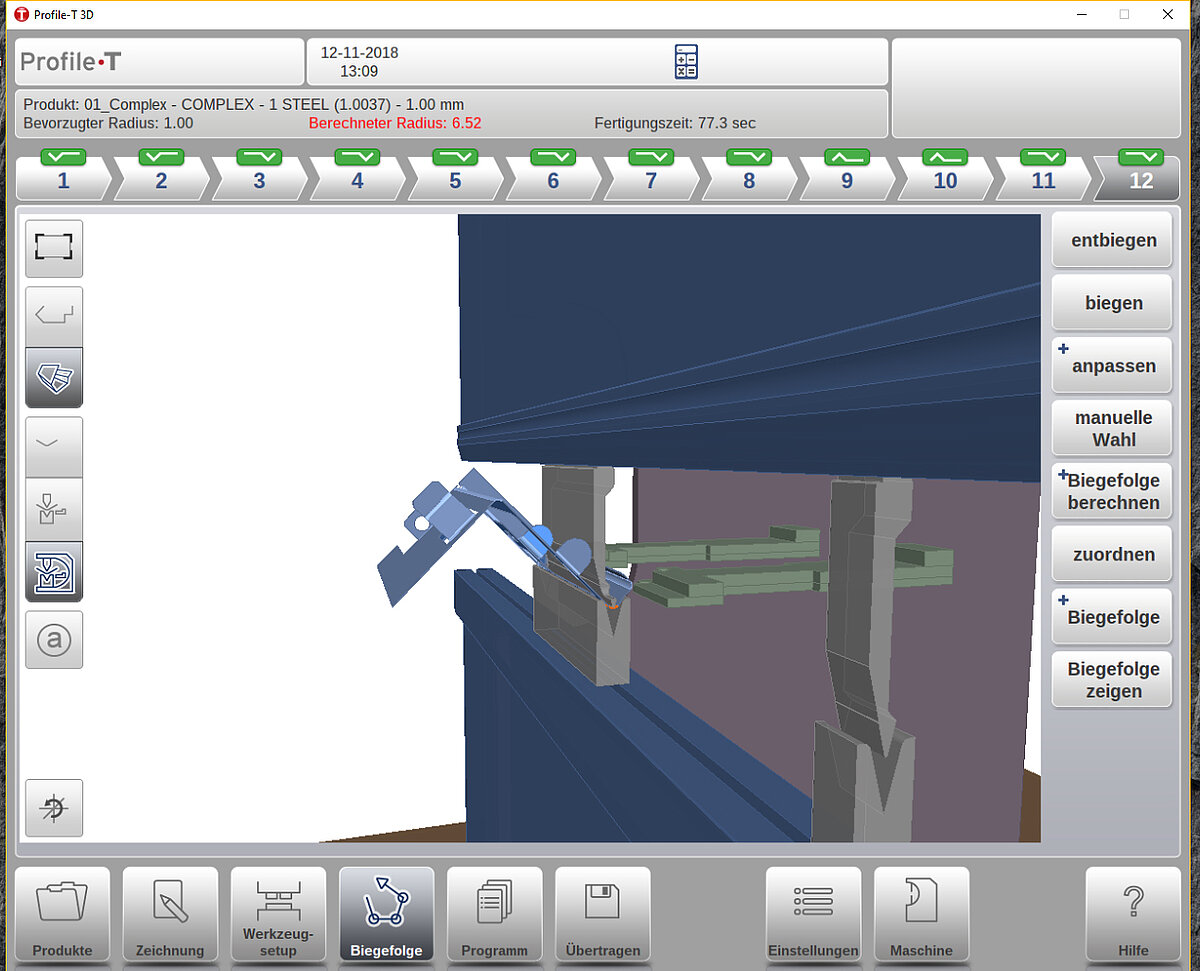

Profile-3D
Offline Software Abkantpresse
- Flexible Biegefolgenerstellung (Entbiegen, Biegung pro Biegung)
- Garantiertes Produktprogramm durch Echtzeitsimulation
- Kollisionserfassung beim Biegen der Abkantpresse in Bezug auf:
- Produkt - Produkt
- Produkt - Werkzeug
- Produkt - Machinenteil
- Maschinenteil - Maschinenteil
- Werkzeuge - Werkzeuge
- Parametrische Werkzeugdefinition
- Werkzeugimport/ -export
- Werkzeugdatei
- Spezielle Werkzeughandlungen (Säume, Radius, usw.)
- Spezielle Unterstützung für Hinteranschlagsfinger
- Benutzerdefinierte Tabellen zu Biegetoleranzen
- Automatische oder manuelle Positionierung aller Achsen
- Automatische Werkzeugeinstellung (Typ, Kanten, Einstellung)
- CNC-Programmeditor
- DLC-Ausgangsformat für Delem-Steuerungen
- Ausdruck von CNC-Programmen und Maschineneinstellung
- Benutzerspezifische Abkantpressenmodulation
- DXF-Ausgang in Schneidemaßen

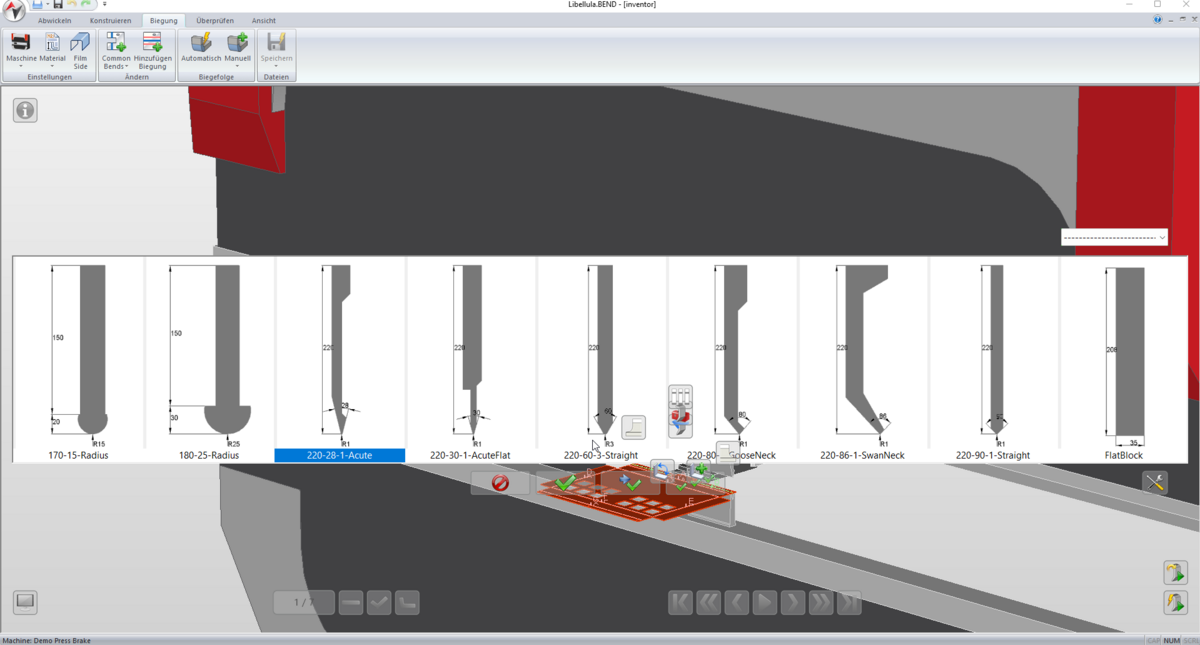

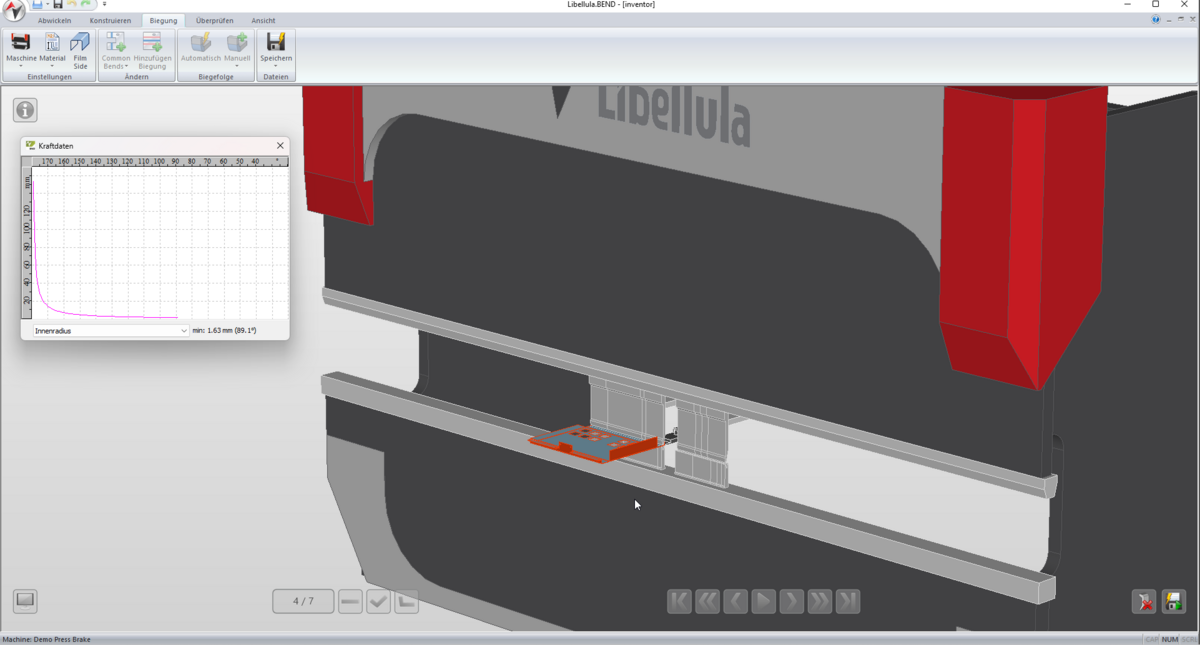

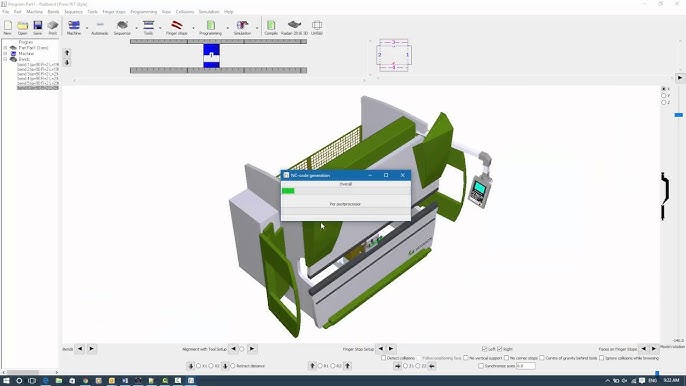

Softwarepaket Libellula.BEND
Offline-Konfiguration und-Programmierung der Abkantpresse
Libellula.BEND ermöglicht die Offline-Programmierung von Abkantpressen, reduziert Maschinenausfallzeiten und steigert die Produktivität. Die 3D-Simulation vermeidet Materialverschwendung und erkennt potenzielle Probleme frühzeitig, wodurch Ausschuss und Zeitverluste minimiert werden.
Einfache, intuitive Bedienung
Dank der intuitiven Benutzeroberfläche ist die Bedienung einfach und auch für weniger erfahrene Mitarbeiter geeignet. Funktionen wie Werkzeug-Einrichtung, optimale Biegefolge und Hinteranschlag-Positionierung sorgen für kürzere Bearbeitungszeiten und fehlerfreie Ergebnisse.
Biegevorbereitung
- 3D-Import und Abwicklung oder 2D-Import und Zuweisung von Biegelinien in 2D, um ein 3D-Modell zu erstellen und anschließend abzuwickeln.
- Abwickeln des Bauteils unter Berücksichtigung des Werkzeuglager (Stempel/Matrize).
- Suche nach Daten für Biege-Erfahrungstabellen durch geführte Maschinentests.
- Das 2D-Modell wird in die CAD/CAM-Software Libellula.CUT exportiert, um das Schneidesymbol mit bereits konfigurierten Ebenen (Markierung, Schneiden, Biegelinien).
- Große Auswahl an vorhandenen oder importierbaren 3D-Maschinenmodellen. Es ist auch möglich, ein 3D-Modell der Maschine mit weniger Schritten innerhalb der Software zu erstellen.
- Große Auswahl an Werkzeugen (Stempel, Matrizen), die bereits in der Software vorhanden sind (unterteilt nach Herstellern) oder die Möglichkeit, ein benutzerdefiniertes Werkzeug zu erstellen, indem man einfach ein DXF importiert.
Biegeprozess
- Suche nach der automatischen Biegefolge durch Überprüfung auf mögliche Kollisionen und Optimierung der Auswahl in Bezug auf verschiedene Parameter (Drehung, Neigung, Verschiebung).
- Automatisches Einrichten von Stationen unter Berücksichtigung der Verfügbarkeit des Werkzeugbestands.
- Postprozessor für eine breite Palette von Maschinenmodellen verfügbar.
- Bericht mit für den Bediener nützlichen Biegesequenzen.
- Berechnung der Biegezeiten. Verwaltung von komplexen Biegevorgängen wie (STEP-Biegungen, Gegenbiegungen, manuelle Verwaltung der Schließblechposition, geteilte Werkzeuge, gemeinsame Biegungen).
- Echtzeit-Erkennung möglicher Kollisionen oder Fehlerquellen, wie z. B. Werkzeugbelastung und Maschinenbegrenzungen.
Automatische Winkelmessung
für CNC-Abkantpresse, Gesenkbiegepresse, Abkantmaschine und Kantbank

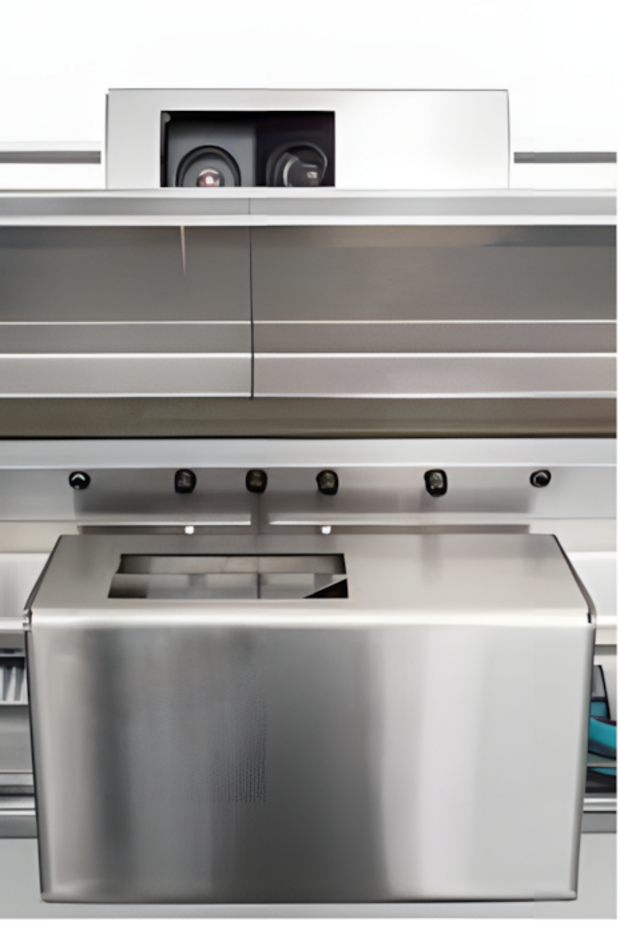

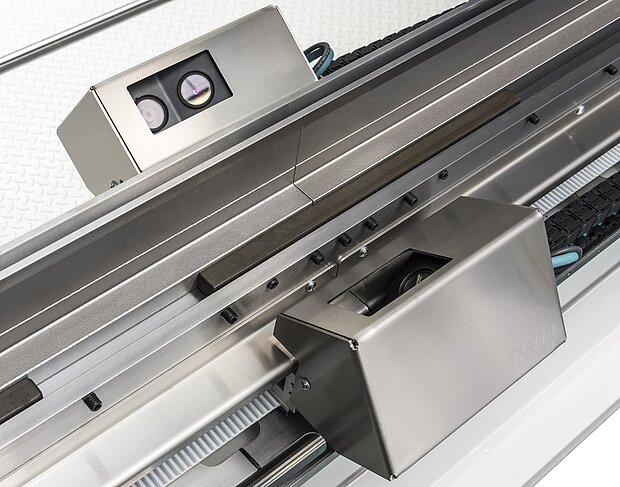

Abkantpressen Winkelmesssystem mit Laser
Das automatisierte Laser-Winkelmesssystem misst präzise direkt an der Biegelinie – flexibel einsetzbar für verschiedene Werkzeuge und Höhen. Damit entsteht die perfekte Basis für eine exakte Echtzeitkontrolle der Biegequalität.
Laserbasierte Kontrolle ohne Prozessstopp
- Abgedeckte Kimmengrößen: von 6,0 bis 140 mm
- Abgedeckte Matrizenhöhen: von 55 bis 120 mm
- Idealer Messabstand vom Laser zum Messpunkt: 80–160 mm
- Laserstrahl-Winkel: 35°

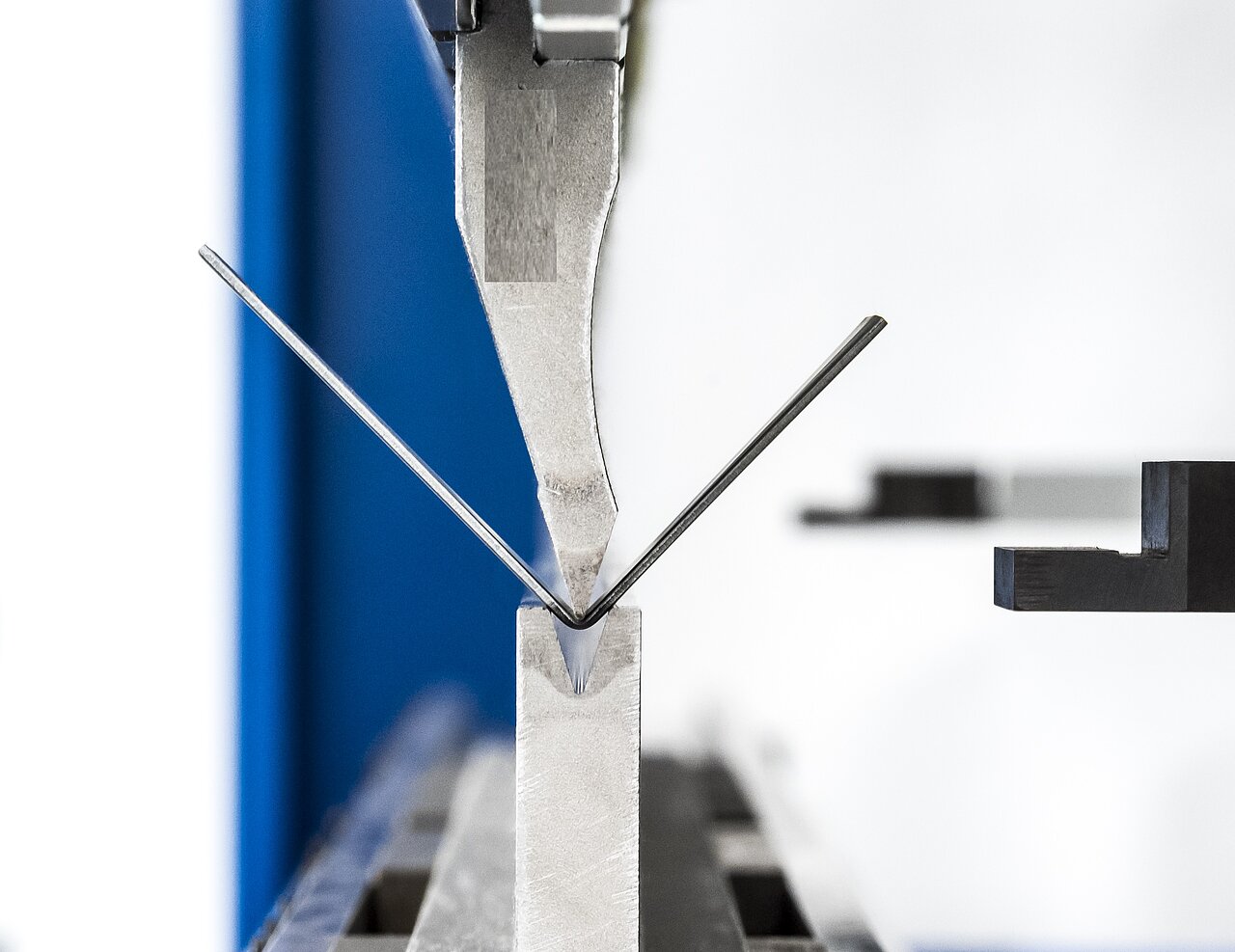

MESSUNG DER RÜCKFEDERUNG
Die Rückfederung kann mit zwei verschiedenen Methoden gemessen werden:
- Öffnung bis zum Ende der Rückfederung: Der Rückfederungswinkel kann direkt gemessen werden
- Öffnen, bis die Biegekraft eine vorgegebene Grenze unterschreitet: Die Rückfederung wird aus Winkel und Kraft extrapoliert.
- Abgedeckte Kimmengrößen: von 6,0 bis 140 mm
- Abgedeckte Matrizenhöhen: von 55 bis 120 mm
- Idealer Messabstand vom Laser zum Messpunkt: 80–160 mm
- Laserstrahl-Winkel: 35°
MESSUNG DER RÜCKFEDERUNG
- Die Rückfederung kann mit zwei verschiedenen Methoden gemessen werden:
- Öffnung bis zum Ende der Rückfederung: Der Rückfederungswinkel kann direkt gemessen werden
- Öffnen, bis die Biegekraft eine vorgegebene Grenze unterschreitet: Die Rückfederung wird aus Winkel und Kraft extrapoliert.
KALIBRIERUNG & GENAUIGKEIT
Die Genauigkeit des Sensors ist höher als ± 0,1 °.
Die Biegegenauigkeit wird von der Steuerung der Maschine beeinflusst und von der Genauigkeit der verwendeten Werkzeuge und des Materials. Um die Genauigkeit der Biegung zu erhöhen werden die Sensoren nach der Montage kalibriert. Eventuelle Montagefehler werden reduziert.
ECHTZEITMESSUNG
Die schnelle Schnittstelle Gbit-Ethernet-Verbindung innerhalb der eyeV-Sensoren arbeiten mit Bildwiederholfrequenzen von bis zu 100 Hz.
VORTEILE
- Der Biegevorgang wird nicht unterbrochen
- Der schnellere Biegeprozess
- Die automatische Überprüfung der Rückfederung durch Messung
- Die schnelle Kommunikation mit bis zu 1 Gbit / sec

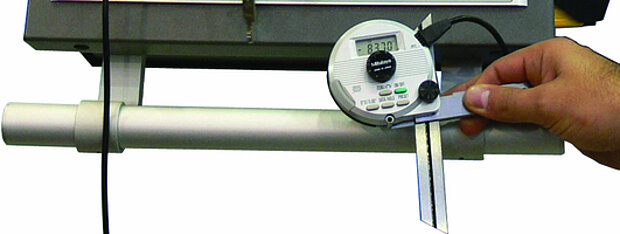

REACT – Elektronische Winkelkorrektur mit Messgerät für Abkantpresse
Das elektronische Winkelmessgerät REACT erlaubt, den gemessenen Wert per USB-Kabel oder per W-LAN an die DELEM-Steuerung DA66T oder DA69T der Abkantpresse zu übertragen. Sofort übernimmt die Abkantpresse den ermittelten Ist-Wert und die CNC-Steuerung berechnet automatisch die notwendige Korrektur.

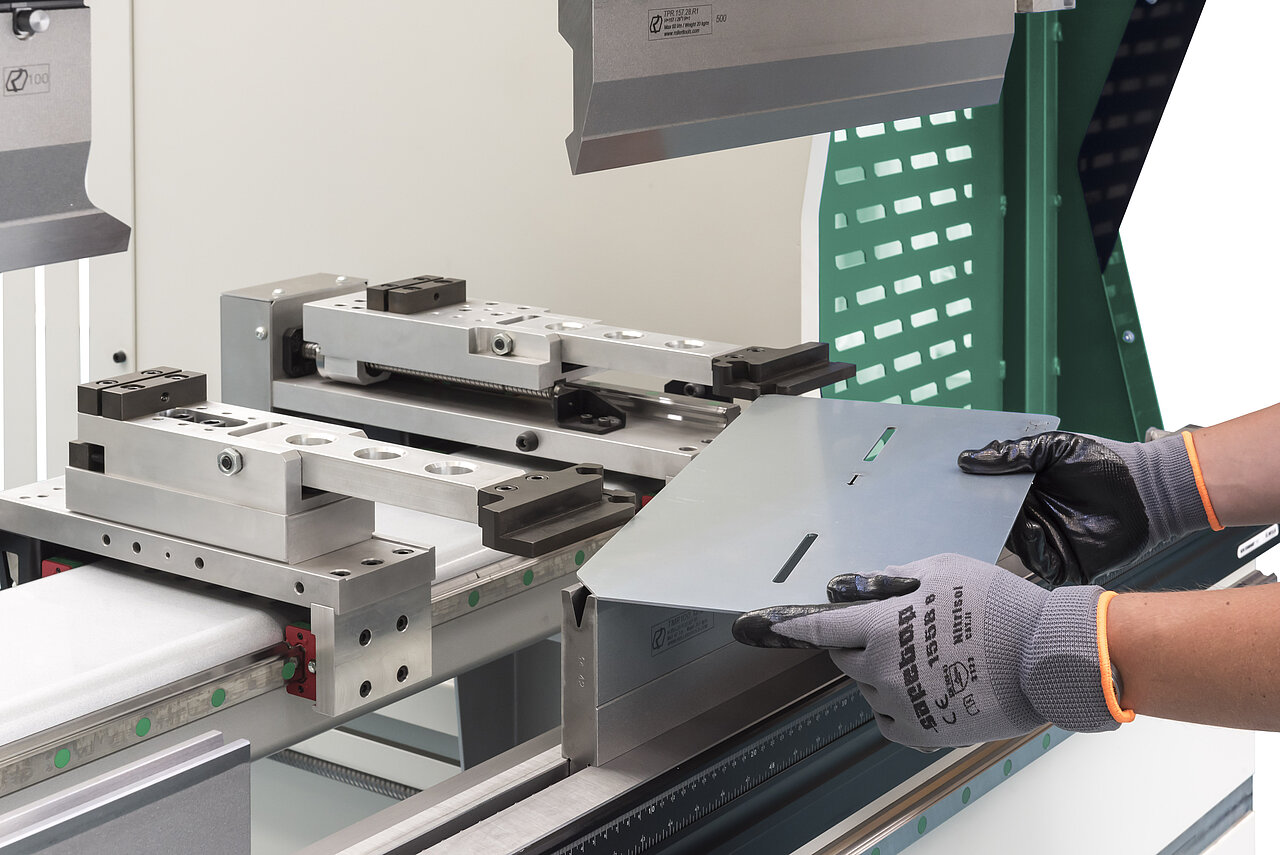

Hinteranschläge
für Abkantpresse und Abkantmaschine der Industriebaureihe
Unsere CNC-gesteuerten Hinteranschläge bieten höchste Flexibilität und Präzision für Ihre Abkantpresse. Mit bis zu sechs Achsen (X1, X2, R1, R2, Z1, Z2) ermöglichen sie exakte Positionierungen und Wiederholgenauigkeit bei komplexen Biegeaufgaben. Ob für Serienfertigung oder Einzelstücke – unsere Hinteranschläge passen sich Ihren Anforderungen an und steigern die Effizienz Ihrer Fertigung.

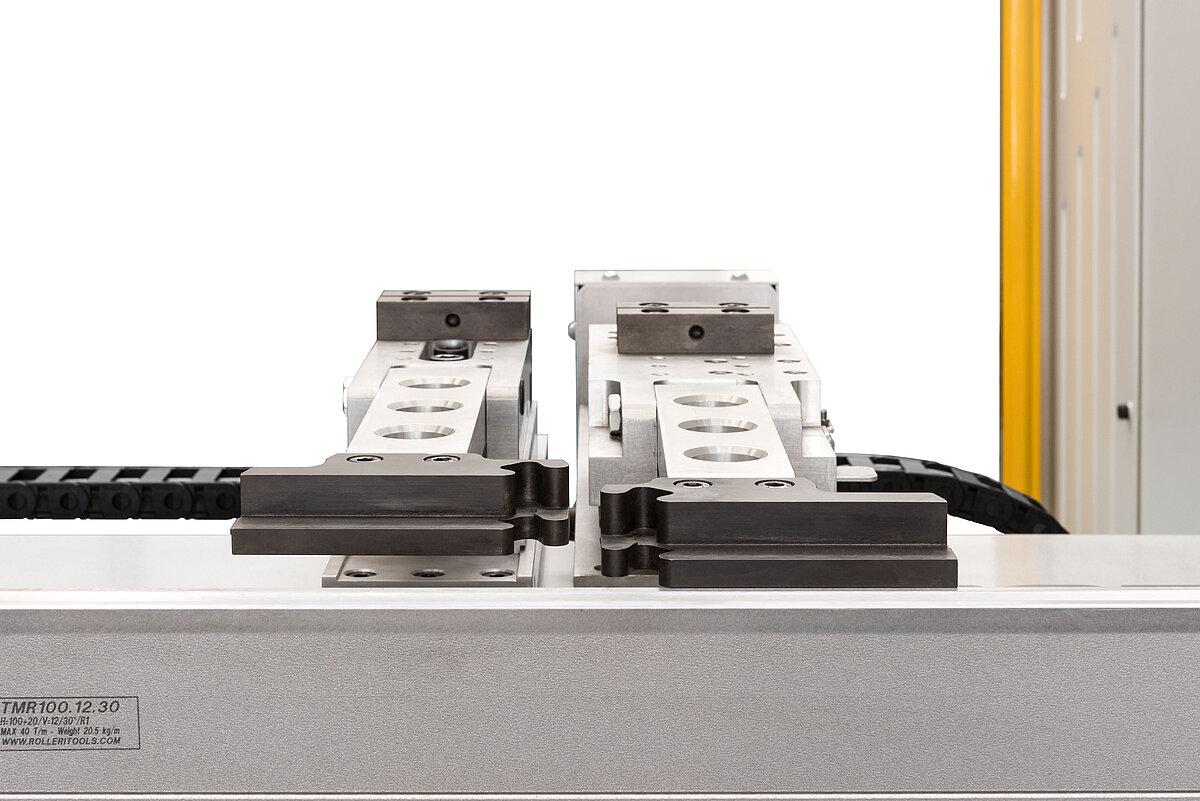

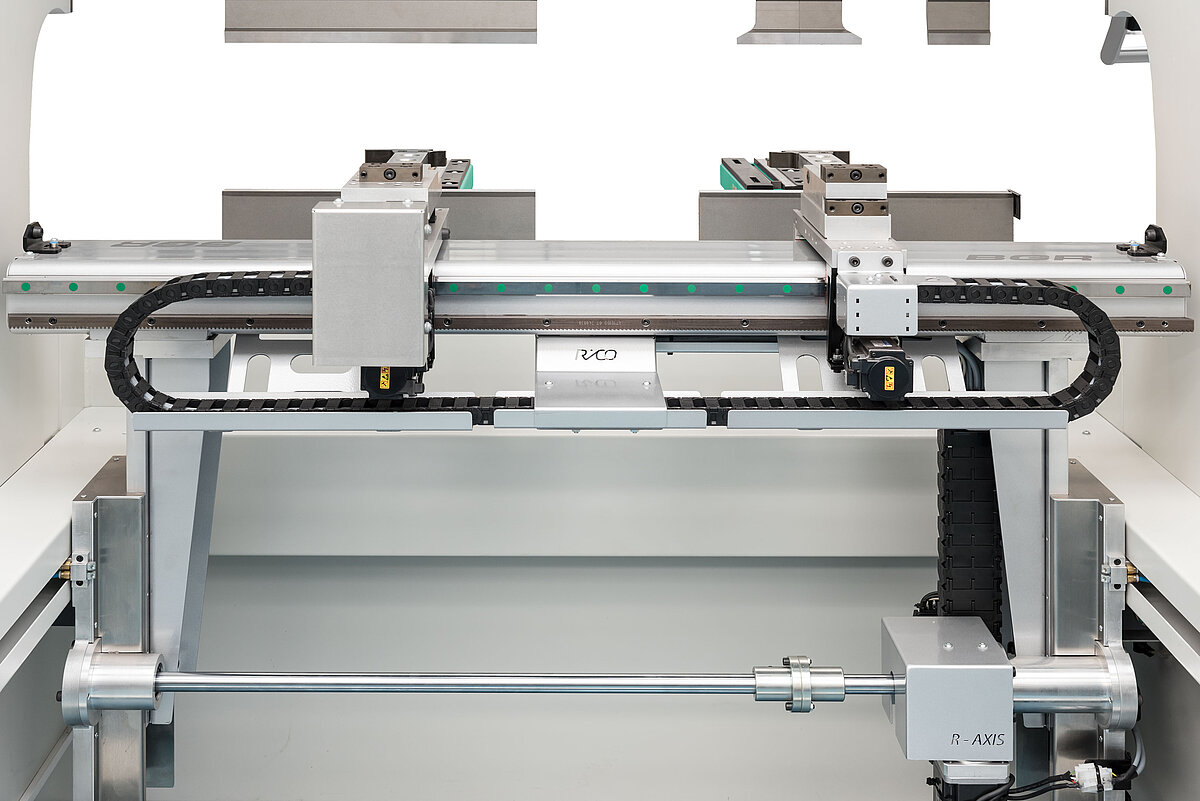

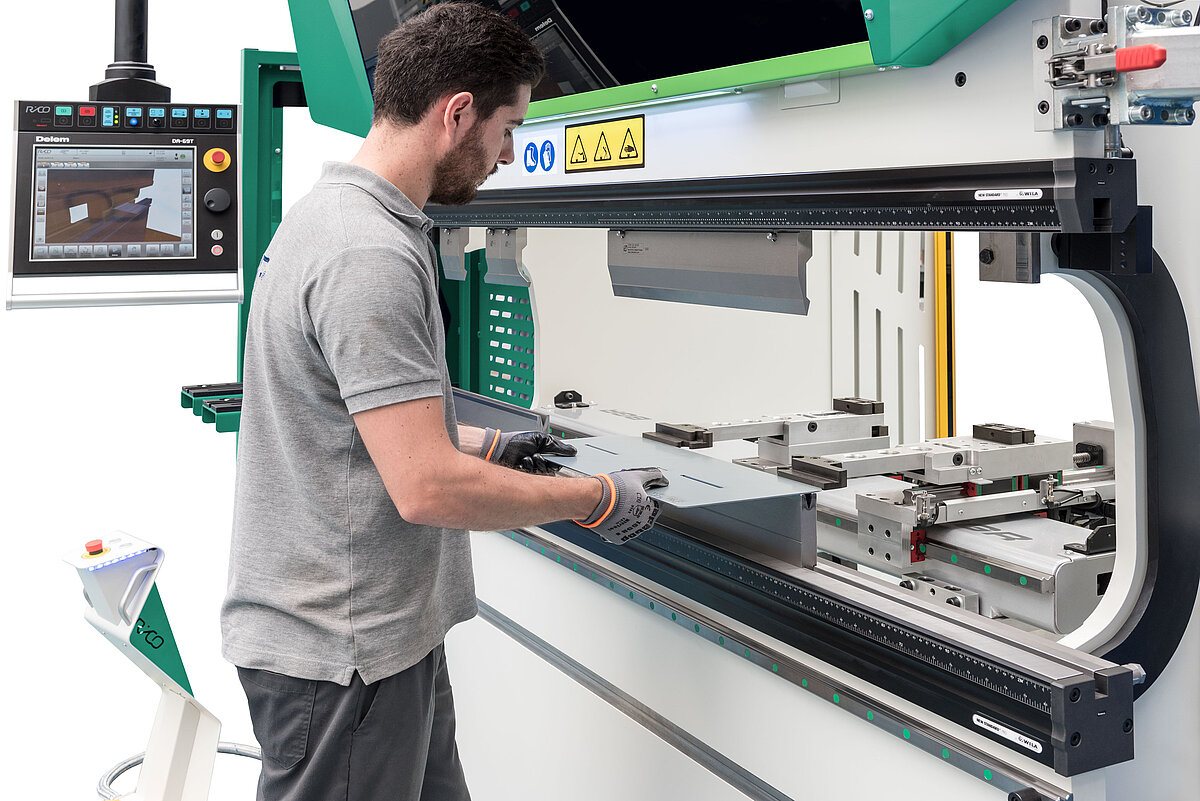

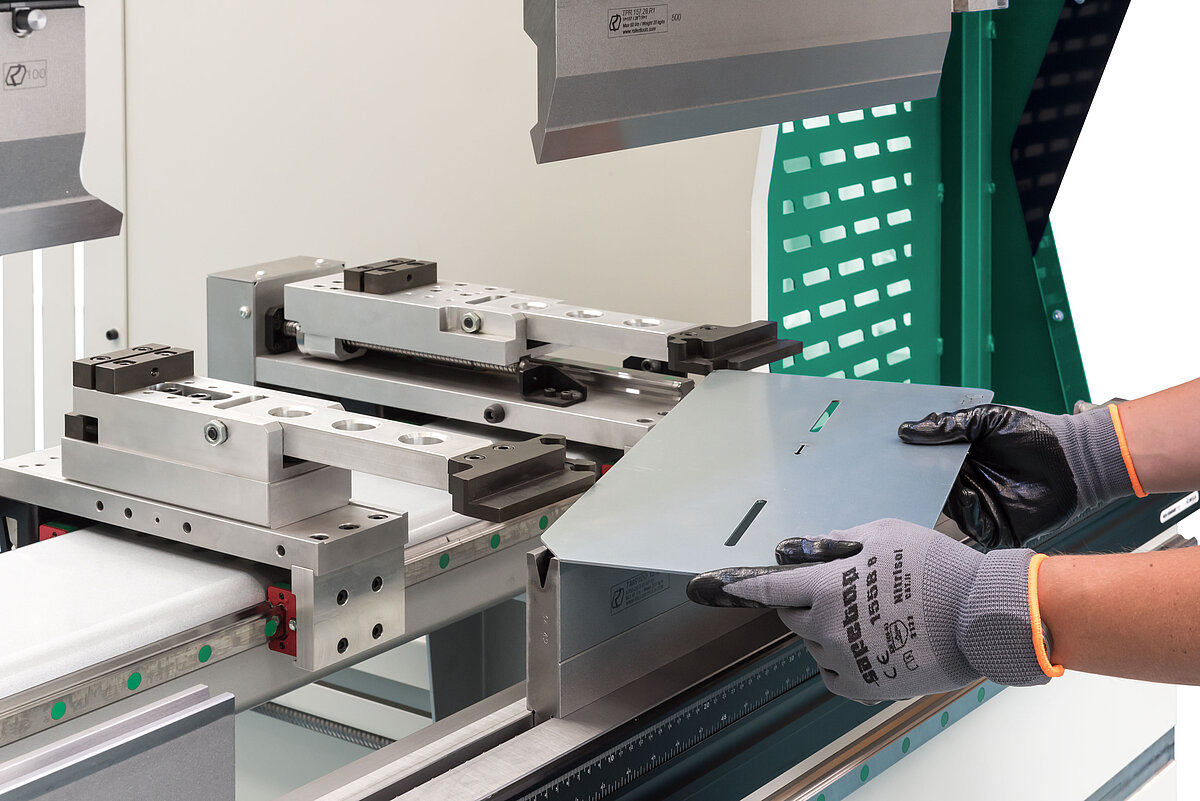

Abkantpressen Hinteranschlag BGR
Standard mit Erweiterung bis 4-Achsen
- X-Achse gesteuert für Fingertiefe und manuelle R, Z1 und Z2-Achse
- Erweiterbar um R-Achse für die gesteuerte Fingerhöhe
- Erweiterbar um Z1-Z2-Achse für die einzel-gesteuerte Fingerweite
- Gehärtete Kugelumlaufspindeln und gehärtete Führungsschlitten
- Schwere Linearführung mit großem Führungsschlitten

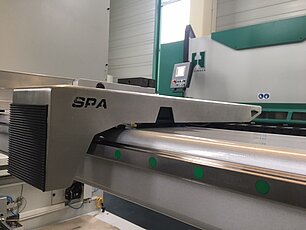

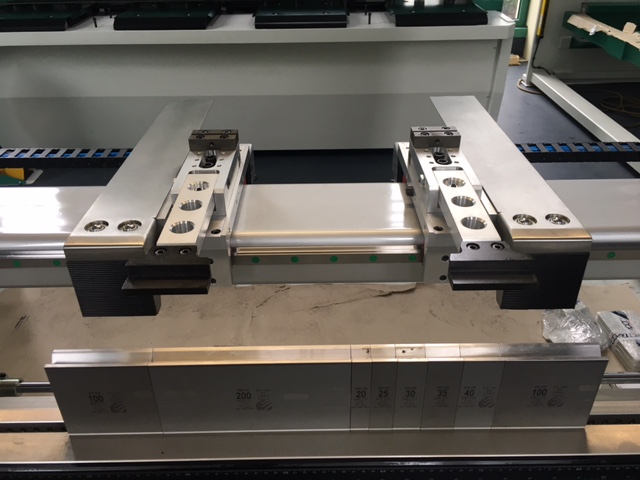

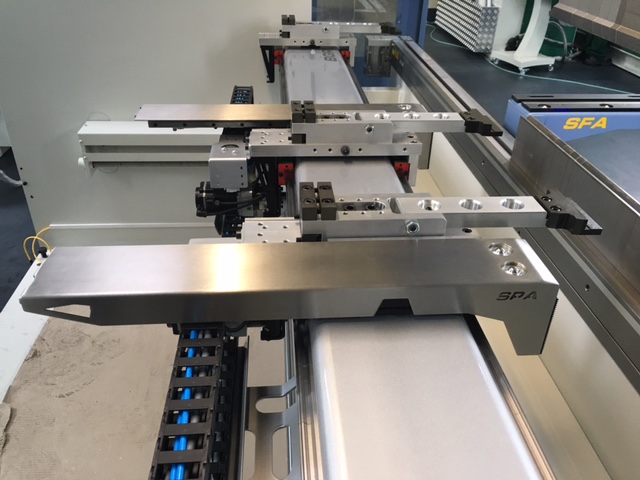

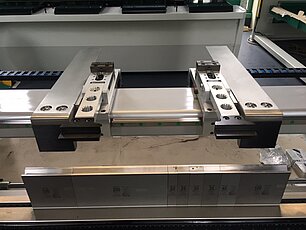

BGR Erweiterung X5 und SPA

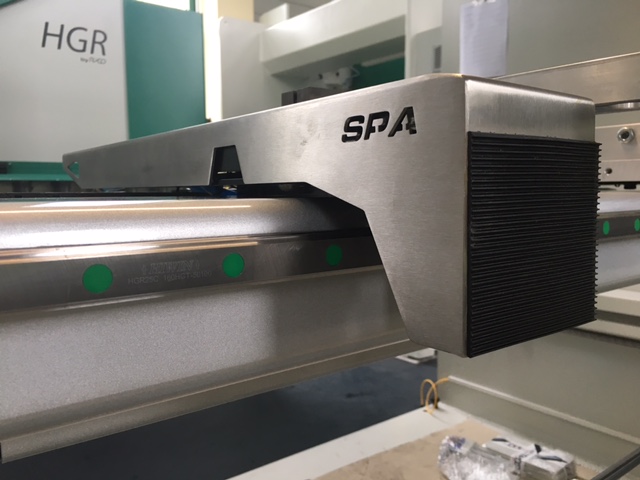

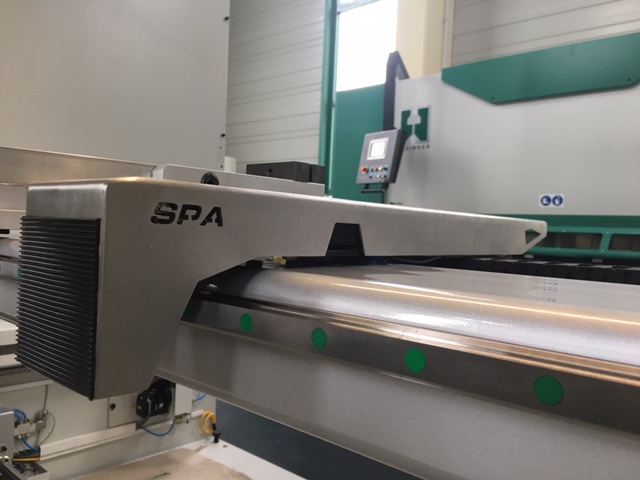

SPA (pneumatische Auflagearme) X5-Schräganschlag
- X5 - Hub 200 mm Linearantrieb auf Kugelumlaufspindel
Geschwindigkeit 200 mm/s bei Genauigkeit +/- 0,02 mm - SPA ist ein Set pneumatischer Stützen und ist an den Anschlagfingern installiert. Es stützt lange Platten bis zum Hinteranschlagsfinger, Verfahrweg: 350 mm.

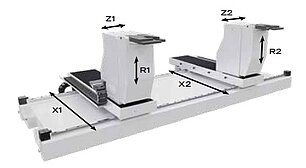

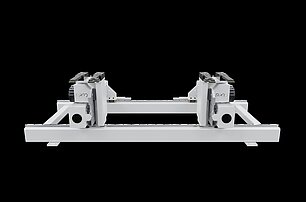

Abkantpressen 6-Achsen Hinteranschlag
X1 X2 R1 R2 Z1 Z2 Version BTL
- X1 X2 - Hub 800 mm Linearantrieb auf Kugelumlaufspindeln
Geschwindigkeit 500 mm/s bei Genauigkeit +/- 0,05 mm - R1 R2 - Hub 200 mm Linearantrieb auf Zahnstangen
Geschwindigkeit 200 mm/s bei Genauigkeit +/- 0,05 mm - Z1 Z2 - Linearantrieb auf Zahnstangen
Geschwindigkeit 600 mm/s bei Genauigkeit +/- 0,1 mm

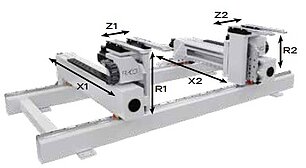

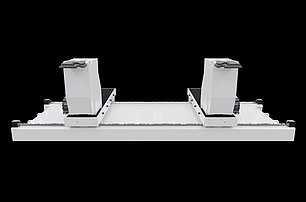

Abkantpressen 6-Achsen Hinteranschlag
X1 X2 R1 R2 Z1 Z2 Version BTM
- X1 X2 - Hub 700 mm Linearantrieb auf Kugelumlaufspindeln
- Geschwindigkeit 500 mm/s bei Genauigkeit +/- 0,05 mm
- R1 R2 - Hub 230 mm Linearantrieb auf Zahnstangen
Geschwindigkeit 200 mm/s bei Genauigkeit +/- 0,05 mm - Z1 Z2 - Linearantrieb auf Zahnstangen
Geschwindigkeit 1.250 mm/s bei Genauigkeit +/- 0,1 mm

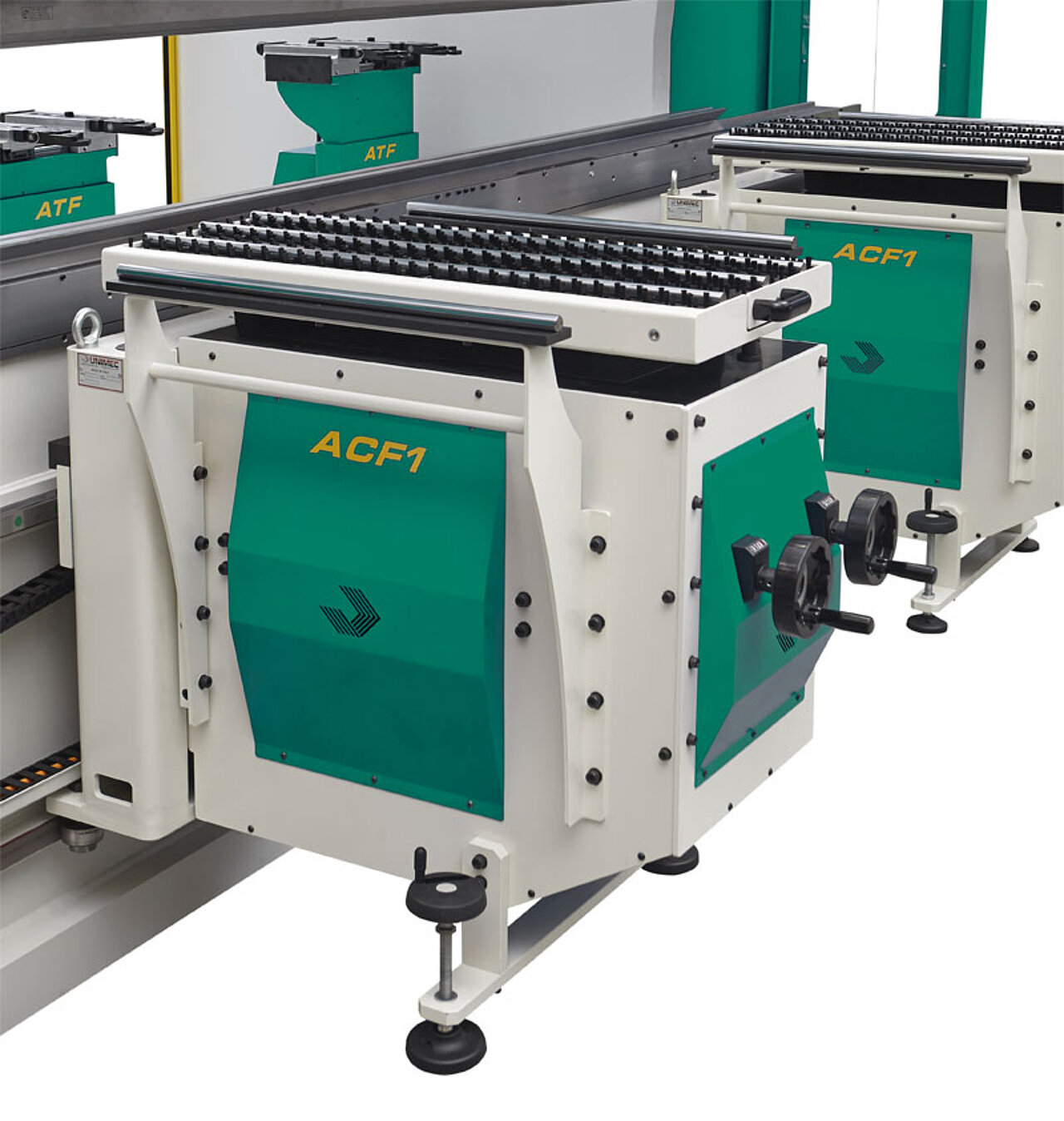

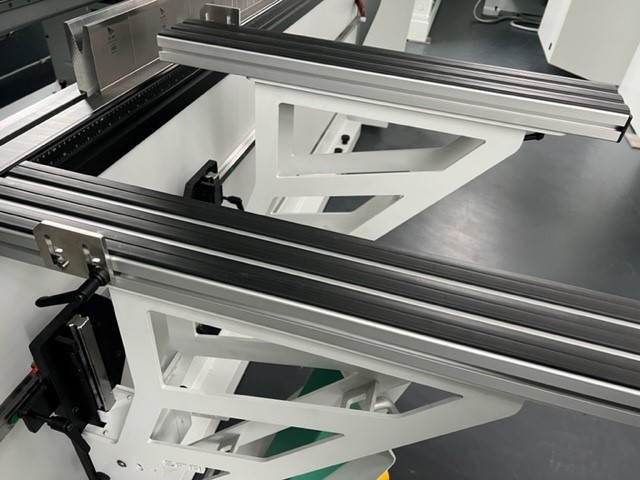

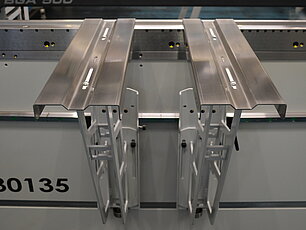

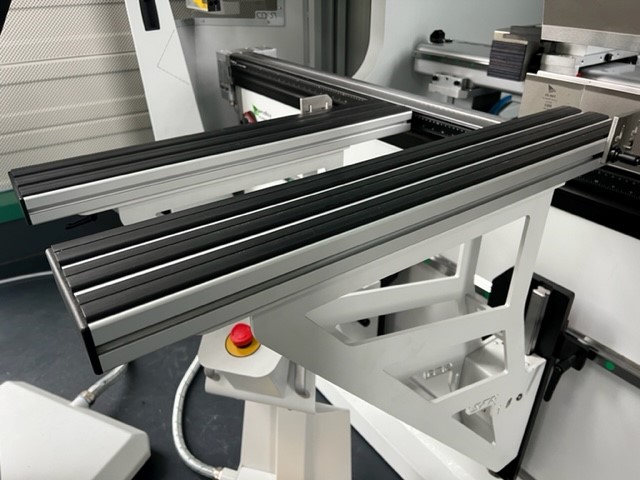

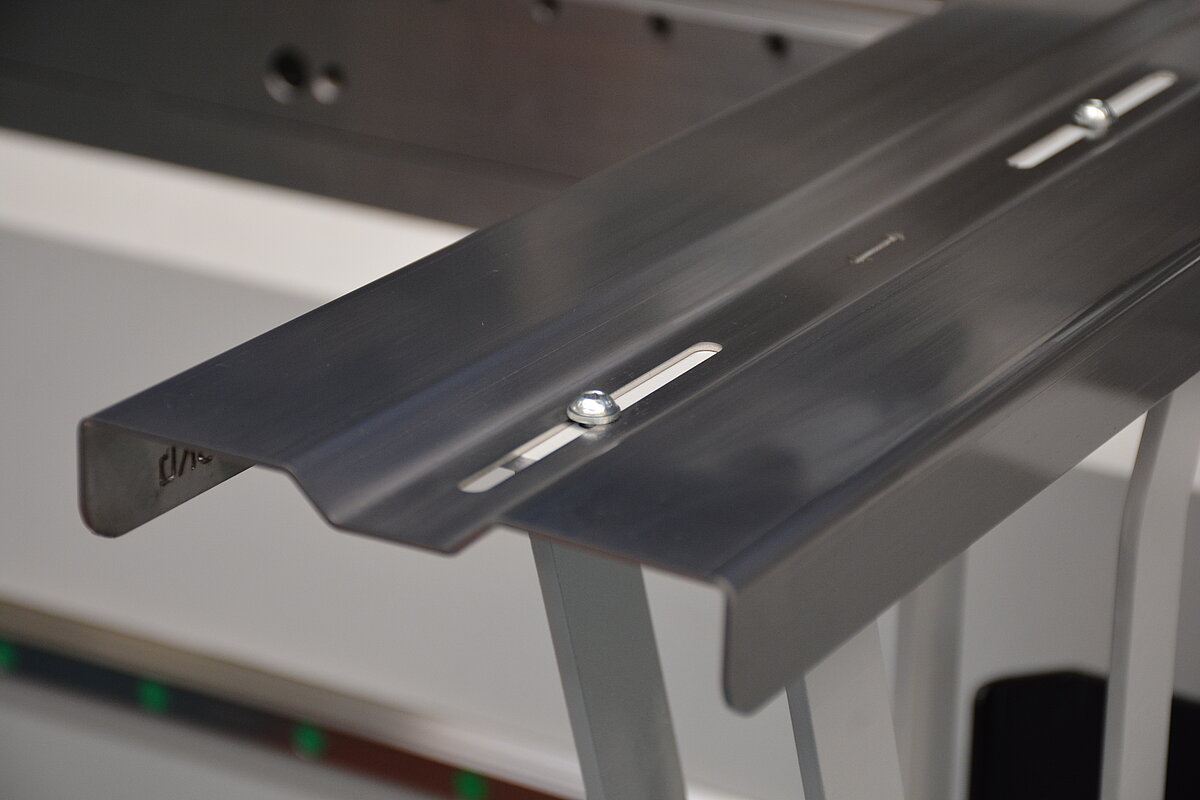

Vordere Auflagen und Blechabstützung
für Abkantpresse, Gesenkbiegepresse und Abkantmaschine

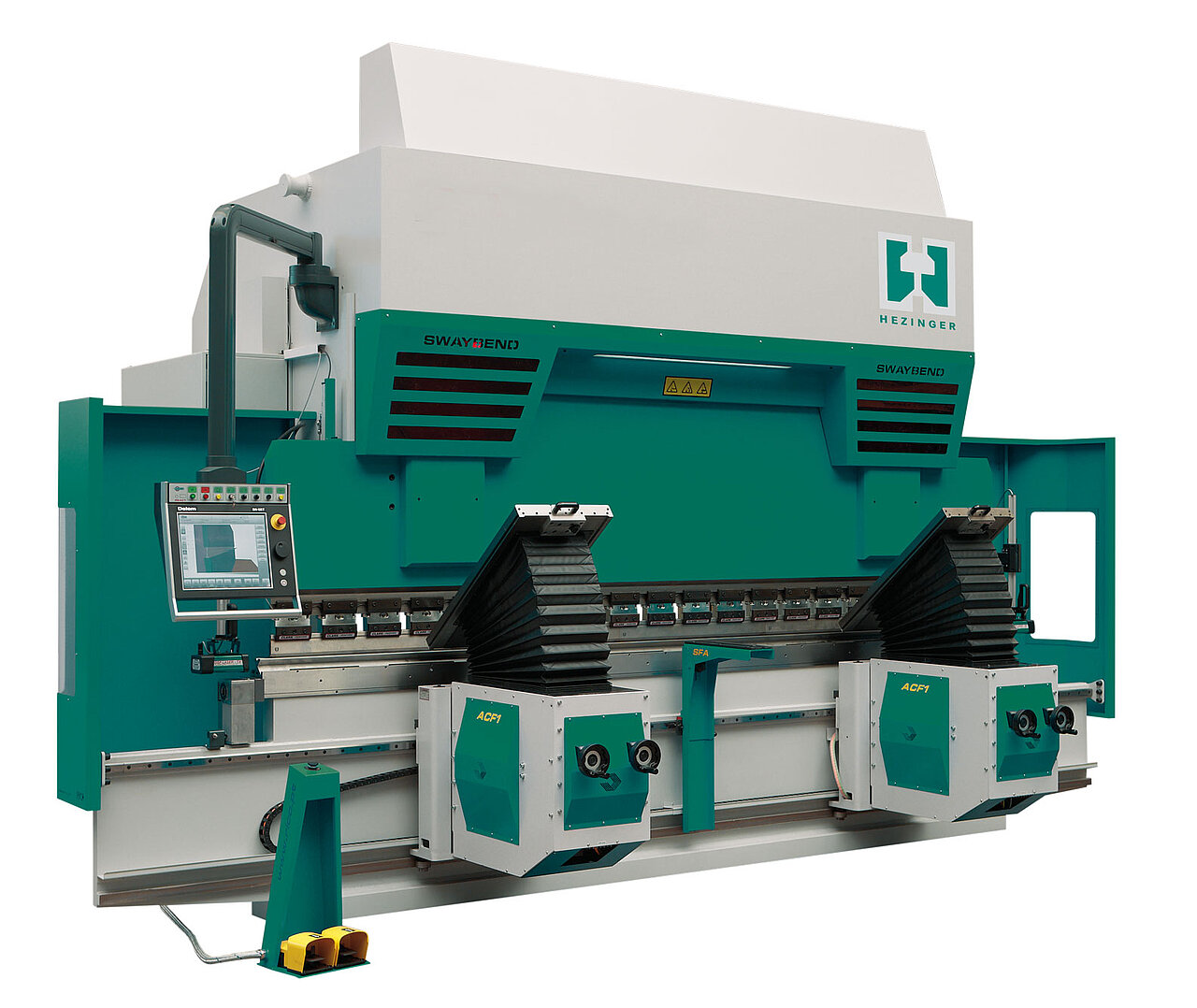

Automatisches Biegefolge-System
Motorische Biegehilfe als Unterstützung für den Bediener
Motorische Auflagearme folgen dem Blech nach oben während der Kantung. Ist der Zielwinkel erreicht, übernimmt das Biegefolgesystem das Blech und führt es vorsichtig in die Horizontale zurück. Das System unterstützt den Bediener bei schweren Blechteilen.
SFA Auflagearme
Auflagearme auf Linearführung (optional)
Auflagearme mit einer Auflage aus Spezial-Kunststoff,
mit Höhenverstellung zur Anpassung an das Einlegeniveau,
seitlich leicht verschiebbar in einer Linearführung.
Zusätzliche Anschlagnocken in seitlicher T-Nut der Arme als vorderer Anschlag für das eingelegte Blech.
Sie haben Fragen zu unserer Abkantpresse? Wir haben ein offenes Ohr für Sie!
Jetzt Kontakt aufnehmen.
SFS – Auflagearme
Standard im Ausstattungspaket
Auflagearme mit einer Auflage aus gekannteten Gleitblech,
mit Höhenverstellung zur Anpassung an das Einlegeniveau,
seitlich leicht verschiebbar in einer Linearführung.
Biegezelle mit Roboter
für Abkantpresse, Gesenkbiegepresse, Abkantmaschine und Kantbank
Eine Biegezelle in der Fertigungsindustrie bezieht sich auf eine automatisierte Produktionszelle, die eine Abkantpresse und einen Roboter kombiniert, um den Bediener zu ersetzen. Die Vorteile einer Biegezelle liegen in der Automatisierung des Biegeprozesses, was zu erhöhter Effizienz und Produktivität führt. Durch präzise Steuerung ermöglicht die Biegezelle eine konsistente Qualität der hergestellten Teile. Zudem bietet sie Flexibilität für verschiedene Aufgaben und erhöht die Sicherheit durch die Automation gefährlicher oder repetitiver Aufgaben. Die Nutzung von Biegezellen ist ein wichtiger Schritt zur Optimierung von Fertigungsprozessen in Bezug auf Geschwindigkeit, Präzision und Kostenreduktion.
PRCB mit Biegezelle
hydraulische Abkantpresse der Baureihe PRCB
Abkantpressen der Baureihe PRCB gibt es in praktisch allen Größen.
Die Presskraft reicht von 40 bis 600 to und somit können alle Aufgaben einer Biegezelle abgedeckt werden.
PRCE mit Biegezelle
elektrische Abkantpresse der Baureihe PRCE
Der elektrische Spindelantrieb der Baureihe PRCE eignet sich besonders gut für Biegezellen, da die Maschine sehr schnell ist.
Im vollautomatischen Betrieb dürfen auch Biege-Geschwindigkeiten von über 10 mm/s gefahren werden.
Die Lösung für Ihre automatisierte Blechbearbeitung
Entdecken Sie das innovative modulare System von Hezinger, mit dem Sie Ihre eigene vollautomatisierte Biegezelle konfigurieren können. Unsere Komplettlösung umfasst Maschine, Integration mit dem Roboter und die leistungsstarke Software zur effizienten Produktionsverwaltung. Hezinger Biegezellen sind die ideale Lösung, um Biegequalität und Produktionsgeschwindigkeit zu optimieren.
Unsere Biegezellen sind für Bleche bis zu einer Größe von 4000 x 2000 mm geeignet und bieten Lösungen sowohl für kleine und mittelgroße Bleche als auch für groß angelegte Produktionsprozesse. Der integrierte Biegeroboter ist in verschiedenen Konfigurationen und Kapazitäten erhältlich.
Die Technologie hinter unseren Biegezellen umfasst die Off-line Office Programmierung, die einfach und intuitiv ist. Die Produktion kann unabhängig von der Anzahl der Teile geplant werden, ohne das es beim Einlernen (Teach-in) eine Unterbrechung gibt.
Hezinger liefert das gesamte System intern, von der Maschine über die Einbindung des Roboters bis hin zur Produktionsmanagement-Software. Wir bieten ein zuverlässiges, anwenderfreundliches Komplettsystem.
Zu den Konfigurationen unserer Zellen gehören die Abkantpresse mit einem 4- oder 6-Achsen Hinteranschlag, der Roboter von KUKA oder YASKAWA, integrierte doppelte Teilkontrolle und eine Ladestation mit mehreren Tischen.
Entladungsoptionen umfassen die Palettierung auf Europalette oder ein automatisches Förderband zum Entladen in Behälter (optional). Erfahren Sie mehr über die Biegezellen von Hezinger und optimieren Sie Ihre Fertigungsprozesse mit unserem innovativen, vollintegrierten System.
Vorteile der Biegezelle
- Automatisierung: Durch den Einsatz von Robotern wird der Biegeprozess automatisiert, was zu einer erhöhten Effizienz und Produktivität führen kann. Die Notwendigkeit menschlicher Eingriffe wird reduziert, was wiederum die Arbeitskosten senken kann.
- Präzision: Die Kombination aus einer Abkantpresse und einem präzisen Roboter ermöglicht eine genaue Steuerung des Biegevorgangs. Dies führt zu einer konsistenten Qualität der hergestellten Teile.
- Flexibilität: Biegezellen können oft flexibel auf verschiedene Aufgaben eingestellt werden, je nach den Anforderungen der zu produzierenden Teile. Dies erhöht die Vielseitigkeit der Fertigungseinrichtung.
- Sicherheit: Durch den Einsatz von Robotern in Biegezellen können gefährliche oder repetitive Aufgaben automatisiert werden, wodurch das Unfallrisiko für Bediener reduziert wird.
