Hydraulische Richtmaschine Präzises Richten von Blechplatten durch hydraulisch angetriebene Walzen und CNC-gesteuerte vertikale Zustellung. Programmierbare Steuerung für reproduzierbare Richtergebnisse auf Knopfdruck. Robuste, stabile Konstruktion für sichere, langlebige und produktive Anwendung. Erweiterbar mit Handling-Systemen und Rollentischen für optimierten Materialfluss. Wirtschaftliche und zuverlässige Lösung für präzises Blechrichten.
Richtmaschine
Aufbau einer Anlage im Zeitraffer

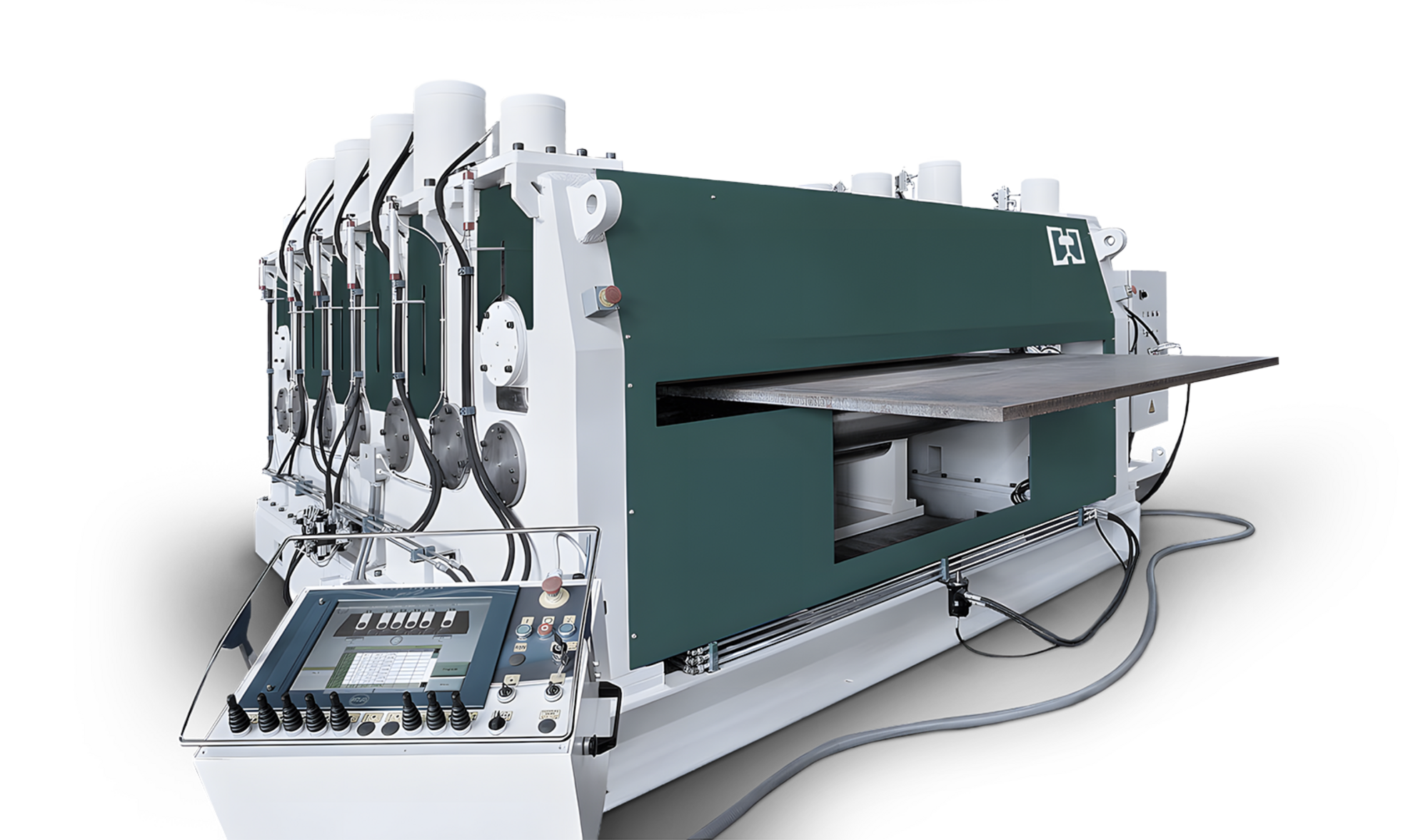

Mit der Richtmaschine Hezinger MG-RM bringen Sie Blechplatten in Form. Die schwere Richtmaschine mit hydraulisch angetriebenen Walzen sorgt für eine präzise Formgebung der eingeführten Bleche. Die vertikale Zustellung der Walzen ist CNC-gesteuert. So erhalten Sie die optimalen Richtergebnisse. In der Steuerung der Richtmaschine sind Ihre entsprechenden Richtarbeiten als Programme hinterlegbar und so jederzeit einfach auf Knopfdruck replizierbar.
Effizientes Blechhandling
Die Hezinger Richtmaschine MG-RM ist für Blechplatten konzipiert. Die stabile, robuste Konstruktionsweise und einfache Bedienung sorgen für eine produktive, sichere und langlebige Anwendung. Die Richtmaschine ist vor- wie nachgelagert über Handling-Systeme und Rollentische erweiterbar. Mit der Hezinger Richtmaschine MG-RM bauen Sie auf eine solide, wirtschaftliche und produktive Lösung für das präzise Richten Ihrer Blechplatten.
Zustellung der Richtwalzen
Wahlweise können die 11, 13 oder 15 Richtwalzen je nach Aufgabenstellung in der Richtmaschine positioniert sein:
Für aufgebogene Bleche wird oben eine Walze weniger als unten montiert, bei anderen Verbiegungen werden zum Beispiel 7 Walzen oben montiert und 6 Walzen unten.
Die oberen Richtwalzen werden einzeln über hydraulische Zylinder vertikal zugestellt. Die Positionierung bestimmt das Richtergebnis, sie kann manuell oder über einen CNC-Steuerung erfolgen.

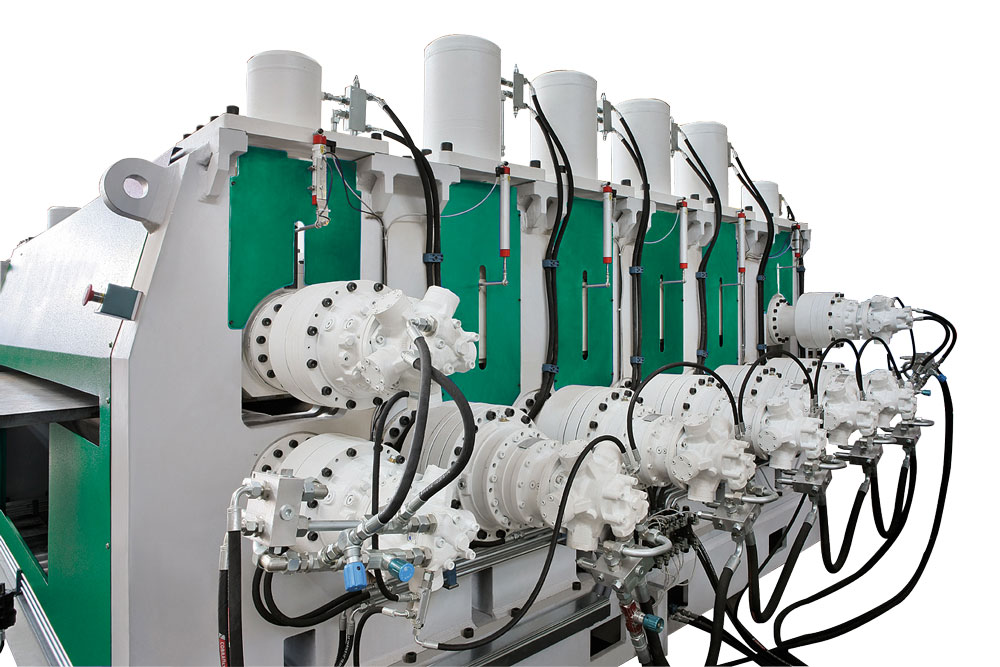

Am Einlauf und am Auslauf der Richtmaschine sind jeweils ein Paar Klemmwalzen für den Transport des Materials. Sie werden, ebenso wie alle unteren Richtwalzen, einzeln angetrieben durch Hydraulik-Motoren mit Untersetzungsgetriebe.

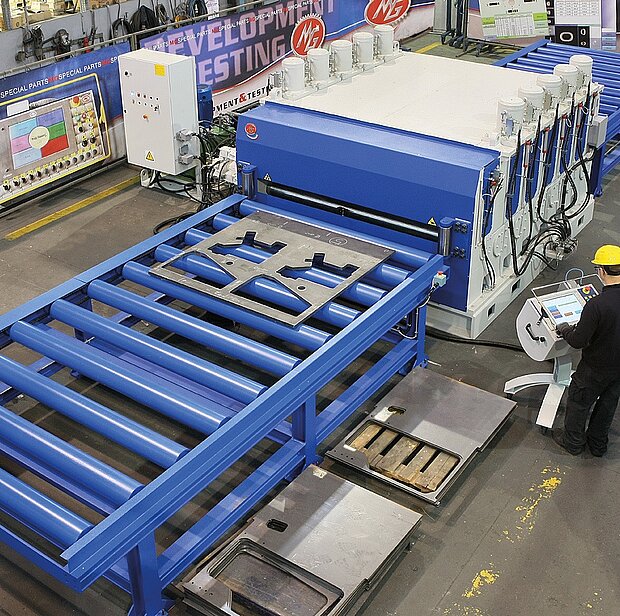

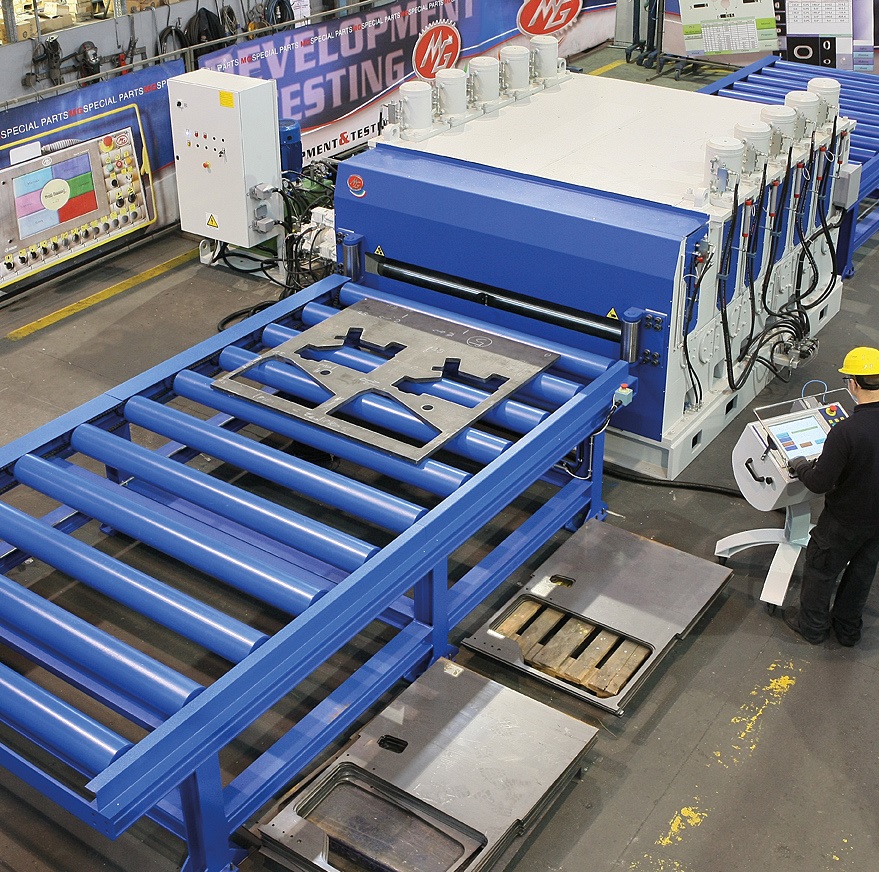

Zuführung über Transportrollen
Schwere, verzogene Bleche sind schwierig zu handeln. Zu den Richtmaschinen bietet Hezinger motorische oder manuelle Zuführtische als Rollengänge an.
Vor und nach der Richtanlage werden die Teile zu- und wieder abgeführt. Das erhöht die Effektivität und macht die Arbeit ergonomischer.

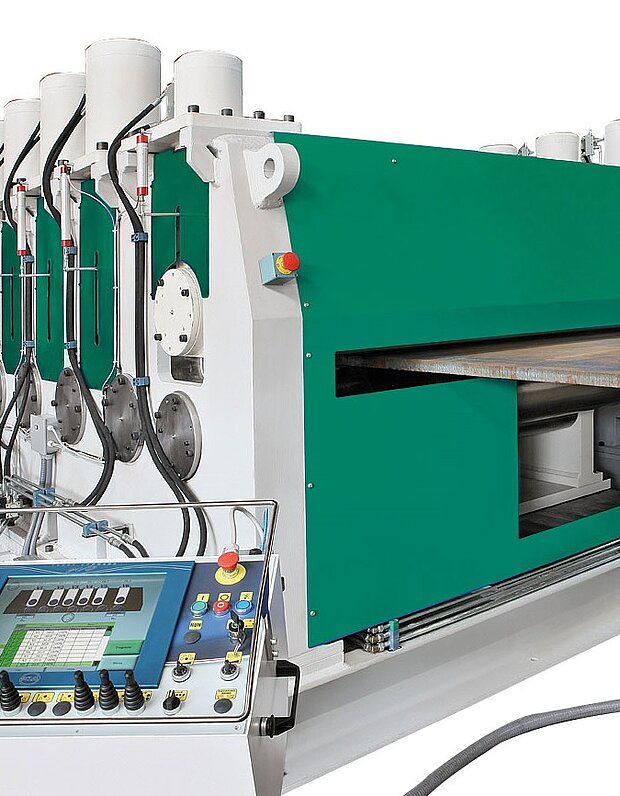

Richten – CNC-gesteuert
Für eine verbesserte Einstellung der Richtwalzen bieten wir die CNC-Steuerung Grafik TouchCommand auf einer fahrbaren Bedienkonsole an:
Die TouchScreen Steuerung TouchCommand regelt den kompletten Richtvorgang einschließlich aller Walzenzustellungen wie den Einzug des Materials und die Justierung aller oberen Richtwalzen

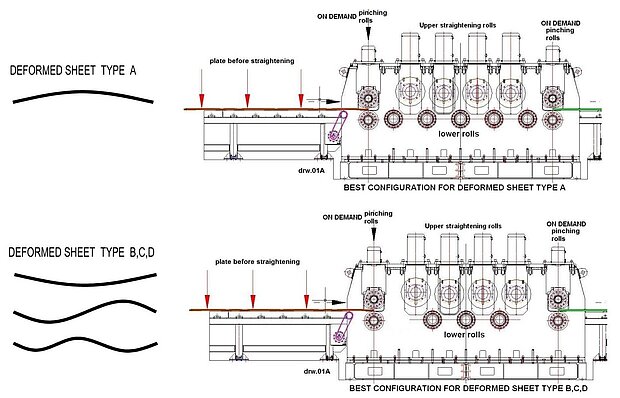

Aufbau der Verformung

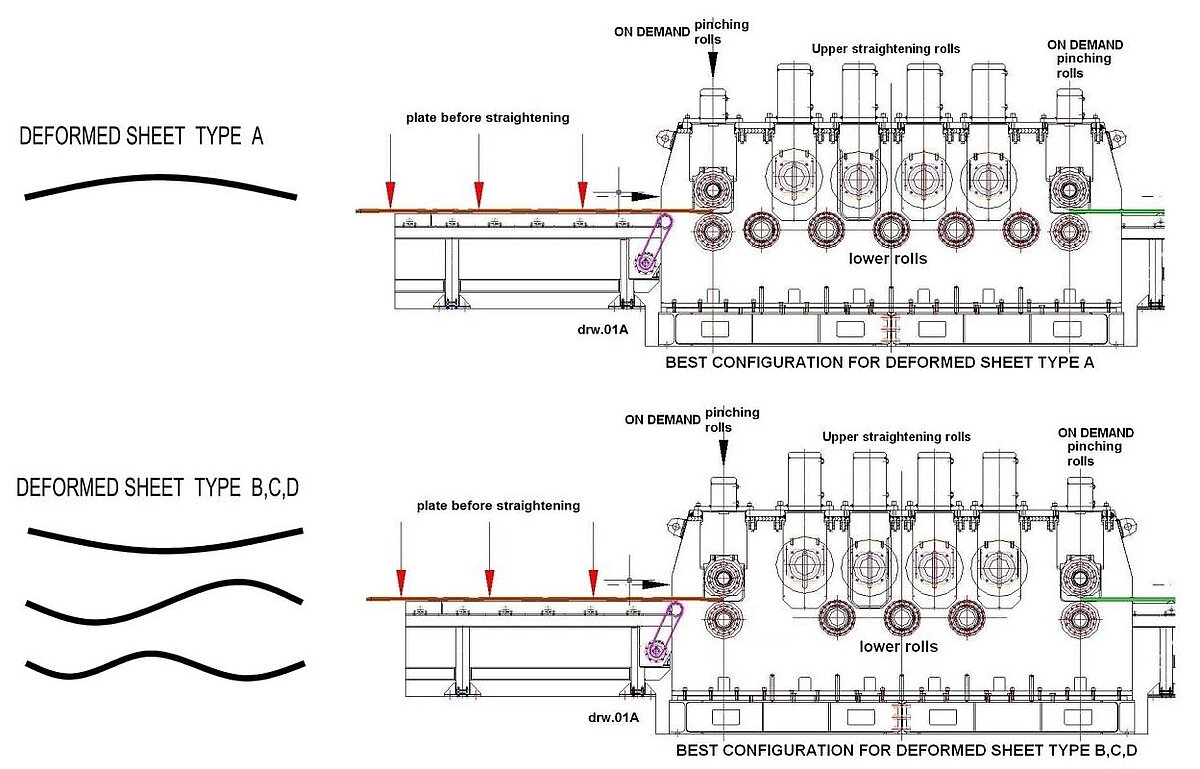

Die Abbildung zeigt die verschiedenen Ausgangsformen vor dem Richten. Es hängt also von der Art des Verzugs im Material ab, ob der Mehrzahl der Richtwalzen oben oder unten in der Richtmaschine verbaut werden.
Grundsätzlich kann ja das Material gewendet werden, allerdings ist bei der Ausführung A mit Zuführtisch in manchen Situationen der Transport in der Richtmaschine eingeschränkt.
