preiswerte Abkantpresse mit CNC-Steuerung
Die kostenorientierte Alternative ohne Abstriche in Qualität und Leistung - mit Pressbalken-Hub 210 mm und Presskraft bis 220 to
Kantpresse

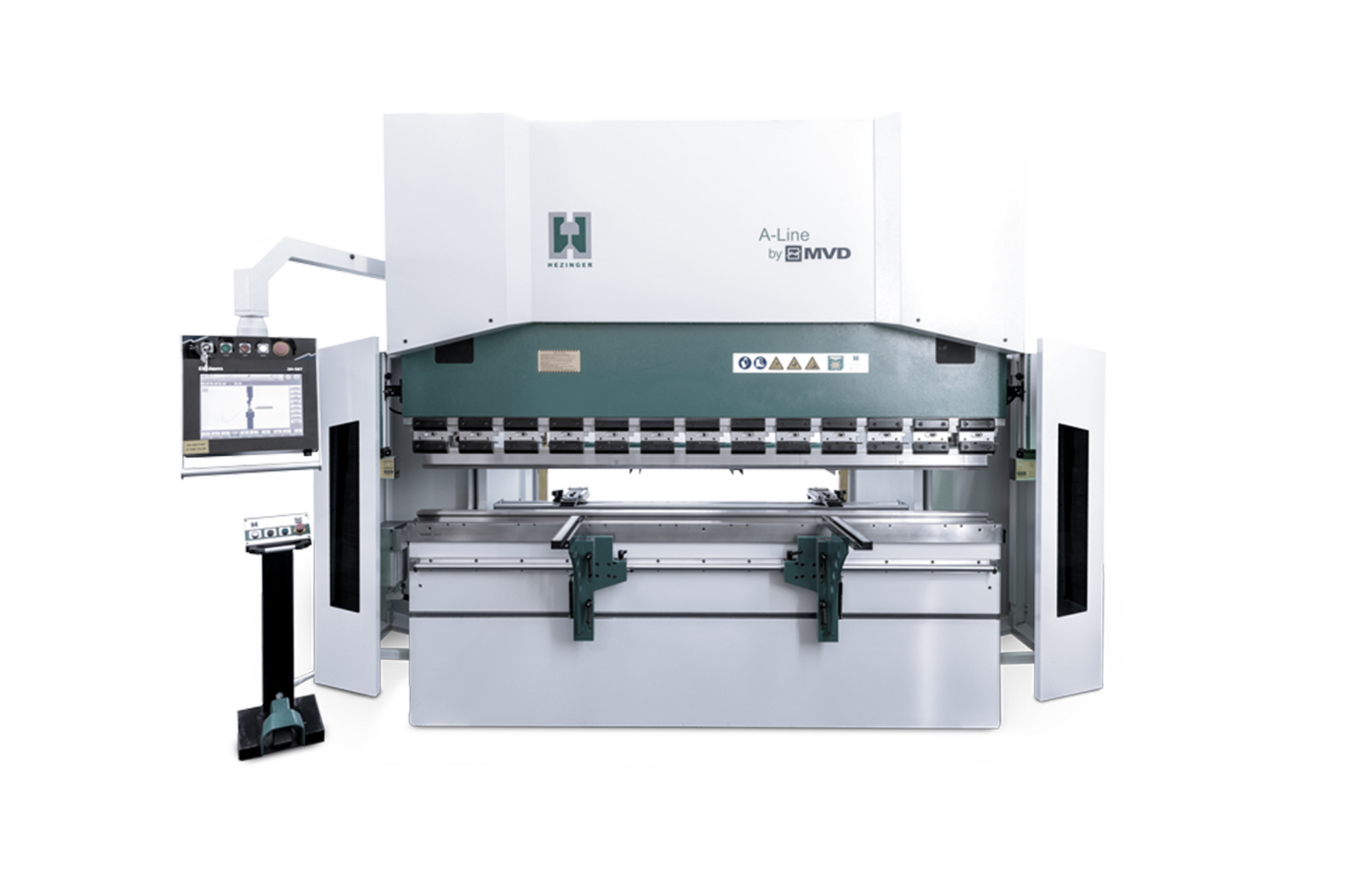

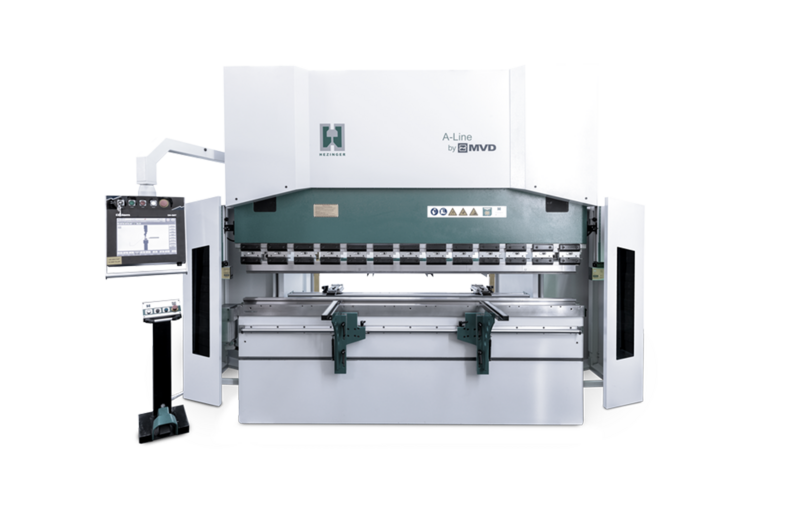

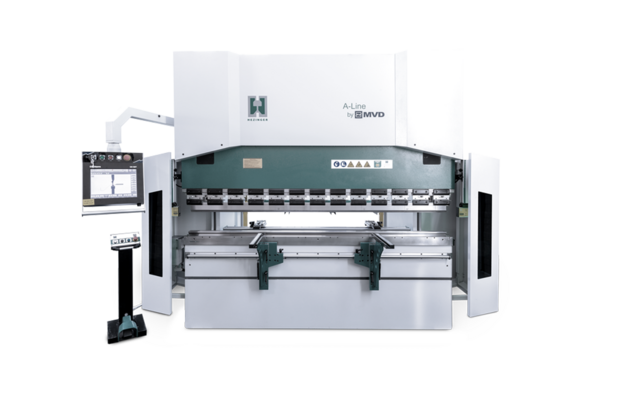

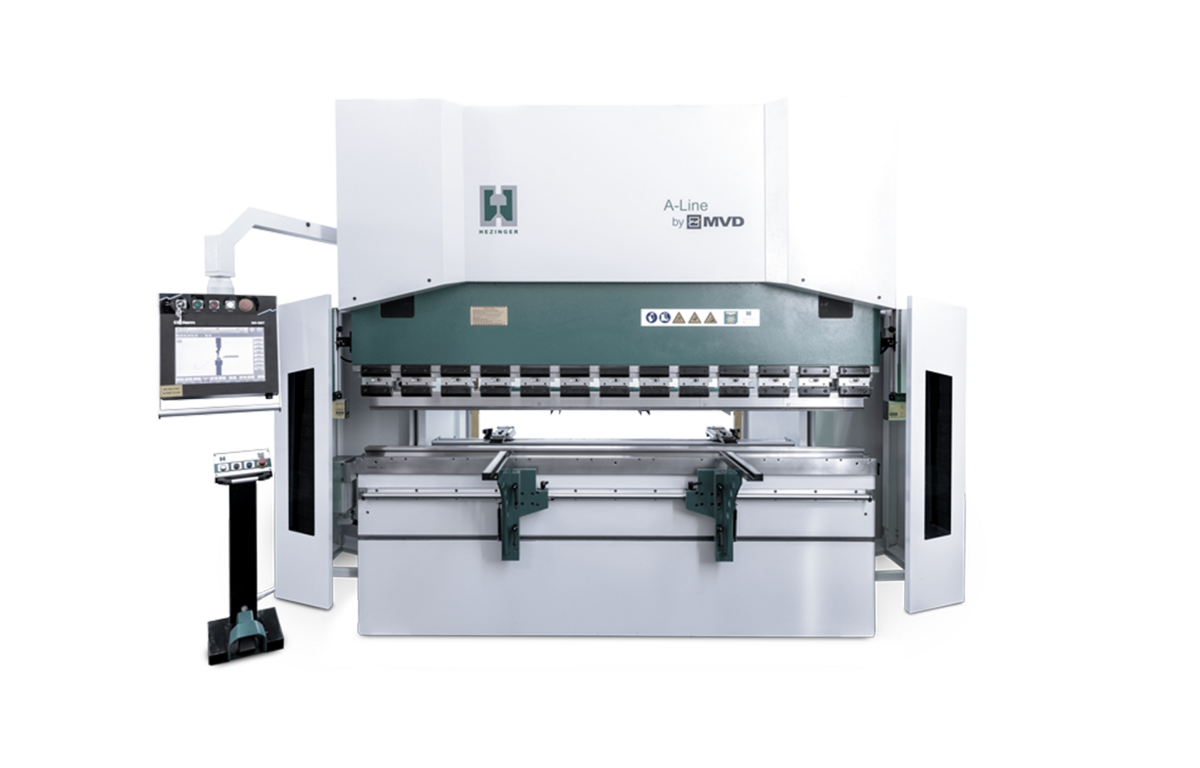

Die Kantpresse A-Line von Hezinger ist die ideale Einstiegslösung für die Blechbearbeitung. Sie überzeugt durch ein hervorragendes Preis-Leistungs-Verhältnis und ist damit eine echte Alternative zu einer gebrauchten Kantpresse. Gleichzeitig bietet die A-Line alle klassischen Qualitätsmerkmale, die Kunden von Hezinger-Maschinen erwarten.
Im Grundpreis sind sämtliche sicherheitsrelevanten Komponenten enthalten: ein Laser am Oberwerkzeug, die Sicherheits-SPS FMSC von Fiessler sowie ein Lichtvorhang an der Rückseite. Jede Kantpresse A-Line wird mit CE-Zeichen, Bedienungsanleitung und CE-Konformitätserklärung ausgeliefert.
Die Maschinen der Baureihe A-Line erreichen Presskräfte bis 2.200 kN und sind für Abkantlängen von 1.250 bis 4.100 mm verfügbar. Als Standard-Werkzeugausstattung kommt die SYSTEM-Klemmung zum Einsatz. Darüber hinaus verfügt die Kantpresse über eine manuelle Schnellklemmung am Oberbalken sowie zwei vordere Auflagearme, die seitlich auf einer Linearführung verfahrbar sind. Optional lässt sich die A-Line um eine Fingerhöhenverstellung (R-Achse) sowie eine motorische Bombierung erweitern.
Sicherheit und Präzision durch einfache Bedienung
Die A-Line Kantpressen lassen sich wahlweise über eine optionale CNC-Steuerung oder ein intuitives Bedienpult steuern. Beide Varianten bieten eine benutzerfreundliche und effiziente Bedienung, die speziell darauf ausgelegt ist, den Anwender bestmöglich zu unterstützen. Über das hochauflösende LCD-Farbdisplay mit Touchscreen-Funktion wird die Bearbeitung durch eine detaillierte 3D-Simulation visuell dargestellt. Dies ermöglicht eine klare Vorschau des Biegeprozesses und erleichtert die Einrichtung der Maschine erheblich.
Automatisierte Berechnungen für höchste Genauigkeit
Dank der automatischen Berechnung von Biegefolgen sowie der Möglichkeit, programmierbare Biegeprogramme zu speichern, gestaltet sich die Bedienung besonders einfach und effizient. Zusätzlich übernimmt das System eine Vielzahl wichtiger Berechnungen, darunter:
- Presskraft für den optimalen Biegevorgang
- Biegetoleranzen zur Gewährleistung höchster Präzision
- Prägekraft für perfekte Kanten und Formen
- Bombiereinstellungen zur Vermeidung von Durchbiegungen
- Werkzeugsicherheitseinstellungen für eine sichere Anwendung

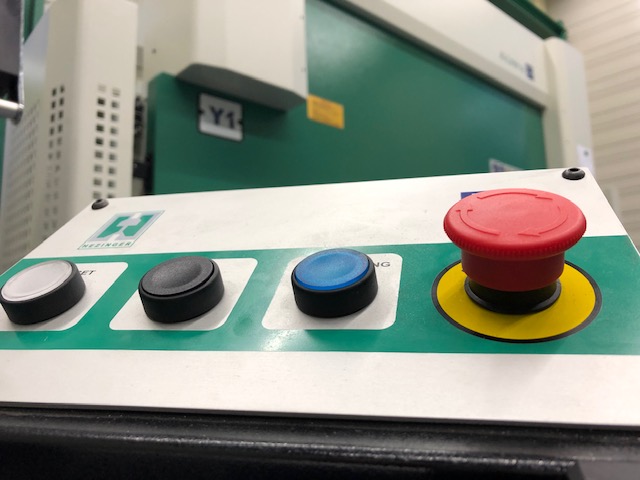

Die Bedienung der Kantpresse erfolgt komfortabel über einen Fußschalter, der eine präzise Steuerung der Maschine ermöglicht.
Umfassender Schutz für den Bediener
Neben dem Fußschalter wird der Bediener durch modernste Schutzsysteme unterstützt:
- Ein Sicherheitslaser an der Front überwacht die Arbeitsumgebung und schützt den Anwender vor unbeabsichtigten Eingriffen.
- Eine Lichtschranke an der Rückseite sorgt für zusätzliche Absicherung und verhindert ungewollte Zugriffe während des Biegeprozesses.
Mit dieser Kombination aus innovativer Steuerung, automatisierten Berechnungen und umfassenden Sicherheitsvorkehrungen bietet die A-Line Kantpresse eine optimale Lösung für präzise und sichere Blechbearbeitung. Lassen Sie sich von unseren Experten beraten und finden Sie die passende Konfiguration für Ihre Anforderungen!
Günstiger Preis für hohe Wirtschaftlichkeit
Die Kantpressen sind streng auf Wirtschaftlichkeit ausgerichtet. Einer Reduzierung der Optionen führt zu einer stärkeren Standardisierung, auf hohem Qualitätsniveau. Dadurch kann Hezinger eine größere Anzahl baugleicher Kantpressen der A-Line herstellen und entsprechend den Preis attraktiv gestalten. Die Kantpresse der Baureihe A-Line wird somit zu einer echten Alternative für eine gebrauchte Anlage oder einem Import-Gerät aus Fernost.
Bei Hezinger haben Sie die Wahl
Wirtschaftlichkeit, Sinnhaftigkeit und höchste Qualität stehen bei der Entwicklung unserer Hezinger-Maschinen stets im Mittelpunkt. Deshalb erhalten Sie unsere Abkantpressen mit einem flexibel wählbaren Abkantwerkzeug:
Ob SYSTEM- oder WILA-Klemmung – mit Hezinger legen Sie sich nicht auf ein einziges Werkzeugsystem fest, Sie können auch kombinieren. Bestehende Werkzeuge können in vielen Fällen weiterverwendet, kombiniert oder bei Bedarf durch hochwertige Lösungen unseres Werkzeugpartners UKB GmbH ergänzt werden. Lassen Sie sich umfassend beraten!

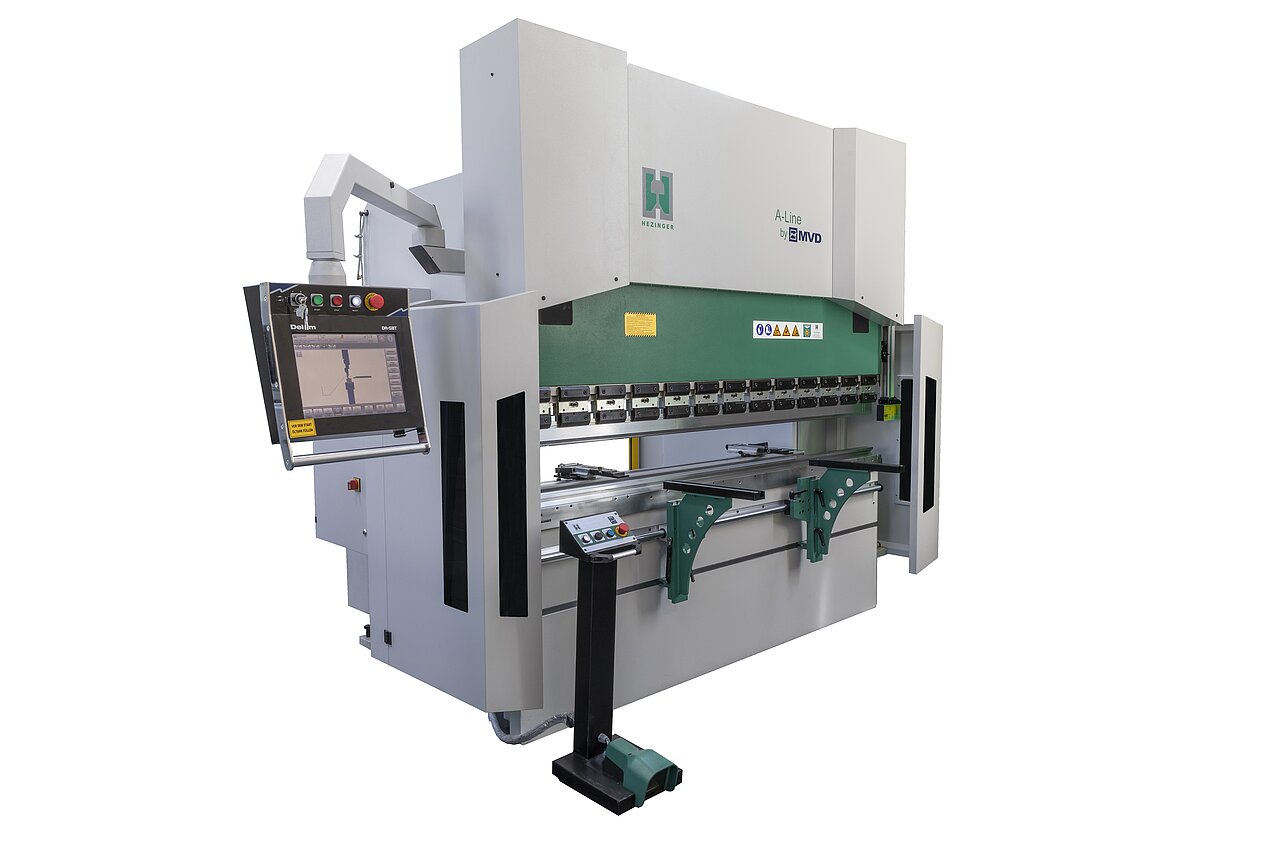

Ihre Vorteile mit der CNC-Kantpresse A-Line
- Stabile, zugängliche Bauweise bis 2.200 kN
- Seitlich verfahrbare Auflagearme
- 3 gesteuerte CNC-Achsen, 4 manuelle Achsen
- Frontschutz über Sicherheitslaser
- Rückseite durch Lichtschranke geschützt
- Steuerung wahlweise 2D- oder 3D von DELEM
- Selbstzentrierender Tisch
- Werkzeugklemmung über manuelle Schnellklemmung
- Stabile, schwere Stahlkonstruktion
Abkantpressen-Steuerungen von DELEM
für Gesenkbiegepresse, Kantbank und Biegepresse
CNC-Steuerung
DA69S
3D-Grafik 24"-TouchScreen
- Touchscreen 24" TFT-Bildschirm
- Speicherkapazität: 4 GB
- 3D-Darstellung Simulation + Produktion
- USB- und Ethernet-Schnittstelle
- Internet-, Email- und PDF-Viewer
Programmierfunktionen
- Alphanumerische Produktbenennung
- 2D/3D-Grafische Programmierung
- 2D/3D-Produkt-Darstellung
- Grafische Produkt- und Werkzeugwahl
- Suchfilter für Produkte/Werkzeuge
- Programmierbare Materialeigenschaften
- Flachdrücken, Radiusprogrammierung
- Automatische Berechnung einer Biegefolge in 2D und 3D
- Leichtes Tauschen/Ändern der Biegefolge
- Produktzähler
Werkzeuge
- Grafische Werkzeugkonfiguration
- Mehrfach Werkzeugstationen
- Werkzeugsegmentierung
- Freie grafische Werkzeugprogrammierung
- Flachdrück- und Radiuswerkzeuge
- Unterstützung Werkzeugadapter
Berechnete Funktionen
- 3D Kollisionskontrolle
- Presskraft und Biegetoleranz
- Einstellung der Bombierung
- Prägekraft, Flachdrücken
- Biegetoleranztabelle
- Datenbestand gelernte Winkelrorrektur
- Abwicklung gestreckte Länge
CNC-Steuerung
DA66S
2D-Grafik 24"-TouchScreen
- Touchscreen 24" TFT-Bildschirm
- Speicherkapazität 4 GB
- 2D grafischer Ablauf / 3D Simulation
- USB- und Ethernet-Schnittstelle
- Automatische Kollisionserkennung
Programmierfunktionen
- Alphanumerische Produktbenennung
- 2D-Grafische Programmierung und Darstellung
- Grafische Produkt- und Werkzeugwahl
- Suchfilter für Produkte/Werkzeuge
- Programmierbare Materialeigenschaften
- Flachdrücken, Radiusprogrammierung
- Automatische Berechnung einer Biegefolge
- Leichtes Tauschen/Ändern der Biegefolge
- Produktzähler
Werkzeuge
- Grafische Werkzeugkonfiguration
- Mehrfach Werkzeugstationen
- Werkzeugsegmentierung
- Freie grafische Werkzeugprogrammierung
- Flachdrück- und Radiuswerkzeuge
- Unterstützung Werkzeugadapter
Berechnete Funktionen
- Werkzeug Sicherheitszonen
- Presskraft und Biegetoleranz
- Einstellung der Bombierung
- Prägekraft, Flachdrücken
- Biegetoleranztabelle
- Datenbestand gelernte Winkelkorrektur
- Abwicklung: gestreckte Länge
CNC-Steuerung
DA58TX
2D-Grafik 18,5"-TouchScreen
- Touchscreen 18,5" TFT-Bildschirm
- Speicherkapazität 1 GB
- USB- und Ethernet-Schnittstelle
Programmierfunktionen
- Alphanumerische Produkt-Benennung
- Produktprogrammierung und -Darstellung in wirklicher Größe
- Automatische Berechnung einer Biegefolge
- Flachdrück- und Radius-Programmierung
- Graphische Produkt- und Werkzeugauswahl
- Programmierbare Materialeigenschaften
- Programmierbare Achsengeschwindigkeit
- Freie Materialprogrammierung
- Suchfilter für Produkte / Werkzeuge
- Produktzähler
Werkzeuge
- 99 Stempel / 99 Matrizen
- Freie grafische Werkzeugprogrammierung
- Flachdrückwerkzeuge
- Radiuswerkzeuge
Berechnete Funktionen
- Werkzeug-Sicherheitszonen
- Presskraft und Biegetoleranz
- Einstellung der Bombierung
- Entwickelte Länge - Zuschnitt
- Prägekraft oder Flachdrücken
- Automatische Rundbiegeberechnung
- Biegetoleranztabelle
- Datenbestand gelernte Winkelkorrektur
Profile-T [L]
Offline-Software Light Version
Light Version von Profile-T als kostenfreie Zusatzausstattung zur Steuerung DELEM DA58Tx, DA66T und DA69T.
Die Software Profile-T L erleichtert die Offline-Programmierung und Simulation des Biegeprozesses.
Die Fertigungsvorbereitung, die Machbarkeit- und Werkzeugprüfung kann offline vorgenommen werden. Somit bietet die Profile-T L eine erweiterte Programmierung in 2D/3D ausgerichtet auf die Steuerung DA69T.
Eine grafische Programmierung des Produkts zeigt eine maßstabsgetreue Darstellung der vorgesehenen Biegung. Eine realistische Produktvisualisierung gibt Feedback zur Machbarkeit, zu Kollisionen sowie zu den für die Fertigung benötigten Werkzeugen und Werkzeugadaptern.
Das Offline-Paket Profile-T L ist reduziert auf:
- Nur 1 Maschinenkonfiguration
- Max. 10 Werkstücke/Produkte
- Max. 10 Unter- 10 Oberwerkzeuge
- Ausdruck nicht möglich
Profile-3D
Offline Software Abkantpresse
- Flexible Biegefolgenerstellung (Entbiegen, Biegung pro Biegung)
- Garantiertes Produktprogramm durch Echtzeitsimulation
- Kollisionserfassung beim Biegen der Abkantpresse in Bezug auf:
- Produkt - Produkt
- Produkt - Werkzeug
- Produkt - Machinenteil
- Maschinenteil - Maschinenteil
- Werkzeuge - Werkzeuge
- Parametrische Werkzeugdefinition
- Werkzeugimport/ -export
- Werkzeugdatei
- Spezielle Werkzeughandlungen (Säume, Radius, usw.)
- Spezielle Unterstützung für Hinteranschlagsfinger
- Benutzerdefinierte Tabellen zu Biegetoleranzen
- Automatische oder manuelle Positionierung aller Achsen
- Automatische Werkzeugeinstellung (Typ, Kanten, Einstellung)
- CNC-Programmeditor
- DLC-Ausgangsformat für Delem-Steuerungen
- Ausdruck von CNC-Programmen und Maschineneinstellung
- Benutzerspezifische Abkantpressenmodulation
- DXF-Ausgang in Schneidemaßen
Softwarepaket Libellula.BEND
Offline-Konfiguration und-Programmierung der Abkantpresse
Libellula.BEND ermöglicht die Offline-Programmierung von Abkantpressen, reduziert Maschinenausfallzeiten und steigert die Produktivität. Die 3D-Simulation vermeidet Materialverschwendung und erkennt potenzielle Probleme frühzeitig, wodurch Ausschuss und Zeitverluste minimiert werden.
Einfache, intuitive Bedienung
Dank der intuitiven Benutzeroberfläche ist die Bedienung einfach und auch für weniger erfahrene Mitarbeiter geeignet. Funktionen wie Werkzeug-Einrichtung, optimale Biegefolge und Hinteranschlag-Positionierung sorgen für kürzere Bearbeitungszeiten und fehlerfreie Ergebnisse.
Biegevorbereitung
- 3D-Import und Abwicklung oder 2D-Import und Zuweisung von Biegelinien in 2D, um ein 3D-Modell zu erstellen und anschließend abzuwickeln.
- Abwickeln des Bauteils unter Berücksichtigung des Werkzeuglager (Stempel/Matrize).
- Suche nach Daten für Biege-Erfahrungstabellen durch geführte Maschinentests.
- Das 2D-Modell wird in die CAD/CAM-Software Libellula.CUT exportiert, um das Schneidesymbol mit bereits konfigurierten Ebenen (Markierung, Schneiden, Biegelinien).
- Große Auswahl an vorhandenen oder importierbaren 3D-Maschinenmodellen. Es ist auch möglich, ein 3D-Modell der Maschine mit weniger Schritten innerhalb der Software zu erstellen.
- Große Auswahl an Werkzeugen (Stempel, Matrizen), die bereits in der Software vorhanden sind (unterteilt nach Herstellern) oder die Möglichkeit, ein benutzerdefiniertes Werkzeug zu erstellen, indem man einfach ein DXF importiert.
Biegeprozess
- Suche nach der automatischen Biegefolge durch Überprüfung auf mögliche Kollisionen und Optimierung der Auswahl in Bezug auf verschiedene Parameter (Drehung, Neigung, Verschiebung).
- Automatisches Einrichten von Stationen unter Berücksichtigung der Verfügbarkeit des Werkzeugbestands.
- Postprozessor für eine breite Palette von Maschinenmodellen verfügbar.
- Bericht mit für den Bediener nützlichen Biegesequenzen.
- Berechnung der Biegezeiten. Verwaltung von komplexen Biegevorgängen wie (STEP-Biegungen, Gegenbiegungen, manuelle Verwaltung der Schließblechposition, geteilte Werkzeuge, gemeinsame Biegungen).
- Echtzeit-Erkennung möglicher Kollisionen oder Fehlerquellen, wie z. B. Werkzeugbelastung und Maschinenbegrenzungen.

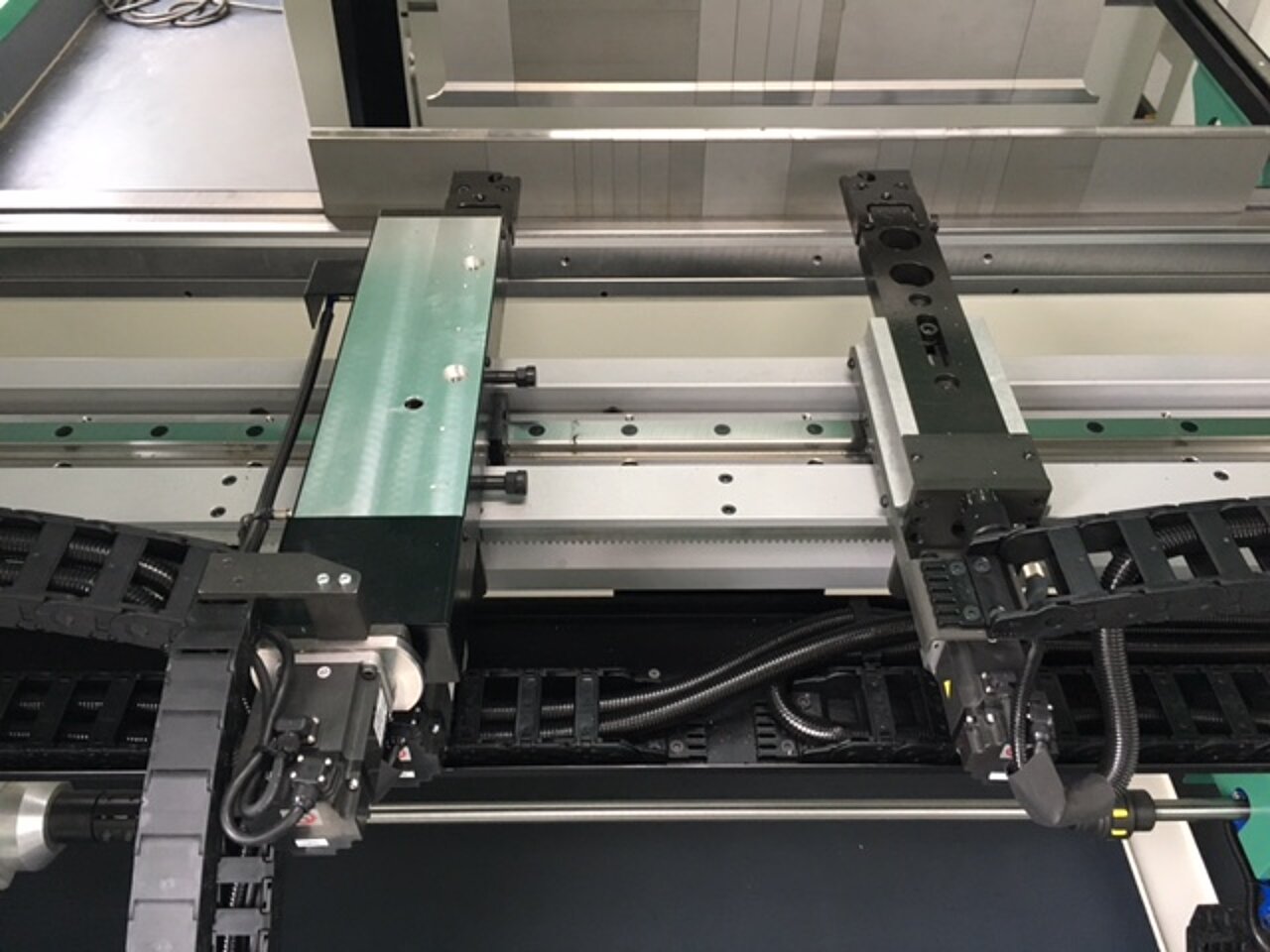

Hinteranschläge
für CNC-Pressen
5-Achsen Hinteranschlag
X R Z1 Z2 X5
- Stabile, schwere Stahlkonstruktion
- Gehärtete Kugelumlaufspindeln
- gehärtete Führungsschlitten
- Schwere Linearführung mit großem Führungsschlitten
- X-Achse gesteuert für Fingertiefe
- R-Achse gesteuerte Fingerhöhe
- Z1 und Z2-Achse einzeln gesteuerte Fingerweite
- X5 ein Finger separat verfahrbar
6-Achsen Hinteranschlag
X1 X2 R1 R2 Z1 Z2
- Stabile, schwere Stahlkonstruktion
- Gehärtete Kugelumlaufspindeln
- gehärtete Führungsschlitten
- Schwere Linearführung mit großem Führungsschlitten
- X1 und X2-Achse einzeln gesteuerte Fingertiefe
- R1 und R2-Achse einzeln gesteuerte Fingerhöhe
- Z1 und Z2-Achse einzeln gesteuerte Fingerweite
Automatisches Biegefolgesystem
CNC-gesteuerte Blechunterstützung für große, schwere Blechtafeln
Motorische Biegehilfen auf Linearführung
- Motorisches Aufschwenken beim Biegen
- Schonendes Ablegen nach der Kantung
- Höhenverstellbar je nach eingesetztem Werkzeug
- Komplett gelagert auf Linearführung
- Kugelrollen oder Bürsten zur Materialschonung
- Schwere Ausführung bis 350 kg für große Maschinen
